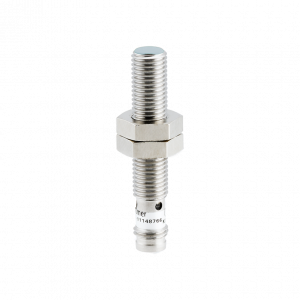

IR08.D03L-Q46.UA1Z.7SL - Inductive distance sensors - miniature

IR08.D03L-Q46.UA1Z.7SL - Inductive distance sensors - miniature
Objednací číslo: 11141038, Výrobce: Baumer Electric AG
  • 0 … 3 mm
  • napěťový výstup
  • konektor M8
  • -25 … 75 °C
  • IP 67
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.


Poradím vám

Ing. Martin Bulenínec
Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer

Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Montážní typ: Quasi-flush
Speciální typ: Linearized
Měřicí vzdálenost Sd: 0 - 3 mm
Citlivost: 3,33 V/mm
Rozlišení:
  • < 0.003 mm (stat.)
  • < 0.009 mm (dynam.,S = 0 ... 2 mm)
  • < 0.018 mm (dynam.,S = 0 ... 3 mm)
Opakovatelnost: 0.01 mm
Chyba linearity:
  • ± 10 µm (S = 0 ... 2 mm)
  • ± 90 µm (S = 0 ... 3 mm)
Teplotní drift:
  • ± 2 % (Full Scale: S = 0 ... 2 mm)
  • ± 6 % (Full Scale: S = 0 ... 3 mm)

Elektrické parametry

Čas odezvy: < 2 ms
Rozsah napájecího napětí +Vs: 12 - 30 VDC
Maximální spotřeba proudu (bez zátěže): 10 mA
Výstupní obvod: Voltage output
Výstupní signál: 0 ... 10 VDC
Odpor zátěže: > 4000 Ohm
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes

Mechanické parametry

Typ: Cylindrical threaded
Materiál pouzdra: Stainless steel
Rozměry: 8 mm
Délka pouzdra: 46 mm
Způsoby připojení: Connector M8
utahovací moment max.: 10 Nm (A: 7 Nm)

Okolní podmínky

Pracovní teplota: -25 - +75 °C
Třída krytí: IP 67
