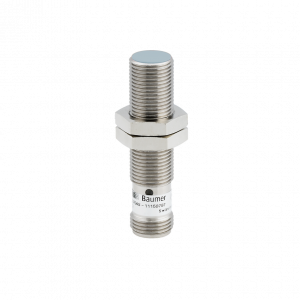

IR12.D06L-F50.GP1I.7BF

IR12.D06L-F50.GP1I.7BF
  • distance measuring
  • 0 … 6 mm
  • PNP / push-pull
  • IO-Link
  • connector M12
  • -25 … 75 °C
  • IP 67
Objednací číslo: 11193948
Výrobce: Baumer Electric AG
Dostupnost: 2 ks (zobrazit skladovou dostupnost)

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.
Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.

Poradím vám

Ing. Martin Bulenínec
Ing. Martin Bulenínec
Vedoucí oddělení průmyslových snímačů a kamerových systémů
BAUMER | IOSS
Ing. Martin Bulenínec - QR Kontakt
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Skladová dostupnost
Podobné produkty

Parametry

Základní parametry

Montážní typ: Flush
Speciální typ: Linearized
Typ: Distance measuring
Měřicí vzdálenost Sd: 0 - 6 mm
Rozlišení: < 0.003 mm (High Accuracy Mode)
Opakovatelnost: 0.01 mm
Nastavení: IO-Link
nastavitelné módy: Single point, Two point, Window
Chyba linearity:
  • ± 25 µm (S = 0 ... 4 mm)
  • ± 60 µm (S = 0 ... 6 mm)
Teplotní drift:
  • ± 2 % (Full Scale: S = 0 ... 4 mm)
  • ± 3 % (Full Scale: S = 0 ... 6 mm)
Hystereze: < 99 % (adjustable)
Indikace napájení: LED green
Výstupní indikátor: LED yellow

Elektrické parametry

Čas odezvy: < 1 ms
Spínací frekvence: 1 kHz
Rozsah napájecího napětí +Vs: 8 - 36 VDC
Maximální spotřeba proudu (bez zátěže): 15 mA
Výstupní obvod:
  • PNP
  • Push-pull
  • IO-Link
Výstupní proud: 100 mA
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes
Modulační rychlost (baud rate): 230.4 kBaud (COM 3)

Mechanické parametry

Konstrukce: Cylindrical threaded
Materiál aktivní části: PBT
Materiál pouzdra: Brass nickel plated
Rozměry: 12 mm
Délka pouzdra: 50 mm
Způsoby připojení: Connector M12
utahovací moment max.: 15 Nm (Front: 10 Nm)

Okolní podmínky

Pracovní teplota: -25 - +75 °C
Třída krytí: IP 67

Komunikační rozhraní

Rozhraní: IO-Link V1.1
Modulační rychlost (baud rate): 230.4 kBaud (COM 3)
Čas cyklu: ≥ 0.6 ms
Procesní data: 32 Bit
Struktura procesních dat:
  • Bit 0 = SSC1 (distance)
  • Bit 1 = SSC2 (distance)
  • Bit 3 = alarm
  • Bit 4 = SSC3 (frequency)
  • Bit 5 = SSC4 (counter)
  • Bit 16-31 = 16 Bit measurement
IO-Link připojení: Class A
Nastavitelné parametry:
  • Measuring range
  • Switching point
  • Switching hysteresis
  • Measured value filtering
  • Time filters
  • LED status indicators
  • Output logic
  • Output circuit
  • Counter
  • Deactivate the sensor element
  • Find Me function
Další údaje:
  • Distance
  • Frequency
  • Operating cycles
  • Operating hours
  • Boot cycles
  • Operating voltage
  • Device temperature
  • Histograms
