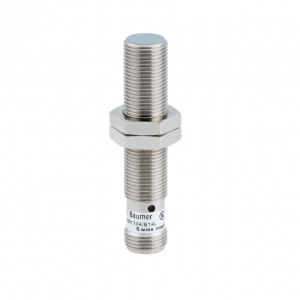

IR12.D06L-Q60.IA1E.7BF - Inductive distance sensors - linearized

IR12.D06L-Q60.IA1E.7BF - Inductive distance sensors - linearized
  • 0 … 6 mm
  • current output
  • external Teach-in
  • connector M12
  • -25 … 75 °C (Vs = 8 ... 30 VDC)
  • -25 … 60 °C (Vs = 8 ... 36 VDC)
  • IP 67
Objednací číslo: 11157693
Výrobce: Baumer Electric AG
Dostupnost: 1 ks (zobrazit skladovou dostupnost)

Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.
Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.

Poradím vám

Ing. Martin Bulenínec
Ing. Martin Bulenínec
Vedoucí oddělení průmyslových snímačů a kamerových systémů
BAUMER | IOSS
Ing. Martin Bulenínec - QR Kontakt
Parametry

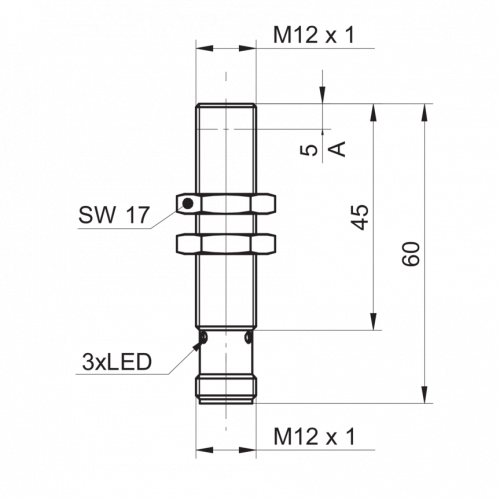

Nákresy
Ke stažení
Příslušenství
Podpora
Skladová dostupnost
Podobné produkty

Parametry

Základní parametry

Montážní typ: Quasi-flush
Speciální typ: Linearized
Měřicí vzdálenost Sd: 0 - 6 mm
Citlivost: 2,67 mA/mm
Rozlišení:
  • < 0.003 mm (stat.)
  • < 0.005 mm (dynam.,S = 0 ... 4 mm)
  • < 0.022 mm (dynam.,S = 0 ... 6 mm)
Opakovatelnost: 0.01 mm
Nastavení: External Teach-in
nastavitelné módy: 1-point analog, 2-point analog, factory reset
Chyba linearity:
  • ± 25 µm (S = 0 ... 4 mm)
  • ± 120 µm (S = 0 ... 6 mm)
Teplotní drift:
  • ± 2 % (Full Scale: S = 0 ... 4 mm)
  • ± 5 % (Full Scale: S = 0 ... 6 mm)
Zpětná vazba pro učení: LED yellow

Elektrické parametry

Čas odezvy: < 1 ms
Rozsah napájecího napětí +Vs: 8 - 36 VDC
Maximální spotřeba proudu (bez zátěže): 25 mA
Výstupní obvod: Current output
Výstupní signál: 4 ... 20 mA
Odpor zátěže: < 50 Ohm/V * Vs - 250 Ohm > 500 Ohm (Vs = 30 - 36 VDC)
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes

Mechanické parametry

Konstrukce: Cylindrical threaded
Materiál aktivní části: PBT
Materiál pouzdra: Brass nickel plated
Rozměry: 12 mm
Délka pouzdra: 60 mm
Způsoby připojení: Connector M12
utahovací moment max.: 15 Nm (A: 10 Nm)

Okolní podmínky

Pracovní teplota:
  • -25 - +75 °C (Vs = 8 ... 30 VDC)
  • -25 - +60 °C (Vs = 8 ... 36 VDC)
Třída krytí: IP 67
