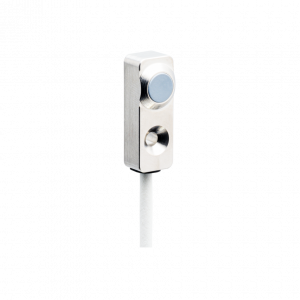

IF08.D03L-Q25.GP1I.7VNU - Inductive distance sensors - miniature
- Měření vzdálenosti
- 0 … 3 mm
- PNP / push-pull
- IO-Link
- Kabel s konektorem M8
- -20 … 70 °C
- IP 67
Objednací číslo: 11244232
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Quasi-flush |
| Speciální typ: | Linearized |
| Typ: | Distance measuring |
| Měřicí vzdálenost Sd: | 0 - 3 mm |

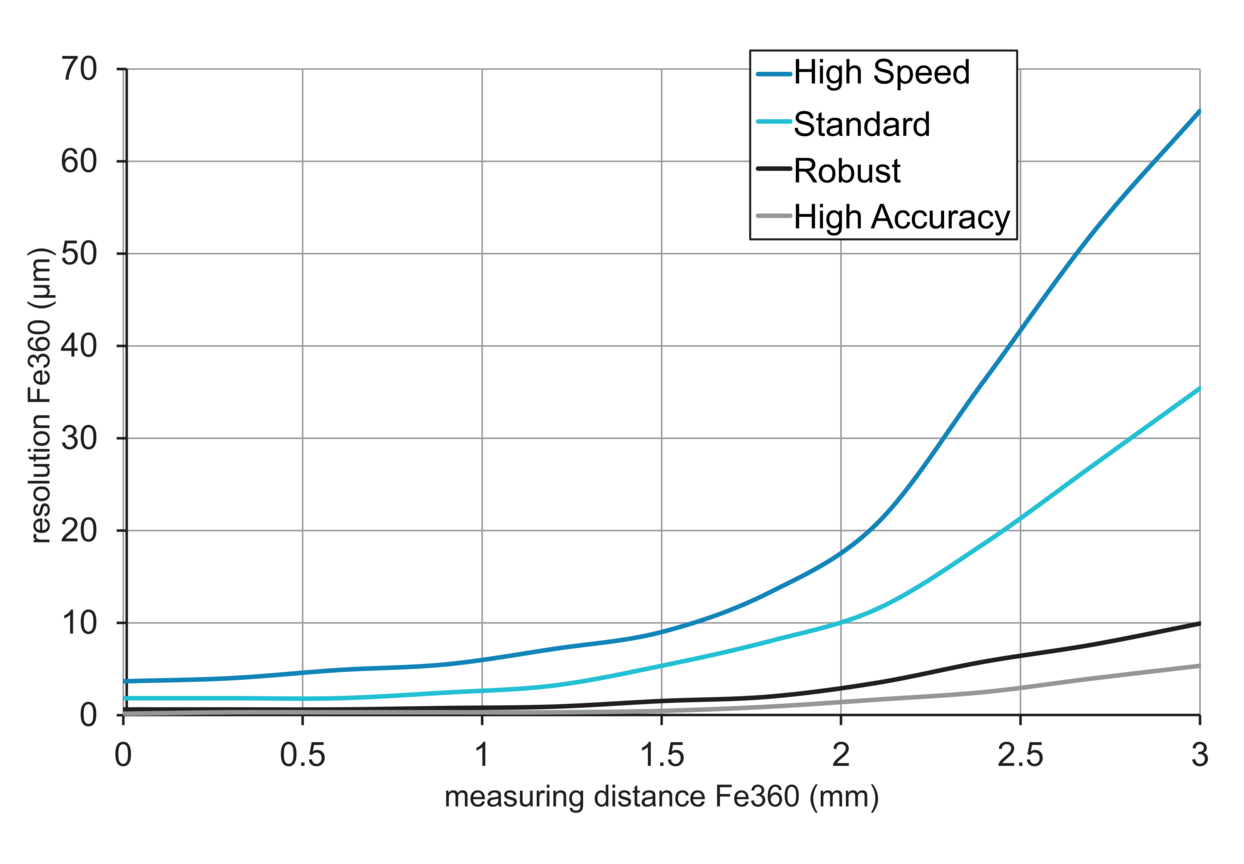

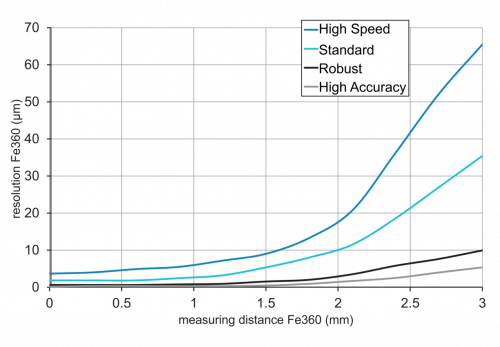

| Rozlišení: | < 0.005 mm (High Accuracy Mode) |
| Opakovatelnost: | 0.01 mm |
| Nastavení: | IO-Link |
| nastavitelné módy: | Single point, Two point, Window |
| Chyba linearity: |
|
| Teplotní drift: |
|
| Hystereze: | < 99 % (adjustable) |
Elektrické parametry
| Čas odezvy: | < 1 ms |
| Spínací frekvence: | 1.25 kHz |
| Rozsah napájecího napětí +Vs: | 8 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 15 mA |
| Výstupní obvod: |
|
| Výstupní proud: | 50 mA |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
| Modulační rychlost (baud rate): | 230.4 kBaud (COM 3) |
Mechanické parametry
| Konstrukce: | Rectangular |
| Materiál aktivní části: | PBT |
| Materiál pouzdra: | Stainless steel |
| Rozměry: | 8 mm |
| Délka pouzdra: | 24.6 mm |
| Způsoby připojení: | Flylead connector PUR M8, L=200 mm |
| utahovací moment max.: | 0.8 Nm |
Okolní podmínky
| Pracovní teplota: | -20 - +70 °C |
| Třída krytí: | IP 67 |
Komunikační rozhraní
| Rozhraní: | IO-Link V1.1 |
| Modulační rychlost (baud rate): | 230.4 kBaud (COM 3) |
| Čas cyklu: | ≥ 0.6 ms |
| Procesní data: | 32 Bit |
| Struktura procesních dat: |
|
| IO-Link připojení: | Class A |
| Nastavitelné parametry: |
|
| Další údaje: |
|
Nákresy
Výkresy
- 4774-IF08.xxxx-Q25.xxxx.7VNx.png | stáhnout (png, 2025-07-12 04:46:07)
Diagram připojení
- Zchn-6100-IOPP.png | stáhnout (png, 2025-07-12 01:28:07)
Přiřazení pinů
- Zchn-3743-7.png | stáhnout (png, 2025-07-12 04:46:20)
Ke stažení
Datový list
Manuál
Certifikáty/ osvědčení
CAD
- ePlan macro - 11244232 | stáhnout (edz, 2023-09-20 09:54:40)
Software
- Software – IODD V1.1 (IFxx.DxxL) | stáhnout (zip, 2025-07-11 17:56:02)
