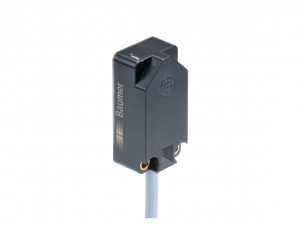

IF200.D10L-Q41.UAMT.71CV
- Velký měřicí rozsah od 0...10 mm
- Analogový výstup a dodatečný spínací výstup
- Jednoduché spuštění díky linearizovanému výstupnímu signálu
- Specifické nastavení pro aplikace pomocí qTeach
- Robustní plastové tělo použitelné až do +75 °C
Objednací číslo: 11240175
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy

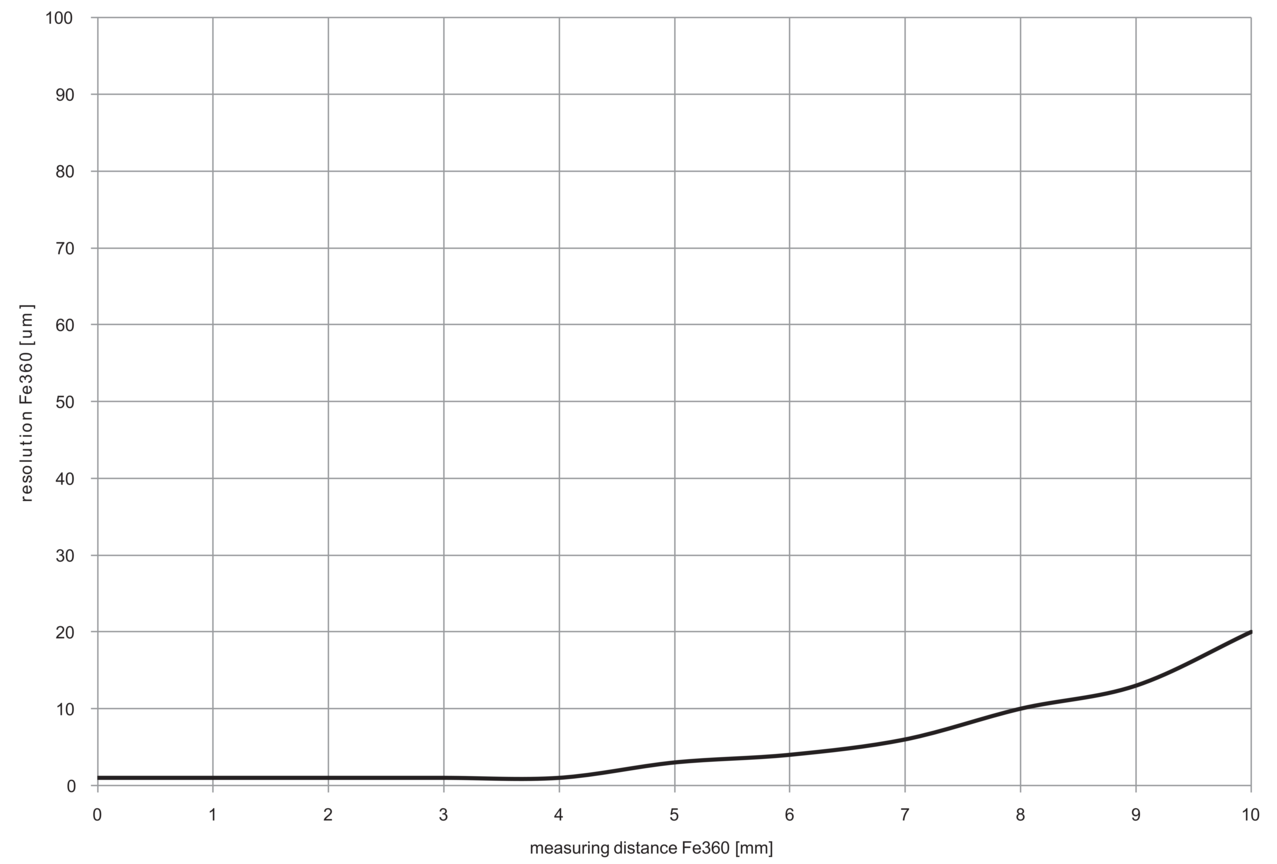

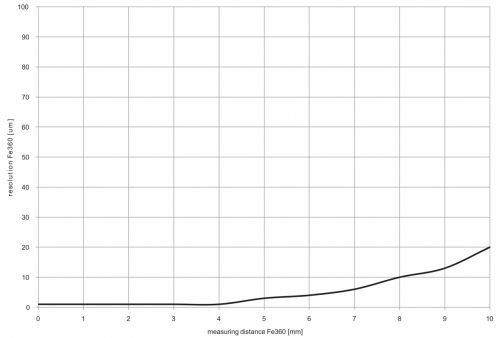

Diagramy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Non-flush |
| Speciální typ: | Linearized |
| Typ: | Distance measuring |
| Měřicí vzdálenost Sd: | 0 - 10 mm |
| Rozlišení: | < 0.02 mm (stat.) |
| Opakovatelnost: | 0.02 mm |
| Nastavení: | qTeach |
| nastavitelné módy: | Single point, Window |
| Chyba linearity: | ± 50 µm |
| Teplotní drift: | ± 2 % (Full Scale) |
| Indikace napájení: | LED green |
| Výstupní indikátor: | LED yellow |
Elektrické parametry
| Čas odezvy: | < 2.3 ms |
| Spínací frekvence: | 150 Hz |
| Rozsah napájecího napětí +Vs: | 12 - 30 VDC |
| Maximální spotřeba proudu (bez zátěže): | 25 mA |
| Výstupní obvod: |
|
| Odpor zátěže: | > 10 kOhm |
| Výstupní proud: | <100 mA |
| Pokles napětí Vd: | <2.5 VDC |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Rectangular |
| Materiál aktivní části: | SAN |
| Materiál pouzdra: | SAN |
| Rozměry: | 20 mm |
| Délka pouzdra: | 41 mm |
| Způsoby připojení: | Cable PVC, 2 m |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy
- 4723-IF20.D10L_Kabel.png | stáhnout (png, 2025-07-12 05:35:43)

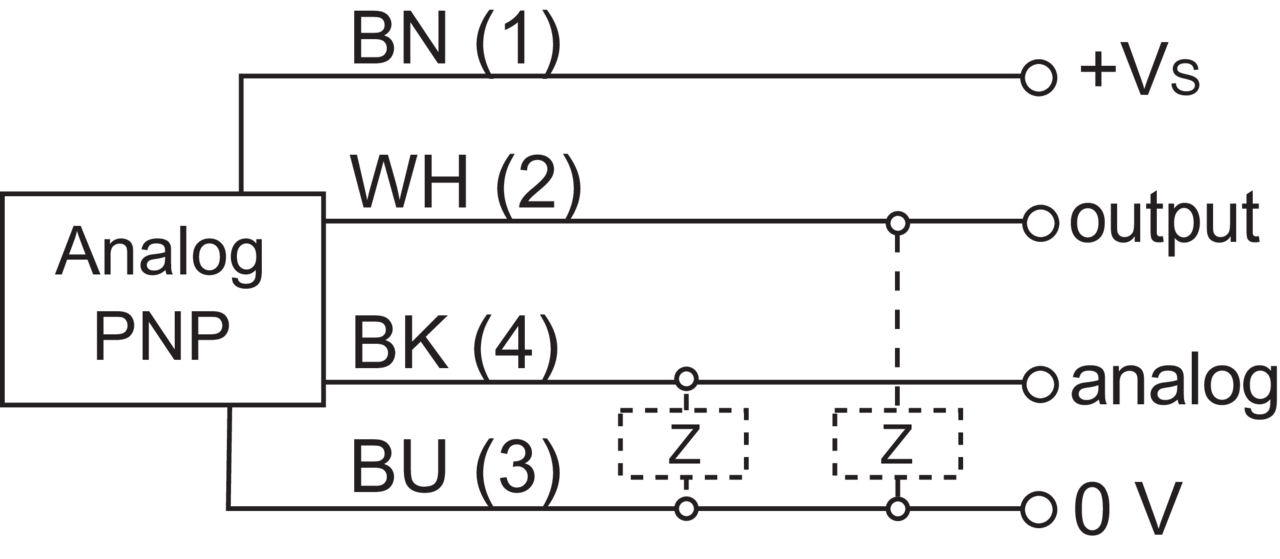

Diagram připojení
- AB-04-UIP-001.png | stáhnout (png, 2025-07-12 05:39:34)
Ke stažení
Datový list
Manuál
Certifikáty/ osvědčení
CAD
- ePlan macro - 11240175 | stáhnout (edz, 2023-09-20 09:54:41)
