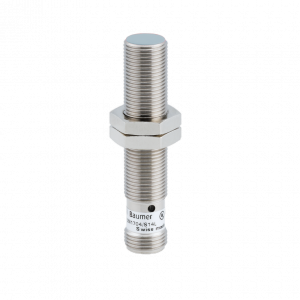

IR12.D06L-Q60.UA1E.7BF - Inductive distance sensors - linearized

IR12.D06L-Q60.UA1E.7BF - Inductive distance sensors - linearized
  • 0 … 6 mm
  • voltage output
  • external Teach-in
  • connector M12
  • -25 … 75 °C (Vs = 12 ... 30 VDC)
  • -25 … 60 °C (Vs = 12 ... 36 VDC)
  • IP 67
Objednací číslo: 11141090
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ing. Martin Bulenínec
Ing. Martin Bulenínec
Vedoucí oddělení průmyslových snímačů a kamerových systémů
BAUMER | IOSS
Ing. Martin Bulenínec - QR Kontakt
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Základní parametry

Montážní typ: Quasi-flush
Speciální typ: Linearized
Měřicí vzdálenost Sd: 0 - 6 mm
Citlivost: 1,67 V/mm
Rozlišení:
  • < 0.003 mm (stat.)
  • < 0.005 mm (dynam.,S = 0 ... 4 mm)
  • < 0.022 mm (dynam.,S = 0 ... 6 mm)
Opakovatelnost: 0.01 mm
Nastavení: External Teach-in
nastavitelné módy: 1-point analog, 2-point analog, factory reset
Chyba linearity:
  • ± 25 µm (S = 0 ... 4 mm)
  • ± 60 µm (S = 0 ... 6 mm)
Teplotní drift:
  • ± 2 % (Full Scale: S = 0 ... 4 mm)
  • ± 5 % (Full Scale: S = 0 ... 6 mm)
Zpětná vazba pro učení: LED yellow

Elektrické parametry

Čas odezvy: < 1 ms
Rozsah napájecího napětí +Vs: 12 - 36 VDC
Maximální spotřeba proudu (bez zátěže): 15 mA
Výstupní obvod: Voltage output
Výstupní signál: 0 ... 10 VDC
Odpor zátěže: > 4000 Ohm
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes

Mechanické parametry

Konstrukce: Cylindrical threaded
Materiál aktivní části: PBT
Materiál pouzdra: Brass nickel plated
Rozměry: 12 mm
Délka pouzdra: 60 mm
Způsoby připojení: Connector M12
utahovací moment max.: 15 Nm (A: 10 Nm)

Okolní podmínky

Pracovní teplota:
  • -25 - +75 °C (Vs = 12 ... 30 VDC)
  • -25 - +60 °C (Vs = 12 ... 36 VDC)
Třída krytí: IP 67
