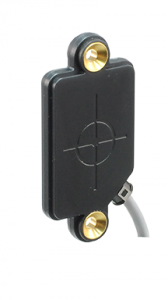

IF250.D12L-N52.GP1I.71CV
- Ultra-flat design for installation in confined spaces
- Vysoký měřící rozsah 0 ... 12 mm
- Robustní plastové pouzdro s kovovými úchyty
- Dodatečný montážní materiál pro snadnou instalaci na trubky
- IO-Link: Specifické nastavení pro danou aplikaci a rozšířená diagnostika Data
Objednací číslo: 11705030
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: 1 ks (zobrazit skladovou dostupnost)
Můžete mít ihned. Možnost osobního odběru v pracovní dny od 8:00 do 16:00 na adrese firmy po předchozí telefonické dohodě.
Zboží odesíláme okamžitě. Zboží, které závazně objednáte v pracovních dnech do 11:00 hodin, vám odešleme ještě tentýž den.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Diagramy
Ke stažení
Příslušenství
Podpora
Skladová dostupnost
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Non-flush |
| Speciální typ: | Linearized |
| Typ: | Distance measuring |
| Měřicí vzdálenost Sd: | 0 - 12 mm |

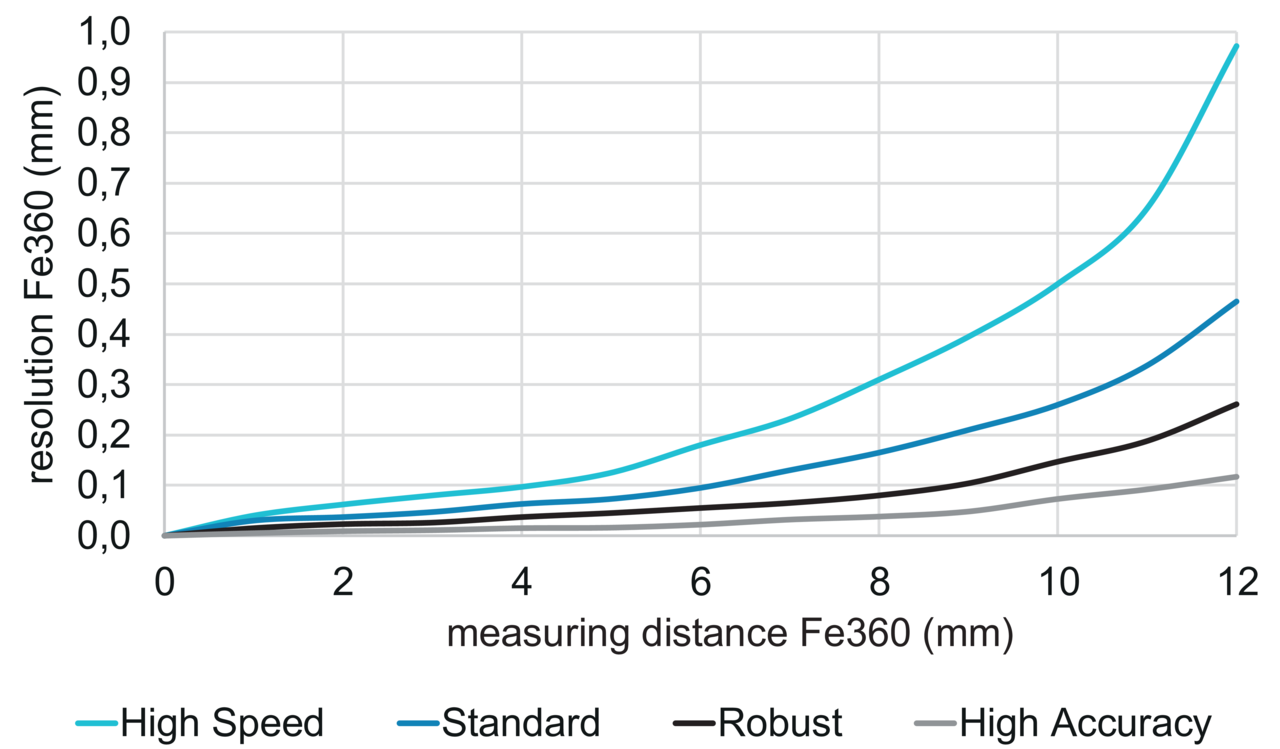

| Rozlišení: | < 0.12 mm (High Accuracy Mode) |
| Opakovatelnost: | 0.12 mm (High Accuracy Mode) |
| Nastavení: | IO-Link |
| nastavitelné módy: | Single point, Two point, Window |
| Chyba linearity: |
|
| Teplotní drift: | ± 4 % (Full Scale) |
| Hystereze: | < 99 % (adjustable) |
| Indikace napájení: | LED green |
| Výstupní indikátor: | LED yellow |
| Korekční faktor: | Mild steel 100 %, stainless steel 70 %, aluminum 50 % |
Elektrické parametry
| Čas odezvy: |
|
| Spínací frekvence: |
|
| Rozsah napájecího napětí +Vs: | 6 - 36 VDC |
| Maximální spotřeba proudu (bez zátěže): | 18 mA |
| Výstupní obvod: |
|
| Výstupní proud: | 100 mA |
| Pokles napětí Vd: | <2 VDC |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
| Modulační rychlost (baud rate): | 230.4 kBaud (COM 3) |
Mechanické parametry
| Konstrukce: | Rectangular |
| Materiál aktivní části: | PA |
| Materiál pouzdra: | PA 12 |
| Rozměry: | 25 mm |
| Délka pouzdra: | 52.4 mm |
| Způsoby připojení: | Cable, L=2 m |
| Hmotnost: | 36 g |
| Parametry kabelu: | PUR 3 x 0.14 mm² |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Skladovací teplota: | -40 - +75 °C |
| Třída krytí: | IP 67 |
| Odolnost vibracím: | IEC 60068-2-6:2008 10 g at f = 10 - 2000 Hz, duration 150 min per axis |
| Odolnost vůči zkratu: | IEC 60068-2-27:2009 100 g / 6 ms, 10 jolts per axis and direction |
Komunikační rozhraní
| Rozhraní: | IO-Link V1.1 |
| Modulační rychlost (baud rate): | 230.4 kBaud (COM 3) |
| Čas cyklu: | ≥ 0.6 ms |
| Procesní data: | 32 Bit |
| Struktura procesních dat: |
|
| IO-Link připojení: | Class A |
| Nastavitelné parametry: |
|
| Další údaje: |
|
Nákresy
Výkresy
- 2639-CFDK_25.png | stáhnout (png, 2025-07-11 16:26:34)
Diagram připojení
- Zchn-6100-IOPP.png | stáhnout (png, 2025-07-12 01:28:07)

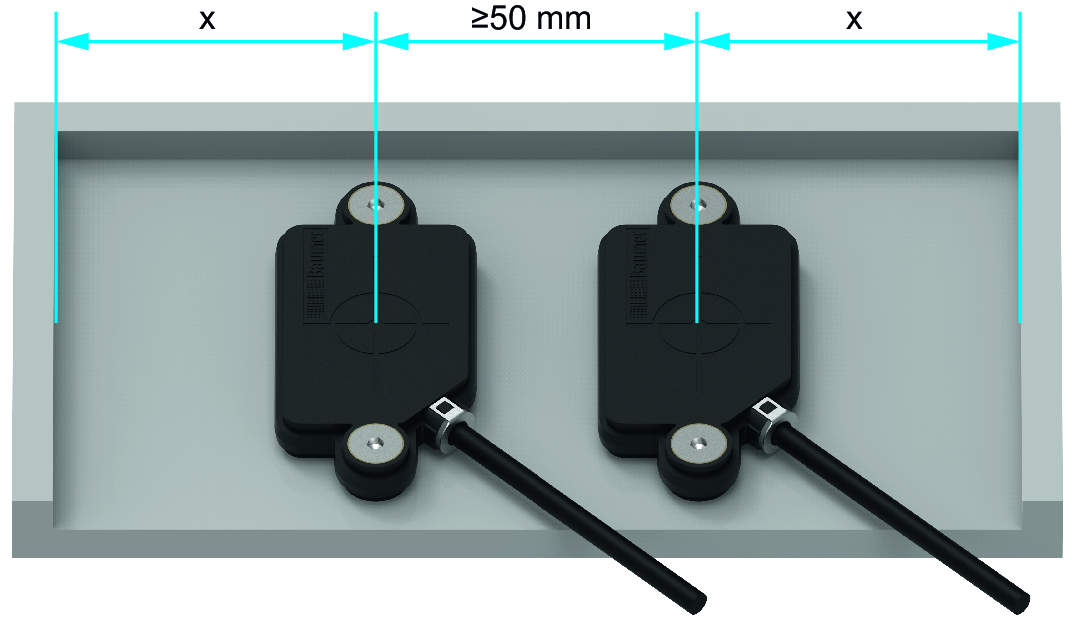

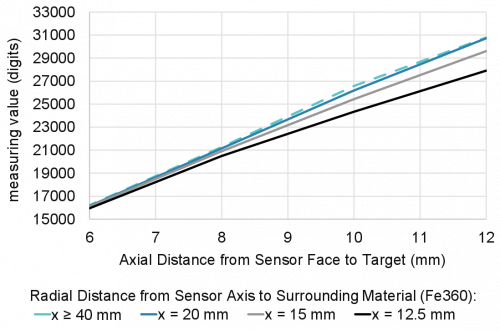

Korekční faktory pro různé montážní situace
- IF250_Abstand-EN_2.png | stáhnout (png, 2025-07-12 06:17:37)
Montážní instrukce
Ke stažení
Datový list
Manuál
Certifikáty/ osvědčení
Software
- Software - IODD V1.1 (IF250) | stáhnout (zip, 2025-07-11 16:57:43)
