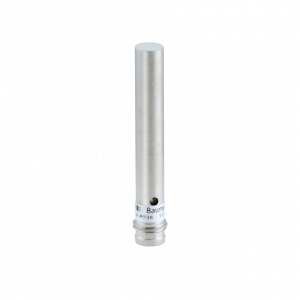

IR06.D03L-Q46.UA1Z.7SL - Inductive distance sensors - miniature

Objednací číslo: 11174153, Výrobce: Baumer Electric AG

0 … 3 mm
voltage output
connector M8
-25 … 75 °C
IP 67

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do poptávky

Poradím vám

Ing. Martin Bulenínec

Produktový specialista
Průmyslové snímače Baumer

+420 734 153 954

martin.buleninec@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Montážní typ:	Quasi-flush
Speciální typ:	Linearized
Měřicí vzdálenost Sd:	0 - 3 mm
Citlivost:	3,33 V/mm
Rozlišení:	< 0,003 mm (stat.) < 0,009 mm (dynam.,S = 0 ... 2 mm) < 0,018 mm (dynam.,S = 0 ... 3 mm)
Opakovatelnost:	< 0,01 mm
Chyba linearity:	± 15 µm (S = 0 ... 2 mm) ± 90 µm (S = 0 ... 3 mm)
Teplotní drift:	± 2 % (Full Scale; S = 0 ... 2 mm) ± 6 % (Full Scale; S = 0 ... 3 mm)

Elektrické parametry

Čas odezvy:	< 2 ms
Rozsah napájecího napětí +Vs:	12 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	10 mA
Výstupní obvod:	Voltage output
Výstupní signál:	0 ... 10 VDC
Odpor zátěže:	> 4000 Ohm
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Typ:	Cylindrical smooth
Materiál pouzdra:	Stainless steel
Rozměry:	6,5 mm
Délka pouzdra:	46 mm
Způsoby připojení:	Connector M8

Okolní podmínky

Pracovní teplota:	-25 - +75 °C
Třída krytí:	IP 67
