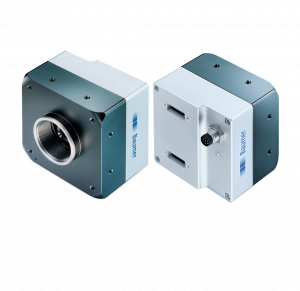

LXC-20C

Objednací číslo: 11148639, Výrobce: Baumer Electric AG

2048 × 1088 px
ams (CMOSIS) CMV2000 V3
2/3″ CMOS
337 fps
Camera Link Full

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do poptávky

Poradím vám

Karel Fintes

Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS

+420 739 087 013

karel.fintes@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	ams (CMOSIS) CMV2000 V3
Mono/Color:	Color
Barevný filtr:	RGB Bayer Mosaic
Typ snímače:	2/3″ CMOS
Typ závěrky:	Global shutter
Rozlišení:	2048 × 1088 px
Rozměry pixelu:	5.5 × 5.5 µm
Expoziční čas:	0.03 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum:	16.3 e-
Saturační kapacita:	9175 e-
Dynamický rozsah:	54.6 dB
Poměr signál/šum:	39.6 dB
Kvantová účinnost:	42.5 % @ 465 nm 43 % @ 536 nm 42.9 % @ 631 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 2048 × 1088 px, max. 337 fps
Formát pixelu:	BayerGB8 BayerGB10

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 12 dB) Offset (0 - 63 LSB 10 Bit)
Barevné modely:	Raw Bayer
Zpracování barev:	NA

Funkce kamery

Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software
Zpoždění spouštěcího signálu (trigger):	0 - 2 sec, tracking and buffering of up to 512 trigger signals
Sequencer:	Automated control for series of images using different sets of parameters
Parametry sequenceru:	Exposure time gain factor Output ROI Offset x ROI Offset y
Digitální vstupy:	1 input line
Digitální výstupy:	1 output line
Interní vyrovnávací paměť:	256 MB

Rozhraní a připojení

Datové rozhraní:	Camera Link Full, connector: 2 x Standard SDR26 (Mini CL)
Rozhraní:	M8 / 8 pins
Napájení:	via M8 / 8 pins

Mechanické parametry

Závit objektivu:	C-mount
Šířka:	60 mm
Výška:	60 mm
Hloubka:	43.05 mm
Hmotnost:	≤ 285 g
Materiál:	housing: aluminum

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 24 V DC (external power supply) 0 - 12 V (PoCL)
Spotřeba energie:	Approx. 3.8 W @ 24 VDC Approx. 3.8 W @ 12 VDC (PoCL)

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	+5 - +64 °C @ T = measurement point
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS
EAC
