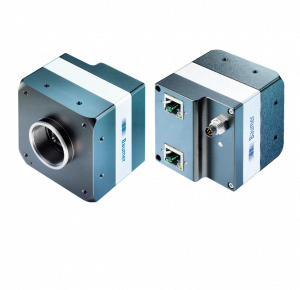

LXG-20NIR

LXG-20NIR
  • 2048 × 1088 px
  • ams (CMOSIS) CMV2000 V3
  • 2/3″ CMOS
  • 111 fps
  • Dual Gigabit Ethernet
Objednací číslo: 11137906
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer
Ing. Jakub Sedlmajer
Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS
Ing. Jakub Sedlmajer - QR Kontakt
+420 739 087 013
jakub.sedlmajer@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Informace o snímači

Snímač: ams (CMOSIS) CMV2000 V3
Mono/Color: NIR
Typ snímače: 2/3″ CMOS
Typ závěrky: Global shutter
Rozlišení: 2048 × 1088 px
Rozměry pixelu: 5.5 × 5.5 µm
Expoziční čas: 0.03 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum: 15.7 e-
Saturační kapacita: 9327 e-
Dynamický rozsah: 55.1 dB
Poměr signál/šum: 39.7 dB
Kvantová účinnost: 49.5 % @ 536 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:
  • Full Frame, 2048 × 1088 px, max. 111 fps
  • Binning 2×2, 1024 × 544 px, max. 336 fps
  • Binning 1×2, 2048 × 544 px, max. 222 fps
  • Binning 2×1, 1024 × 1088 px, max. 153 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód): Full Frame, 2048 × 1088 px, max. 337 fps
Formát pixelu:
  • Mono8
  • Mono10
  • Mono10 Packed

Předzpracování obrazu

Analogové ovládací prvky:
  • Gain (0 - 12 dB)
  • Offset (0 - 63 LSB 10 Bit)
Barevné modely:
  • Mono
  • NIR

Funkce kamery

Synchronizace:
  • free running
  • trigger
Zdroje spouštěcího signálu (trigger):
  • Hardware
  • Software
  • ActionCommand
Zpoždění spouštěcího signálu (trigger): 0 - 2 s, tracking and buffering of up to 256 trigger signals
Sequencer: Automated control for series of images using different sets of parameters
Parametry sequenceru:
  • Exposure time
  • gain factor
  • Output
  • ROI Offset x
  • ROI Offset y
Digitální vstupy: 1 input line
Digitální výstupy: 3 output lines
Interní vyrovnávací paměť: 512 MB

Rozhraní a připojení

Datové rozhraní: Dual Gigabit Ethernet, Transfer rate 2000 Mbits/sec, Connector: 2 x 8P8C Modular Jack (RJ45), screwable type
Rozhraní: M8 / 8 pins
Napájení: via M8 / 8 pins

Mechanické parametry

Závit objektivu: C-mount
Šířka: 60 mm
Výška: 60 mm
Hloubka: 52.4 mm
Hmotnost: ≤ 340 g
Materiál: housing: aluminum

Elektrické parametry

Rozsah napájecího napětí +Vs:
  • 12 - 24 V DC (external power supply)
  • 36 - 57 V DC (Power over Ethernet)
Spotřeba energie:
  • Approx. 6.2 W @ 24 VDC
  • Approx. 5.2 W @ 48 VDC (PoE)

Nevolatilní paměť

Velikost flash paměti: 128 kB

Podmínky prostředí

Pracovní teplota: +5 - +64 °C @ T = measurement point
Vlhkost: 10 - 90 % (non-condensing)
Třída krytí: IP 40

Prohlášení o shodě

Prohlášení o shodě:
  • CE
  • RoHS
  • EAC
