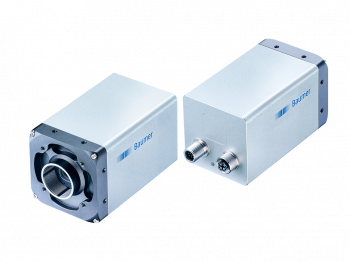

VLXT-83UV.I - Průmyslová kamera řady LX Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

2848 × 2832 px
Sony IMX487
2/3″ CMOS
150 fps
10 GigE
Spectrum: UV (200–400 nm)
Firmware update required to use RDMA

Objednací číslo: 11725745
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	Sony IMX487
Mono/Color:	UV
Typ snímače:	2/3″ CMOS
Typ závěrky:	Global shutter
Rozlišení:	2848 × 2832 px
Rozměry pixelu:	2.74 × 2.74 µm
Expoziční čas:	0.001 - 60000 ms

Kvalita dat (EMVA 1288)

Temný šum:	2.5 e-
Saturační kapacita:	9000 e-
Dynamický rozsah:	70 dB
Poměr signál/šum:	40 dB
Kvantová účinnost:	39 % @ 265 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 2848 × 2832 px, max. 150 fps Binning 2×2, 1424 × 1416 px, max. 172 fps Binning 2×1, 1424 × 2832 px, max. 172 fps Binning 1×2, 2848 × 1416 px, max. 172 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód):	Full Frame, 2848 × 2832 px, max. 172 fps
Formát pixelu:	Mono8 Mono10 Mono12 Mono12 Packed

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 48 dB) Offset (0 - 255 LSB 12 Bit)
Barevné modely:	Mono Raw Bayer RGB BGR

Funkce kamery

Základní funkce:	Exposure Gain / Color Gain Trigger / Exposure Active (Flash) Binning 2x2 Partial Scan Offset Free Running Mode (Live Image) Multi ROI
Automatické funkce:	Exposure Auto Gain Auto
Předzpracování obrazu:	Image Flipping (X/Y) LUT / Gamma Shading Correction Edge Sharpening Noise Reduction
Akvizice / Rozhraní:	Burst Mode Adjustable Framerate Short Exposure Time Enable Device Link Throughput Limit Internal Image Buffer
Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software ActionCommand
Zpoždění spouštěcího signálu (trigger):	0 - 2 s, tracking and buffering of up to 256 trigger signals
Procesní synchronizace:	Events Timer Trigger Delay Debouncer Counter Sequencer Trigger via Action CMD (GigE) Action CMD Request ID Trigger ID inside Chunk Additional Output Modes (e.g. Trigger Ready) PWM (PWM Duration / PWM Duty Cycle) Selectable Output format (e.g. Tri State, Push Pull) Chunk data inside transferred image Encoder support via Counter End trigger source 4 power outputs with up to 120 W (max. 48 V / 2.5 A)
Synchronizace času IEEE1588:	IEEE 1588 / Master and Slave function IEEE 1588 / Scheduled Action CMD IEEE 1588 / Synchronized Acquisition Framerate
Další funkce:	User Set Integrated temperature sensor Readable additional information (e.g. sensor information) Save Custom Data
Kontrola čočky:	Corning liquid lens
Interní vyrovnávací paměť:	1024 MB 127 images (Trigger Mode) 1 image (Free Running Mode)

Rozhraní a připojení

Datové rozhraní:	10 Gigabit Ethernet, Transfer rate 10000 Mbits/sec, Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer rate 100 Mbits/sec, Connector: M12 / 8-pol x-coded (SACC-CI-M12FS-8CON-L180-10G)
Rozhraní:	M12 / 12 pins a-coded (SACC-CI-M12MS-12CON-L180)
Napájení:	via M12/12 pins a-coded

Mechanické parametry

Závit objektivu:	C-mount
Šířka:	60 mm
Výška:	60 mm
Hloubka:	99.7 mm
Hmotnost:	≤ 485 g
Materiál:	aluminum, hard-anodized

Elektrické parametry

Rozsah napájecího napětí +Vs:	19.2 - 28.8 V DC (external power supply)
Spotřeba energie:	Approx. 12.7 W @ 24 VDC and 150 fps

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	0 - +60 ° @ T = measurement point
Vlhkost:	0 - 90 % (non-condensing)
Třída krytí:	IP 40 IP 54 (with mounted lens and cable) IP 65 (with mounted tube and cable) IP 67 (with mounted tube and cable)

Digitální vstupy|výstupy

Linky:	2 input lines 4 power output lines with pulse width modulation (PWM) (max. 48 V / max. 2,5 A) RS232
Zdroje výstupů:	Off Exposure Active Timer1 Readout Active User0 User1 User2 TriggerReady

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS

Nákresy

Rozměrový výkres

LXT.png | stáhnout (png, 2025-07-12 01:37:23)

Schématický diagram

Prinzipdarstellung_VCXG.I_LXT.I_1_EN.png | stáhnout (png, 2025-07-12 01:46:21)

Ke stažení

Datový list

Data sheet – VLXT-83UV.I | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:52:04)
Data sheet – VLXT-83UV.I | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:52:04)
Detailed data sheet – VLXT-83UV.I | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:04)

Rychlý start

Quick Start Guide VLXT | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:58)

Manuál

User’s Guide VLXT.I / VLXT.FO cameras | stáhnout | zobrazit (EN, pdf, 2025-05-19 15:00:06)

Certifikáty/ osvědčení

UL Certification | stáhnout | zobrazit (EN, pdf, 2025-04-24 16:45:11)

Další informace

EMVA 1288 Summary Sheet | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:31)
Compliant list for Baumer industrial cameras (10 GigE) | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:50)

Software

Baumer IPConfig Tool v2.0.2 (Windows) | stáhnout (EN, zip, 2025-07-11 18:04:40)

Příslušenství

Obsahuje:Napájení Starter Kit PCIe/Adapter Příslušenství k pouzdru Příslušenství k objektivu Objektiv Síťové prvky Kabel Držáky a chladiče Osvětlení

Napájení

Další podobné produkty naleznete v kategorii: Napájecí zdroje

Foto	Produkt (1) / Popis	Skladová dostupnost
	Power Supply 24V/1.0A Int. DC Connector Obj. číslo: 11079750 power supply 24V/1,0A with adapters for EU, US, UK AU, KR in combination with "Cable power adapter M12/DC connector" (11048083) suitable for VCXG.I(.XT), VLXT, VAX and VeriSens	na dotaz

Starter Kit

Další podobné produkty naleznete v kategorii: Příslušenství

Foto	Produkt (1)
	VLXT Starter Kit Obj. číslo: 11204995

PCIe/Adapter

Další podobné produkty naleznete v kategorii: PCIe | Adaptéry

Foto	Produkt (4) / Popis	Skladová dostupnost
	PCIe Ethernet Server Adapter I210 Obj. číslo: 11137188 Gigabit Ethernet network adapter PCIe x1 (single lane) server adapter single GigE port supports screw lock connectors	na dotaz
	ZVA-Intel_Eth_Serv Adaptr_I350-T2V2 Obj. číslo: 11168452 Gigabit Ethernet network adapter PCIe x2 (dual lane) server adapter single GigE port	na dotaz
	ZVA-Intel_X550-T2_10GbE_Serv_Adapter Obj. číslo: 11190893 10-GigE PCIe interface board PCIe x4 (quad lane) converged network adapter dual GigE port max. power consumption 8.4 W (10 GigE single port use) / 13.0 W (10 GigE dual port use) incl. SW driver (CD)	na dotaz
	ZVA-PCIe-1672E-AE Obj. číslo: 11168453 Gigabit Ethernet interface board PCIe x4 (quad lane) Dual GigE port Note: 4 lane PCI Express connector required	na dotaz

Příslušenství k pouzdru

Další podobné produkty naleznete v kategorii: Příslušenství

Foto	Produkt (6)
	Tube Adapter C M62 hard anodized Obj. číslo: 11193125
	Tube M62 hard anod. scratchproof glass Obj. číslo: 11701125
	Tube M62 hard anodized Obj. číslo: 11185374
	Tube Module 12 mm M62 hard anodized Obj. číslo: 11185375
	Tube Module 36 mm M62 hard anodized Obj. číslo: 11198906
	Tube Module 6 mm M62 hard anodized Obj. číslo: 11185376

Příslušenství k objektivu

Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům

Foto	Produkt (5) / Popis	Skladová dostupnost
	Adapter TFL-Mount / C-Mount Obj. číslo: 11702566 Lens mount adapter from TFL-mount (camera) to C-Mount (lens)	na dotaz
	Filter CL/27 (R2) ROT PENTAX Obj. číslo: 11006551 Ricoh color filter (red)	na dotaz
	ZVF-Filter Holder Mounting Tool Obj. číslo: 11177601 Mounting tool to screw in filter holders	na dotaz
	ZVI-FILTER POL. PL30.5 C91353 Obj. číslo: 11175428 Ricoh polarization filter linear filter thread M30.5	na dotaz
	ZVI-Filter Pol. PL40.5 C91301 Obj. číslo: 11167713 Ricoh polarization filter linear filter thread M40.5	1 ks

Objektiv

Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům

Foto	Produkt (4) / Popis	Skladová dostupnost
	ZVL-HF1635V-UV Obj. číslo: 11728662 Myutron lens 16 mm F 3.5 format 1" M.O.D. 0.095 m locating screw for aperture and focus C-mount suitable for UV and visible wavelengths (190 - 700 nm)	na dotaz
	ZVL-HF2528V-UV Obj. číslo: 11728663 Myutron lens 25 mm F 2.8 format 1" M.O.D. 0.091 m locating screw for aperture and focus C-mount suitable for UV and visible wavelengths (190 - 700 nm)	na dotaz
	ZVL-HF3535V-UV Obj. číslo: 11728664 Myutron lens 35 mm F 3.5 format 1" M.O.D. 0.191 m locating screw for aperture and focus C-mount suitable for UV and visible wavelengths (190 - 700 nm)	na dotaz
	ZVL-HF5035V-UV Obj. číslo: 11728665 Myutron lens 50 mm F 3.5 format 1" M.O.D. 0.183 m locating screw for aperture and focus C-mount suitable for UV and visible wavelengths (190 - 700 nm)	na dotaz

Síťové prvky

Další podobné produkty naleznete v kategorii: Síťové prvky

Foto	Produkt (1) / Popis	Skladová dostupnost
	GigE Power Switch Obj. číslo: 11008795 GigE switch PoE and Jumbo Frame support 4x 1000base-T DIN rail mounting operating voltage: 24-48 V; PoE requires 48 V	na dotaz

Kabel

Foto	Produkt (25)
	Adapter Cable TX to VCXG.I VLXT Obj. číslo: 11701126
	Cable GigE M12X/RJ45, STP 10.0m, flex Obj. číslo: 11195761
	Cable GigE M12X/RJ45, STP 15.0m, flex Obj. číslo: 11195762
	Cable GigE M12X/RJ45, STP 2.0m, flex Obj. číslo: 11185139
	Cable GigE M12X/RJ45, STP 20.0m, flex Obj. číslo: 11196995
	Cable GigE M12X/RJ45, STP 30.0m, flex Obj. číslo: 11185190
	Cable GigE M12X/RJ45, STP 5.0m, flex Obj. číslo: 11195760
	Cable GigE M12X/RJ45, STP, 10.0m, flex, 90° Obj. číslo: 11195122
	Cable GigE M12X/RJ45, STP, 2.0m, flex, 90° Obj. číslo: 11195125
	Cable GigE M12X/RJ45, STP, 20.0m, flex, 90° Obj. číslo: 11195121
	Cable GigE M12X/RJ45, STP, 30.0m, flex, 90° Obj. číslo: 11195120
	Cable GigE M12X/RJ45, STP, 5.0m, flex, 90° Obj. číslo: 11195123
	Cable Power Adapter M12/DC Connector Obj. číslo: 11048083
	CAM12.X8-11230367 Obj. číslo: 11230367
	CAM12.X8-11230493 Obj. číslo: 11230493
	CAM12.X8-11230494 Obj. číslo: 11230494
	CAM12.X8-11230495 Obj. číslo: 11230495
	ESG 34JP0200GS Obj. číslo: 11201118
	ESG 34JP0500GS Obj. číslo: 11195097
	ESG 34JP1000GS Obj. číslo: 11195098
	ESG 34JP2000GS Obj. číslo: 11195099
	ESW 33JP0200GS Obj. číslo: 11201128
	ESW 33JP0500GS Obj. číslo: 11195094
	ESW 33JP1000GS Obj. číslo: 11195095
	ESW 33JP2000GS Obj. číslo: 11195096

Držáky a chladiče

Další podobné produkty naleznete v kategorii: Držáky | Chladiče

Foto	Produkt (4) / Popis	Skladová dostupnost
	Heat Sink Type A Obj. číslo: 11037580 heat sink for TX, VCXG.I, VisiLine, VisiLine IP, LX and HX cameras incl. screws (hexagon socket) and washers 48 mm x 33 mm x 16,5 mm	1 ks
	Heat Sink Type B Obj. číslo: 11114702 heat sink for TX, VCXG.I, VisiLine, VisiLine IP, LX and HX cameras incl. screws (hexagon socket) and washers 50 mm x 50 mm x 40 mm	na dotaz
	Mounting Adapter Type C Obj. číslo: 11053252 camera mounting adapter for TX, VisiLine, VisiLine IP, VCXG.I, LX and HX cameras incl. screws (hexagon socket) and washers stable sidewise mounting	na dotaz
	Mounting Adapter Type H Obj. číslo: 11191852 camera mounting adapter for cameras of the CX, LX and QX series incl. screw (hexagon socket) rotatable mounting	1 ks

Osvětlení

Další podobné produkty naleznete v kategorii: Osvětlení | Příslušenství k osvětlení

Foto	Produkt (2) / Popis	Skladová dostupnost
	Baumer ZVI-BL-310/27-365HP Obj. číslo: 11729036 Flashable UV LED bar light Wavelength 365 nm Radiation angle 45° Integrated LED controller with 4 operating modes IP54	na dotaz
	Baumer ZVI-RL-80/141-365HP Obj. číslo: 11729040 Flashable UV LED ring light Wavelength 365 nm Radiation angle 45° Integrated LED controller with 4 operating modes IP54	na dotaz

Podpora

Zájem či dotaz na produkt

Podobné produkty

Produkt (7)	Senzor	Barevné modely	Rozlišení senzoru	Snímkovací frekvence	Skladová dostupnost
LXG-20NIR Obj. číslo: 11137906	ams (CMOSIS) CMV2000 V3	Mono NIR	2048 × 1088 px	101 … 200 fps	na dotaz
LXG-40NIR Obj. číslo: 11137901	ams (CMOSIS) CMV4000 V3	Mono NIR	2048 × 2048 px	51 … 100 fps	na dotaz
VCXG-03SWIR.XC Obj. číslo: 11727221	Sony IMX991	Mono	656 × 520 px	201 … 300 fps	na dotaz
VCXG-13NIR Obj. číslo: 11701179	onsemi PYTHON1300	NIR	1280 × 1024 px	51 … 100 fps	na dotaz
VCXG-14SWIR.XC Obj. číslo: 11706164	Sony IMX990	Mono	1296 × 1032 px	51 … 100 fps	na dotaz
VCXG.2-83UV Obj. číslo: 11728871	Sony IMX487	Mono	2848 × 2832 px	11 … 20 fps	na dotaz
VLXT-83UV.I Obj. číslo: 11725745	Sony IMX487	Mono Raw Bayer RGB BGR	2848 × 2832 px	101 … 200 fps	na dotaz
