VCXG-13NIR - Průmyslová kamera řady CX Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

1280 x 1024 px
onsemi PYTHON1300
1/2" CMOS
94 fps
Gigabit Ethernet

Objednací číslo: 11701179
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	onsemi PYTHON1300
Mono/Color:	NIR
Typ snímače:	1/2″ CMOS
Typ závěrky:	Global shutter
Rozlišení:	1280 × 1024 px
Rozměry pixelu:	4.8 × 4.8 µm
Expoziční čas:	0.02 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum:	9.83 e-
Saturační kapacita:	7835 e-
Dynamický rozsah:	57.3 dB
Poměr signál/šum:	38.9 dB
Kvantová účinnost:	59.5 % @ 535 nm 2.3 % @ 1042 nm 35.8 % @ 840 nm 15.4 % @ 930 nm 44.2 % @ 406 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 1280 × 1024 px, max. 94 fps Binning 2×2, 640 × 512 px, max. 148 fps Binning 2×1, 640 × 1024 px, max. 148 fps Binning 1×2, 1280 × 512 px, max. 148 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód):	Full Frame, 1280 × 1024 px, max. 146 fps
Formát pixelu:	Mono8 Mono10

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 12 dB) Offset (0 - 63 LSB 10 Bit)
Barevné modely:	NIR

Funkce kamery

Základní funkce:	Exposure Gain Trigger / Exposure Active (Flash) Binning 2x2 Partial Scan Offset Free Running Mode (Live Image)
Automatické funkce:	Exposure Auto Gain Auto
Předzpracování obrazu:	Image Flipping (X/Y) LUT / Gamma
Akvizice / Rozhraní:	Burst Mode Adjustable Framerate Device Link Throughput Limit Internal Image Buffer
Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software ActionCommand
Zpoždění spouštěcího signálu (trigger):	0 - 2 s, tracking and buffering of up to 256 trigger signals
Procesní synchronizace:	Events Timer Trigger Delay Debouncer Counter Sequencer Trigger via Action CMD (GigE) Additional Output Modes (e.g. Trigger Ready) Chunk data inside transferred image Encoder support via Counter End trigger source
Další funkce:	User Set Integrated temperature sensor Readable additional information (e.g. sensor information)
Kalibrační údaje:	Customer data storage (128 bytes user defined)
Interní vyrovnávací paměť:	60 MB 16 images (Trigger Mode) 1 image (Free Running Mode)

Rozhraní a připojení

Datové rozhraní:	Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer Rate 100 Mbits/sec, Connector: 8P8C Modular Jack (RJ45), screwable TYPE090 (according to GigE Vision Mechanical Supplement)
Rozhraní:	M8 / 8 pins (SACC-DSI-M8MS-8CON-M8-L180)
Napájení:	via M8/8 pins or Power over Ethernet (PoE)

Mechanické parametry

Závit objektivu:	C-mount
Šířka:	29 mm
Výška:	29 mm
Hloubka:	49 mm
Hmotnost:	≤ 120 g
Materiál:	zinc die casting, baked varnish (until 02-2020 nickel-chrome-plated), IP 40

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 24 V DC (external power supply) 36 - 57 V DC (Power over Ethernet)
Spotřeba energie:	Approx. 2.5 W @ 12 VDC and 94 fps Approx. 3.0 W @ 48 VDC (PoE) and 94 fps

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	0 - +65 ° @ T = measurement point
Skladovací teplota:	-20 - +70 °C
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40 (with mounted lens and cable)

Digitální vstupy|výstupy

Linky:

1 input line
1 output line
2 general purpose lines

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS
UL recognized

Nákresy

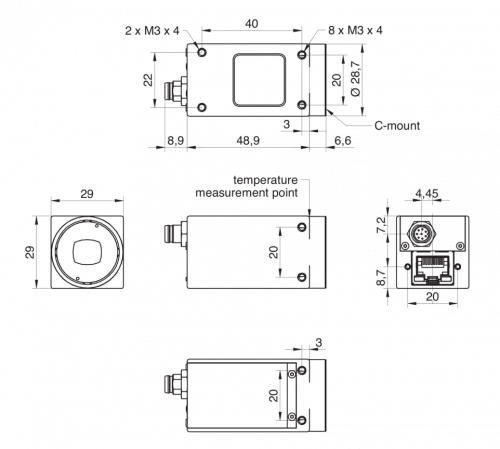

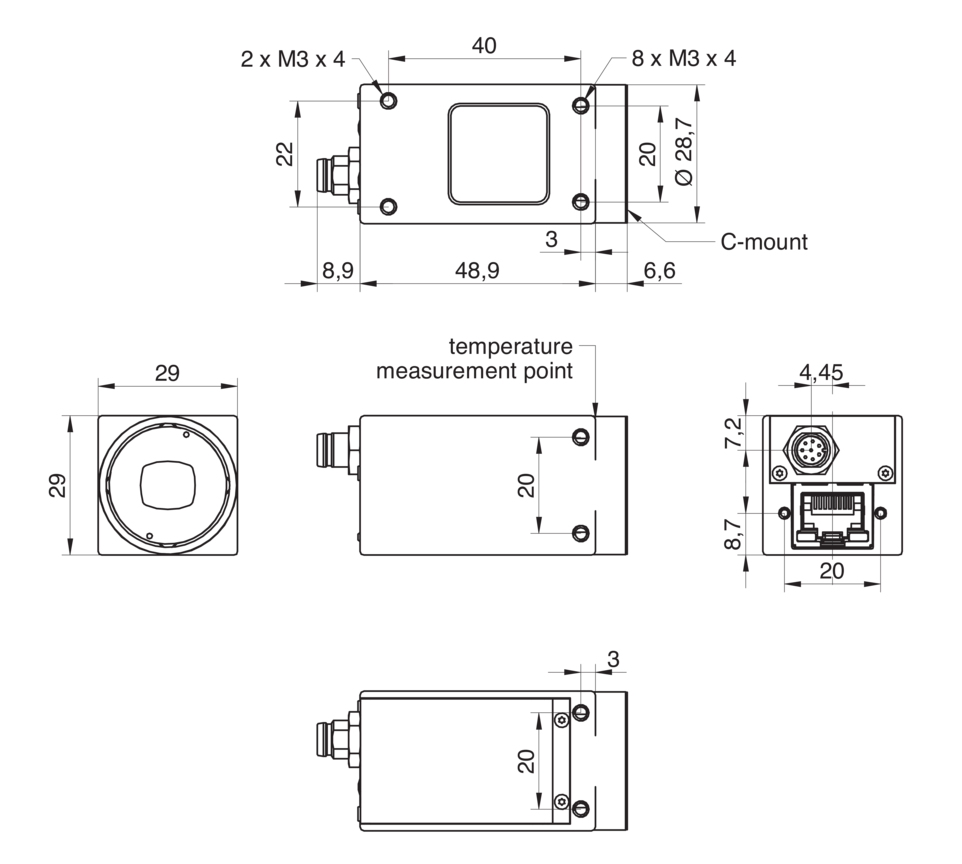

Rozměrový výkres

11701179.png | stáhnout (png, 2025-07-12 03:50:07)

Ke stažení

Datový list

Data sheet – VCXG-13NIR | stáhnout | zobrazit (DE, pdf, 2025-07-22 10:53:04)
Data sheet – VCXG-13NIR | stáhnout | zobrazit (EN, pdf, 2025-07-22 10:53:03)
Detailed data sheet – VCXG-13NIR | stáhnout | zobrazit (EN, pdf, 2025-07-17 17:31:05)

Rychlý start

Quick Start Guide VCXG | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:57)

Manuál

User’s Guide VCXG / VCXG.I / VCXU cameras | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:31)

Certifikáty/ osvědčení

EU Declaration of Conformity (CE) | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-24 16:54:13)
UL Certification | stáhnout | zobrazit (EN, pdf, 2025-04-24 16:45:12)

Další informace

EMVA 1288 Summary Sheet | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:25)
Compliant list for Baumer industrial cameras (GigE) | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:50)

CAD

VCXG-13NIR / STEP | stáhnout (zip, 2025-07-11 17:00:42)
