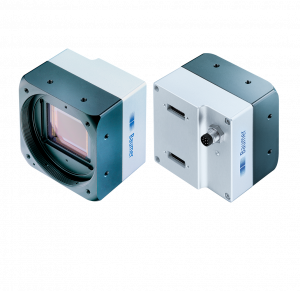

LXC-200M

LXC-200M
  • 5120 × 3840 px
  • ams (CMOSIS) CMV20000
  • 35 mm CMOS
  • 32 fps
  • Camera Link Full
Objednací číslo: 11148673
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ing. Jakub Sedlmajer
Ing. Jakub Sedlmajer
Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS
Ing. Jakub Sedlmajer - QR Kontakt
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Informace o snímači

Snímač: ams (CMOSIS) CMV20000
Mono/Color: Mono
Typ snímače: 35 mm CMOS
Typ závěrky: Global shutter
Rozlišení: 5120 × 3840 px
Rozměry pixelu: 6.4 × 6.4 µm
Expoziční čas: 0.1 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum: 10.03 e-
Saturační kapacita: 16092 e-
Dynamický rozsah: 63.6 dB
Poměr signál/šum: 42.1 dB
Kvantová účinnost: 70.1 % @ 536 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:
  • Full Frame, 5120 × 3840 px, max. 32 fps
  • Binning 2×2, 2560 × 1920 px, max. 32 fps
  • Binning 1×2, 5120 × 1920 px, max. 32 fps
  • Binning 2×1, 2560 × 3840 px, max. 32 fps
Formát pixelu:
  • Mono8
  • Mono10
  • Mono12

Předzpracování obrazu

Analogové ovládací prvky:
  • Gain (0 - 12 dB)
  • Offset (0 - 255 LSB 12 Bit)
Barevné modely: Mono

Funkce kamery

Synchronizace:
  • free running
  • trigger
Zdroje spouštěcího signálu (trigger):
  • Hardware
  • Software
  • ActionCommand
Zpoždění spouštěcího signálu (trigger): 0 - 2 sec, tracking and buffering of up to 256 trigger signals
Sequencer: Automated control for series of images using different sets of parameters
Parametry sequenceru:
  • Exposure time
  • gain factor
  • Output
  • ROI Offset x
  • ROI Offset y
Digitální vstupy: 1 input line
Digitální výstupy: 1 output line
Interní vyrovnávací paměť: 512 MB

Rozhraní a připojení

Datové rozhraní: Camera Link Full, connector: 2 x Standard SDR26 (Mini CL)
Rozhraní: M8 / 8 pins
Napájení: via M8 / 8 pins

Mechanické parametry

Závit objektivu: M58-mount (F-mount, M42, C-mount via adapter)
Šířka: 60 mm
Výška: 60 mm
Hloubka: 43.05 mm
Hmotnost: ≤ 235 g (M58-mount)
Materiál: housing: aluminum

Elektrické parametry

Rozsah napájecího napětí +Vs:
  • 12 - 24 V DC (external power supply)
  • 38 - 57 V (PoCL)
Spotřeba energie:
  • Approx. 5.5 W @ 24 VDC
  • Approx. 5.5 W @ 12 VDC (PoCL)

Nevolatilní paměť

Velikost flash paměti: 128 kB

Podmínky prostředí

Pracovní teplota: +5 - +65 °C @ T = measurement point
Vlhkost: 10 - 90 % (non-condensing)
Třída krytí: IP 40

Prohlášení o shodě

Prohlášení o shodě:
  • CE
  • RoHS
  • EAC
  • KC (R-R-BkR-LXC-200M)
