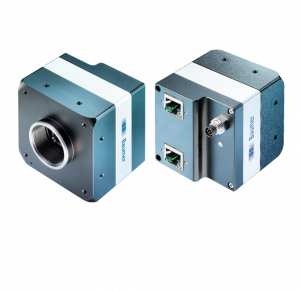

LXG-40NIR

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

2048 × 2048 px
ams (CMOSIS) CMV4000 V3
1″ CMOS
59 fps
Dual Gigabit Ethernet

Objednací číslo: 11137901
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer

Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS

+420 739 087 013

jakub.sedlmajer@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	ams (CMOSIS) CMV4000 V3
Mono/Color:	NIR
Typ snímače:	1″ CMOS
Typ závěrky:	Global shutter
Rozlišení:	2048 × 2048 px
Rozměry pixelu:	5.5 × 5.5 µm
Expoziční čas:	0.03 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum:	15.18 e-
Saturační kapacita:	8172 e-
Dynamický rozsah:	54.2 dB
Poměr signál/šum:	39.1 dB
Kvantová účinnost:	47.4 % @ 536 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 2048 × 2048 px, max. 59 fps Binning 2×2, 1024 × 1024 px, max. 180 fps Binning 1×2, 2048 × 1024 px, max. 118 fps Binning 2×1, 1024 × 2048 px, max. 81 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód):	Full Frame, 2048 × 2048 px, max. 180 fps
Formát pixelu:	Mono8 Mono10 Mono10 Packed

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 12 dB) Offset (0 - 63 LSB 10 Bit)
Barevné modely:	Mono NIR

Funkce kamery

Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software ActionCommand
Zpoždění spouštěcího signálu (trigger):	0 - 2 s, tracking and buffering of up to 256 trigger signals
Sequencer:	Automated control for series of images using different sets of parameters
Parametry sequenceru:	Exposure time gain factor Output ROI Offset x ROI Offset y
Digitální vstupy:	1 input line
Digitální výstupy:	3 output lines
Interní vyrovnávací paměť:	512 MB

Rozhraní a připojení

Datové rozhraní:	Dual Gigabit Ethernet, Transfer rate 2000 Mbits/sec, Connector: 2 x 8P8C Modular Jack (RJ45), screwable type
Rozhraní:	M8 / 8 pins
Napájení:	via M8 / 8 pins

Mechanické parametry

Závit objektivu:	C-mount
Šířka:	60 mm
Výška:	60 mm
Hloubka:	52.4 mm
Hmotnost:	≤ 340 g
Materiál:	housing: aluminum

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 24 V DC (external power supply) 36 - 57 V DC (Power over Ethernet)
Spotřeba energie:	Approx. 6.2 W @ 24 VDC Approx. 5.2 W @ 48 VDC (PoE)

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	+5 - +64 °C @ T = measurement point
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS
EAC

Nákresy

Rozměrový výkres

11137901.png | stáhnout (png, 2025-07-11 21:22:39)

Ke stažení

Datový list

Data sheet – LXG-40NIR | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:34:03)
Data sheet – LXG-40NIR | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:34:03)
Detailed data sheet – LXG-40NIR | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:14:45)

Rychlý start

Quick Start Guide LXG cameras | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:57)

Manuál

User’s Guide LXG cameras | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:31)

Certifikáty/ osvědčení

EU Declaration of Conformity (CE) | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-24 16:53:04)

Další informace

EMVA 1288 Summary Sheet | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:24)
Compliant list for Baumer industrial cameras (GigE) | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:50)

CAD

LXG-40NIR / STEP | stáhnout (zip, 2025-07-11 17:02:17)
ePlan macro - 11137901 | stáhnout (edz, 2023-09-20 09:52:14)

Software

Baumer IPConfig Tool v2.0.2 (Windows) | stáhnout (EN, zip, 2025-07-11 18:04:40)
