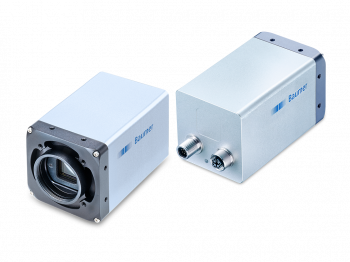

VLXT-240M.I

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

5312 × 4600 px
Sony IMX530
1.2″ CMOS
50 fps
10 GigE

Objednací číslo: 11701486
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer

Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS

+420 739 087 013

jakub.sedlmajer@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	Sony IMX530 Gen4
Mono/Color:	Mono
Typ snímače:	1.2″ CMOS
Typ závěrky:	Global shutter
Rozlišení:	5312 × 4600 px
Rozměry pixelu:	2.74 × 2.74 µm
Expoziční čas:	0.001 - 60000 ms

Kvalita dat (EMVA 1288)

Temný šum:	2.22 e-
Saturační kapacita:	9376 e-
Dynamický rozsah:	70.3 dB
Poměr signál/šum:	39.7 dB
Kvantová účinnost:	70.8 % @ 536 nm 71.6 % @ 533 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 5312 × 4600 px, max. 50 fps Binning 2×2, 2656 × 2300 px, max. 181 fps Binning 2×1, 2656 × 4600 px, max. 62 fps Binning 1×2, 5312 × 2300 px, max. 62 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód):	Full Frame, 5312 × 4600 px, max. 62 fps
Formát pixelu:	Mono8 Mono10 Mono12 Mono12 Packed

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 48 dB) Offset (0 - 255 LSB 12 Bit)
Barevné modely:	Mono

Funkce kamery

Základní funkce:	Exposure Gain / Color Gain Trigger / Exposure Active (Flash) Binning 2x2 Partial Scan Offset Free Running Mode (Live Image) Multi ROI
Automatické funkce:	Exposure Auto Gain Auto
Předzpracování obrazu:	Image Flipping (X/Y) LUT / Gamma High Dynamic Range (HDR) Shading Correction Edge Sharpening Noise Reduction
Akvizice / Rozhraní:	Burst Mode Adjustable Framerate Short Exposure Time Enable Device Link Throughput Limit Internal Image Buffer
Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software ActionCommand
Zpoždění spouštěcího signálu (trigger):	0 - 2 s, tracking and buffering of up to 256 trigger signals
Procesní synchronizace:	Events Timer Trigger Delay Debouncer Counter Sequencer Trigger via Action CMD (GigE) Action CMD Request ID Trigger ID inside Chunk Additional Output Modes (e.g. Trigger Ready) PWM (PWM Duration / PWM Duty Cycle) Selectable Output format (e.g. Tri State, Push Pull) Chunk data inside transferred image Encoder support via Counter End trigger source 4 power outputs with up to 120 W (max. 48 V / 2.5 A)
Synchronizace času IEEE1588:	IEEE 1588 / Master and Slave function IEEE 1588 / Scheduled Action CMD IEEE 1588 / Synchronized Acquisition Framerate
Další funkce:	User Set Integrated temperature sensor Readable additional information (e.g. sensor information) Save Custom Data
Kontrola čočky:	Corning liquid lens
Sequencer:	Automated control for series of images using different sets of parameters
Parametry sequenceru:	Exposure time gain factor output line ROI Offset x ROI Offset y
Interní vyrovnávací paměť:	1024 MB 42 images (Trigger Mode) 1 image (Free Running Mode)

Rozhraní a připojení

Datové rozhraní:	10 Gigabit Ethernet, Transfer rate 10000 Mbits/sec, Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer rate 100 Mbits/sec, Connector: M12 / 8-pol x-coded (SACC-CI-M12FS-8CON-L180-10G)
Rozhraní:	M12 / 12 pins a-coded (SACC-CI-M12MS-12CON-L180)
Napájení:	via M12/12 pins a-coded

Mechanické parametry

Závit objektivu:	TFL-mount
Šířka:	60 mm
Výška:	60 mm
Hloubka:	99.7 mm
Hmotnost:	≤ 485 g
Materiál:	aluminum

Elektrické parametry

Rozsah napájecího napětí +Vs:	19.2 - 28.8 V DC (external power supply)
Spotřeba energie:	Approx. 12.8 W @ 24 VDC and 50 fps

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	0 - +60 ° @ T = measurement point
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40 IP 54 (with mounted tube and cable) IP 65 (with mounted tube and cable) IP 67 (with mounted tube and cable)

Digitální vstupy|výstupy

Linky:

2 input lines
4 power output lines with pulse width modulation (PWM) (max. 48 V / max. 2,5 A)
RS232

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS
EAC
UL recognized

Nákresy

Rozměrový výkres

11701487.png | stáhnout (png, 2025-07-12 04:16:13)

Schématický diagram

Prinzipdarstellung_VCXG.I_LXT.I_1_EN.png | stáhnout (png, 2025-07-12 01:46:21)

Ke stažení

Datový list

Data sheet – VLXT-240M.I | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:51:30)
Data sheet – VLXT-240M.I | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:51:30)
Detailed data sheet – VLXT-240M.I | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:04)

Rychlý start

Quick Start Guide VLXT | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:58)

Manuál

User’s Guide VLXT.I / VLXT.FO cameras | stáhnout | zobrazit (EN, pdf, 2025-05-19 15:00:06)

Certifikáty/ osvědčení

EU Declaration of Conformity (CE) | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-24 16:54:53)

Další informace

EMVA 1288 Summary Sheet | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:31)
Compliant list for Baumer industrial cameras (10 GigE) | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:50)

CAD

VLXT-240M.I / STEP | stáhnout (zip, 2025-07-11 17:01:06)

Software

Baumer IPConfig Tool v2.0.2 (Windows) | stáhnout (EN, zip, 2025-07-11 18:04:40)
