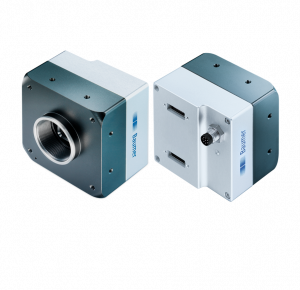

LXC-40M

Objednací číslo: 11148640, Výrobce: Baumer Electric AG

2048 × 2048 px
ams (CMOSIS) CMV4000 V3
1″ CMOS
180 fps
Camera Link® Full

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do poptávky

Poradím vám

Karel Fintes

Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS

+420 739 087 013

karel.fintes@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	ams (CMOSIS) CMV4000 V3
Mono/Color:	Mono
Typ snímače:	1″ CMOS
Typ závěrky:	Global shutter
Rozlišení:	2048 × 2048 px
Rozměry pixelu:	5.5 × 5.5 µm
Expoziční čas:	0.03 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum:	16.87 e-
Saturační kapacita:	8428 e-
Dynamický rozsah:	53.6 dB
Poměr signál/šum:	39.3 dB
Kvantová účinnost:	47.3 % @ 536 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 2048 × 2048 px, max. 180 fps Binning 2×2, 1024 × 1024 px, max. 180 fps Binning 1×2, 1024 × 2048 px, max. 180 fps Binning 2×1, 2048 × 1024 px, max. 180 fps
Formát pixelu:	Mono8 Mono10

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 12 dB) Offset (0 - 63 LSB 10 Bit)
Barevné modely:	Mono
Zpracování barev:	NA

Funkce kamery

Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software
Zpoždění spouštěcího signálu (trigger):	0 - 2 sec, tracking and buffering of up to 512 trigger signals
Sequencer:	Automated control for series of images using different sets of parameters
Parametry sequenceru:	Exposure time gain factor Output ROI Offset x ROI Offset y
Digitální vstupy:	1 input line
Digitální výstupy:	1 output line
Interní vyrovnávací paměť:	256 MB

Rozhraní a připojení

Datové rozhraní:	Camera Link Full, connector: 2 x Standard SDR26 (Mini CL)
Rozhraní:	M8 / 8 pins
Napájení:	via M8 / 8 pins

Mechanické parametry

Závit objektivu:	C-mount
Šířka:	60 mm
Výška:	60 mm
Hloubka:	43.05 mm
Hmotnost:	≤ 285 g
Materiál:	housing: aluminum

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 24 V DC (external power supply) 0 - 12 V (PoCL)
Spotřeba energie:	Approx. 3.8 W @ 24 VDC Approx. 3.8 W @ 12 VDC (PoCL)

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	+5 - +64 °C @ T = measurement point
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS
EAC

Příslušenství

Obsahuje:Napájení Starter Kit PCIe/Adapter Příslušenství k objektivu Objektiv Kabel Držáky a chladiče

Napájení

Další podobné produkty naleznete v kategorii: Napájecí zdroje

Foto	Produkt (1)	Popis	Skladová dostupnost
	Z-Power Supply Kit LX PX VCXG int.	universal power supply 12V/2,0A international with adapters for EU, US, UK, AU, KR power supply and process interface adapter cable for LX, PX and VCXG cameras, length 5,0 m	1 ks

Starter Kit

Další podobné produkty naleznete v kategorii: Starter kity

Foto	Produkt (1)	Popis	Skladová dostupnost
	LXCxx Starter Kit	Camera Link PCI Express x4 Interface Board trigger/flash cable, 5,0 m Camera Link cable SDR/SDR 5,0 m (2 pieces) power supply kit for LX, PX and VCXG cameras Mounting Adapter Type B (Tripod) Software (WINDOWS) via Download camera not included	na dotaz

PCIe/Adapter

Další podobné produkty naleznete v kategorii: PCIe | Adaptéry

Foto	Produkt (1)	Popis	Skladová dostupnost
	ZVA-PCIe-CL microEnable 5 marathon ACL	Camera Link board for image acquisition PCIe x4 (quad lane) 512 MB RAM	na dotaz

Příslušenství k objektivu

Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům

Produkt (5)	Popis	Skladová dostupnost
Close-up ring set ZVS-FP-RGST six-piece	Close-up ring set ZVS-FP-RGST six-piece 0,5, 1, 5, 10, 20, 40 mm	1 ks
Filter CL/27 (R2) ROT PENTAX	Ricoh color filter (red)	na dotaz
Filter Pol PENTAX PL27	Ricoh polarization filter linear filter thread	na dotaz
ZVI-FILTER POL. PL30.5 C91353	Ricoh polarization filter linear filter thread M30.5	na dotaz
ZVI-Filter Pol. PL40.5 C91301	Ricoh polarization filter linear filter thread M40.5	1 ks

Objektiv

Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům

Produkt (50)	Popis	Skladová dostupnost
Obj Kowa LM12HC 12mm/f1,4	Kowa lens 12,5 mm F 1,4-16 format 1" M.O.D. 0,3 m C-mount	na dotaz
Obj Kowa LM12HC-SW 12,5mm/f1,4	Kowa lens 12,5 mm F 1,4-16 format 1" locating screw for aperture and focus via RS485 interface M.O.D. 0,9 m C-mount	na dotaz
Obj Kowa LM12XC 12mm/f2,0	Kowa lens 12 mm F 2,0-22 format 4/3" M.O.D. 0,1 m C-mount	na dotaz
Obj Kowa LM16HC 16mm/f1,4	Kowa lens 16 mm F 1,4-16 format 1" M.O.D. 0,3 m C-mount	na dotaz
Obj Kowa LM16XC 16mm/f2,0	Kowa lens 16 mm F 2,0-22 format 4/3" M.O.D. 0,1 m C-mount	na dotaz
Obj Kowa LM25HC 25mm/f1,4	Kowa lens 25 mm F 1,4-16 format 1" M.O.D. 0,3 m C-mount	1 ks
Obj Kowa LM25HC-SW 25mm/f1,4	Kowa lens 25 mm F 1,4-16 format 1" M.O.D. 0,3 m SWIR optimized C-mount	na dotaz
Obj Kowa LM25XC 25mm/f2,0	Kowa lens 25 mm F 2,0-16 format 4/3" M.O.D. 0,15 m C-mount	na dotaz
Obj Kowa LM35HC 35mm/f1,4	Kowa lens 35 mm F 1,4-16 format 1" M.O.D. 0,3 m C-mount	na dotaz
Obj Kowa LM35HC-SW 35mm/f1,4	Kowa lens 35 mm F 1,4-16 format 1" M.O.D. 0,4 m SWIR optimized C-mount	na dotaz
Obj Kowa LM35XC 35mm/f2,0	Kowa lens 35 mm F 2,0-22 format 4/3" M.O.D. 0,2 m C-mount	na dotaz
Obj Kowa LM50HC 50mm/f1,4	Kowa lens 50 mm F 1,4-16 format 1" M.O.D. 0,5 m C-mount	na dotaz
Obj Kowa LM50HC-SW 50mm/f1,4	Kowa lens 50mm F1,4-16 format 1" M.O.D. 0,6 m SWIR optimized C-mount	na dotaz
Obj Kowa LM50XC 50mm/f2.0	Kowa lens 50 mm F 2,0-22 format 4/3" M.O.D. 0,3 m C-mount	na dotaz
Obj Kowa LM8HC 8mm/f1,4	Kowa lens 8 mm F 1,4-16 format 1" M.O.D. 0,1 m C-mount	na dotaz
Obj LINOS MeVis C 25mm/f1,6	Linos lens 25 mm F 1,6-16 format 1" M.O.D. 0,26 m C-mount	na dotaz
Obj TOURMALINE 2,8/50 C	Schneider Kreuznach lens 50 mm F 2,8-16 format 1.3" M.O.D. 0,135 m C-mount	na dotaz
Obj TURQUOISE 1,9/10 C	Schneider Kreuznach lens 10 mm F 1,9-16 format 1" M.O.D. 0,092 m C-mount	na dotaz
ZVL-Dimension_2.8/8_C	Carl Zeiss lens 8 mm F 2,8-22 format 4/3\'\' M.O.D. 0,102 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/12_C	Carl Zeiss lens 12 mm F 2,0-22 format 4/3\'\' M.O.D. 0,101 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/18_C	Carl Zeiss lens 18 mm F 2,0-22 format 4/3\'\' M.O.D. 0,090 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/25_C	Carl Zeiss lens 25 mm F 2,0-22 format 4/3\'\' M.O.D. 0,152 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/35_C	Carl Zeiss lens 35 mm F 2,0-22 format 4/3\'\' M.O.D. 0,209 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/50_C	Carl Zeiss lens 50 mm F 2,0-22 format 4/3\'\' M.O.D. 0,311 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC1220-9M	Ricoh Imaging lens 12 mm F 2.0-16 format 1,1" M.O.D. 0.08 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC1618-9M	Ricoh Imaging lens 16 mm F 1.8-16 format 1,1" M.O.D. 0.08 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC2518-9M	Ricoh Imaging lens 25 mm F 1,8-16 format 1,1" M.O.D. 0,1 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC3518-9M	Ricoh Imaging lens 35 mm F 1,6-16 format 1,1" M.O.D. 0,15 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC5024-9M	Ricoh Imaging lens 50 mm F 2,4-22 format 1,1" M.O.D. 0,2 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC7528-9M	Ricoh Imaging lens 75 mm F 2,8-32 format 1,1" M.O.D. 0,25 m locating screw for aperture and focus C-mount	na dotaz
ZVL-LM12FC24M	Kowa lens 12 mm F 1,8-16 format 1,1" M.O.D. 0,1 m C-mount	na dotaz
ZVL-LM16FC24M	Kowa lens 16 mm F 1,8-16 format 1,1" M.O.D. 0,1 m C-mount	na dotaz
ZVL-LM25FC24M	Kowa lens 25 mm F 1,8-16 format 1,1" M.O.D. 0,1 m C-mount	na dotaz
ZVL-LM35FC24M	Kowa lens 35 mm F 1,8-16 format 1,1" M.O.D. 0,2 m C-mount	na dotaz
ZVL-LM50FC24M	Kowa lens 50 mmm F 1,8-16 format 1,1" M.O.D. 0,2 m C-mount	na dotaz
ZVL-LM6FC24M	Kowa lens 6,5 mm F 2,5-16 format 1,1" M.O.D. 0,1 m C-mount	na dotaz
ZVL-LM6HC	Kowa lens 6 mm F 1,8-16 format 1" M.O.D. 0,1 m C-mount	na dotaz
ZVL-LM8FC24M	Kowa lens 8,5 mm F 2,5-16 format 1,1" M.O.D. 0,1 m C-mount	na dotaz
ZVL-V0826-MPZ	Computar lens 8 mm F 2,6-16 format 1″ M.O.D. 0,1 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V0828-MPY	Computar lens 8 mm F 2,8-16 format 1,1" M.O.D. 0,2 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V1226-MPZ	Computar lens 12 mm F 2,6-16 format 1″ M.O.D. 0,1 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V1228-MPY	Computar lens 12 mm F 2,8-16 format 1,1" M.O.D. 0,3 m locating screw for aperture and focus C-mount	1 ks
ZVL-V1624-MPZ	Computar lens 16 mm F 2,4-16 format 1″ M.O.D. 0,1 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V1628-MPY	Computar lens 16 mm F 2,8-16 format 1,1" M.O.D. 0,3 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V2520-MPZ	Computar lens 25 mm F 2,0-16 format 1″ M.O.D. 0,15 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V2528-MPY	Computar lens 25 mm F 2,8-16 format 1,1" M.O.D. 0,3 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V3522-MPZ	Computar lens 35 mm F 2,2-16 format 1″ M.O.D. 0,2 m locating screw for aperture and focus C-mount	3 ks
ZVL-V3528-MPY	Computar lens 35 mm F 2,8-16 format 1,1" M.O.D. 0,3 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V5024-MPZ	Computar lens 50 mm F 2,4-16 format 1″ M.O.D. 0,2 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V5028-MPY	Computar lens 50 mm F 2,8-16 format 1,1" M.O.D. 0,55 m locating screw for aperture and focus C-mount	na dotaz

Kabel

Další podobné produkty naleznete v kategorii: Kabely

Produkt (3)	Popis	Skladová dostupnost
Cable Mini CL SDR/SDR 5,0 m	Camera Link® interface cable SDR to SDR connector length 5,0 m up to 80MHz pixel clock	na dotaz
Z-ESG 32FP0500G	shielded process interface cable M8/8-pin female connector to open wires cable carrier compatible length 5,0 m	na dotaz
Z-ESW 31FH0500	process interface cable 90° angled M8/8-pin female connector to open wires length 5,0 m alternative article: CAM8.A8-11232605	na dotaz

Držáky a chladiče

Další podobné produkty naleznete v kategorii: Držáky | Chladiče

Produkt (6)	Popis	Skladová dostupnost
Heat Sink Type A	heat sink for TX, VCXG.I, VisiLine, VisiLine IP, LX and HX cameras incl. screws (hexagon socket) and washers 48 mm x 33 mm x 16,5 mm	1 ks
Heat Sink Type B	heat sink for TX, VCXG.I, VisiLine, VisiLine IP, LX and HX cameras incl. screws (hexagon socket) and washers 50 mm x 50 mm x 40 mm	na dotaz
Mounting Adapter Type B (Tripod)	camera mounting adapter for TX, VisiLine, VisiLine IP, VCXG.I, LXG, LXC, PX and SX/HX cameras incl. screws (hexagon socket) and washers stable bottom and tripod mounting	na dotaz
Mounting Adapter Type C	camera mounting adapter for TX, VisiLine, VisiLine IP, VCXG.I, LX and HX cameras incl. screws (hexagon socket) and washers stable sidewise mounting	na dotaz
Mounting Adapter Type H	camera mounting adapter for cameras of the CX, LX and QX series incl. screw (hexagon socket) rotatable mounting	1 ks
Mounting Adapter Type I	laser mounting adapter for Z-Lasers ZM18 lasers rotatable mounting	1 ks
