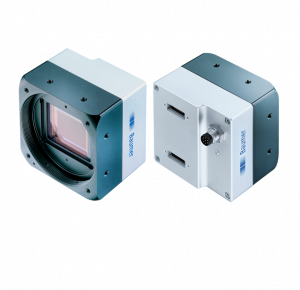

LXC-250C

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

5120 × 5120 px
Onsemi PYTHON 25K
APS-H CMOS
32 fps
Camera Link® Full

Objednací číslo: 11162827
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer

Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS

+420 739 087 013

jakub.sedlmajer@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	onsemi PYTHON 25K
Mono/Color:	Color
Barevný filtr:	RGB Bayer Mosaic
Typ snímače:	APS-H CMOS
Typ závěrky:	Global shutter
Rozlišení:	5120 × 5120 px
Rozměry pixelu:	4.5 × 4.5 µm
Expoziční čas:	0.03 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum:	11.97 e-
Saturační kapacita:	8560 e-
Dynamický rozsah:	56.5 dB
Poměr signál/šum:	39.3 dB
Kvantová účinnost:	35.8 % @ 465 nm 38.9 % @ 536 nm 39.2 % @ 631 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 5120 × 5120 px, max. 32 fps
Formát pixelu:	BayerGB8 BayerGB10

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 23,5 dB) Offset (0 - 63 LSB 10 Bit)
Barevné modely:	Raw Bayer
Zpracování barev:	NA

Funkce kamery

Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software ActionCommand
Zpoždění spouštěcího signálu (trigger):	0 - 2 s, tracking and buffering of up to 256 trigger signals
Sequencer:	Automated control for series of images using different sets of parameters
Parametry sequenceru:	Exposure time gain factor Output ROI Offset x ROI Offset y
Digitální vstupy:	1 input line
Digitální výstupy:	1 output line
Interní vyrovnávací paměť:	512 MB

Rozhraní a připojení

Datové rozhraní:	Camera Link Full, connector: 2 x Standard SDR26 (Mini CL)
Rozhraní:	M8 / 8 pins
Napájení:	via M8 / 8 pins

Mechanické parametry

Závit objektivu:	M58-mount (F-mount, M42, C-mount via adapter)
Šířka:	60 mm
Výška:	60 mm
Hloubka:	45.12 mm
Hmotnost:	≤ 235 g (M58-mount)
Materiál:	housing: aluminum

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 24 V DC (external power supply) 38 - 57 V (PoCL)
Spotřeba energie:	Approx. 7.8 W @ 24 VDC Approx. 7.8 W @ 12 VDC (PoCL)

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	+5 - +66 °C @ T = measurement point
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS
EAC

Nákresy

Rozměrový výkres

11162827.png | stáhnout (png, 2025-07-11 21:19:03)

Ke stažení

Datový list

Data sheet – LXC-250C | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:32:56)
Data sheet – LXC-250C | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:32:59)
Detailed data sheet – LXC-250C | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:14:44)

Rychlý start

Quick Start Guide LXC cameras | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:57)
Quickstart_LX-Lens_mount | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:39:57)

Manuál

User’s Guide LXC cameras | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:31)

Certifikáty/ osvědčení

EU Declaration of Conformity (CE) | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-24 16:53:11)

Další informace

EMVA 1288 Summary Sheet | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:24)
Compliant list for Baumer industrial cameras (Camera Link) | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:50)

CAD

LXC-250C / STEP | stáhnout (zip, 2025-07-11 17:02:14)
ePlan macro - 11162827 | stáhnout (edz, 2023-09-20 09:52:10)

Příslušenství

Obsahuje:Napájení Příslušenství k objektivu Objektiv Kabel Držáky a chladiče Osvětlení

Napájení

Další podobné produkty naleznete v kategorii: Napájecí zdroje

Foto	Produkt (1) / Popis	Skladová dostupnost
	Z-Power Supply Kit LX PX VCXG int. universal power supply 12V/2,0A international with adapters for EU, US, UK, AU, KR power supply and process interface adapter cable for LX, PX and VCXG cameras, length 5,0 m	1 ks

Příslušenství k objektivu

Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům

Foto	Produkt (7) / Popis	Skladová dostupnost
	Adapter M58 / C-Mount Adaptér M58 / C-mount	na dotaz
	Adapter M58 / F-Mount Adaptér M58 / F-mount	na dotaz
	Adapter M58 / M42x1-Mount (16 mm) Adaptér M58 / M42x1-mount (16 mm)	na dotaz
	Adapter M58 / M42x1-Mount (18 mm) Adaptér M58 / M42x1-mount (18 mm)	na dotaz
	Adapter M58 / M42x1-Mount (26,8 mm) Adaptér M58 / M42x1-mount (26,8 mm)	na dotaz
	Adapter M58 / M42x1-Mount (45,5 mm) Adaptér M58 / M42x1-mount (45,5 mm)	na dotaz
	Adapter M58 / M42x1-Mount (9,9 mm) Adaptér M58 / M42x1-mount (26,8 mm)	na dotaz

Objektiv

Další podobné produkty naleznete v kategorii: Objektivy | Příslušenství k objektivům

Foto	Produkt (18) / Popis	Skladová dostupnost
	ZVL-FL-YFL3528 Ricoh Imaging lens 35 mm F 2,8-22 format 45 mm M.O.D. 0,19 m locating screw for aperture and focus F-mount	na dotaz
	ZVL-FL-YFL5028 Ricoh Imaging lens 50 mm F 2,8-22 format 45 mm M.O.D. 0,25 m locating screw for aperture and focus F-mount	na dotaz
	ZVL-Interlock_Compact_2.4/25_M42 Carl Zeiss lens 25 mm F 2,4-22 format 43 mm M.O.D. 0,25 m locating screw for aperture and focus M42-mount	na dotaz
	ZVL-Interlock_Compact_2.4/85_M42 Carl Zeiss lens 85 mm F 2,4-22 format 43 mm M.O.D. 0,8 m locating screw for aperture and focus M42-mount	na dotaz
	ZVL-Interlock_Compact_2.8/21_M42 Carl Zeiss lens 21 mm F 2,8-22 format 43 mm M.O.D. 0,25 m locating screw for aperture and focus M42-mount	na dotaz
	ZVL-Interlock_Compact_2/35_M42 Carl Zeiss lens 35 mm F 2,0-22 format 43 mm M.O.D. 0,3 m locating screw for aperture and focus M42-mount	na dotaz
	ZVL-Interlock_Compact_2/50_M42 Carl Zeiss lens 50 mm F 2,0-22 format 43 mm M.O.D. 0,45 m locating screw for aperture and focus M42-mount	na dotaz
	ZVL-LSF10528-F Myutron lens 105 mm F 2,8-22 format 46 mm M.O.D. 0,43 m locating screw for aperture and focus F-mount	na dotaz
	ZVL-LSF10528-U58 Myutron lens 105 mm F 2,8-22 format 46 mm M.O.D. 0,43 m locating screw for aperture and focus M58-mount focal flange distance 12 mm	na dotaz
	ZVL-LSF20035-F Myutron lens 200 mm F 3,5-32 format 46 mm M.O.D. 0,85 m locating screw for aperture and focus F-mount	na dotaz
	ZVL-LSF20035-U58 Myutron lens 200 mm F 3,5-32 format 46 mm M.O.D. 0,85 m locating screw for aperture and focus M58-mount focal flange distance 12 mm	na dotaz
	ZVL-LSF2528-F Myutron lens 25 mm F 2,8-22 format 44 mm M.O.D. 0,14 m locating screw for aperture and focus F-mount	na dotaz
	ZVL-LSF2528-U58 Myutron lens 25 mm F 2,8-22 format 44 mm M.O.D. 0,14 m locating screw for aperture and focus M58-mount focal flange distance 12 mm	na dotaz
	ZVL-LSF3528-F Objektiv Myutron 35 mm F 2,8-22 formát 44 mm M.O.D. 0,23 m polohovací šroub pro clonu a ostření F-mount	na dotaz
	ZVL-LSF3528-U58 Myutron lens 35 mm F 2,8-22 format 44 mm M.O.D. 0,23 m locating screw for aperture and focus M58-mount focal flange distance 12 mm	na dotaz
	ZVL-LSF5028-F Myutron lens 50 mm F 2,8-22 format 44 mm M.O.D. 0,19 m locating screw for aperture and focus F-mount	na dotaz
	ZVL-LSF5028-U58 Myutron lens 50 mm F 2,8-22 format 44 mm M.O.D. 0,19 m locating screw for aperture and focus M58-mount focal flange distance 12 mm	na dotaz
	ZVL-Rodagon-F_40mm_f5.6 Linos lens 40 mm f 5,6 format 44 mm M.O.D. 0,094 m locating screw for focus F-mount	na dotaz

Kabel

Další podobné produkty naleznete v kategorii: Kabely

Foto	Produkt (3) / Popis	Skladová dostupnost
	Cable Mini CL SDR/SDR 5,0 m Camera Link® interface cable SDR ke konektoru SDR Délka 5,0 m up to 80MHz pixel clock	na dotaz
	Z-ESG 32FP0500G shielded process interface cable M8/8-pin female connector to open wires cable carrier compatible length 5,0 m	na dotaz
	Z-ESW 31FH0500 process interface cable 90° angled M8/8-pin female connector to open wires length 5,0 m alternative article: CAM8.A8-11232605	na dotaz

Držáky a chladiče

Další podobné produkty naleznete v kategorii: Držáky | Chladiče

Foto	Produkt (6) / Popis	Skladová dostupnost
	Heat Sink Type A heat sink for TX, VCXG.I, VisiLine, VisiLine IP, LX and HX cameras incl. screws (hexagon socket) and washers 48 mm x 33 mm x 16,5 mm	1 ks
	Heat Sink Type B heat sink for TX, VCXG.I, VisiLine, VisiLine IP, LX and HX cameras incl. screws (hexagon socket) and washers 50 mm x 50 mm x 40 mm	na dotaz
	Mounting Adapter Type B (Tripod) camera mounting adapter for TX, VisiLine, VisiLine IP, VCXG.I, LXG, LXC, PX and SX/HX cameras incl. screws (hexagon socket) and washers stable bottom and tripod mounting	na dotaz
	Mounting Adapter Type C camera mounting adapter for TX, VisiLine, VisiLine IP, VCXG.I, LX and HX cameras incl. screws (hexagon socket) and washers stable sidewise mounting	na dotaz
	Mounting Adapter Type H camera mounting adapter for cameras of the CX, LX and QX series incl. screw (hexagon socket) rotatable mounting	1 ks
	Mounting Adapter Type I laser mounting adapter for Z-Lasers ZM18 lasers rotatable mounting	1 ks

Osvětlení

Foto	Produkt (32)
	Baumer ZVI-BL-310/54-IR
	Baumer ZVI-BL-310/54-R
	Baumer ZVI-BL-310/54-W
	Baumer ZVI-RL-80/141-IR
	Baumer ZVI-RL-80/141-R
	Baumer ZVI-RL-80/141-W
	FFPR-i100-W
	FLDL-i150x15-W
	FLDL-TP-Si200x100-W
	FLDL-TP-Si36-W
	FLDL-TP-Si85x77-W
	FLDR-i90B-IR24
	FLDR-i90B-SR24
	FLDR-i90B-W
	FLFL-Si60-IR24
	ZVI-ARCUSM_24VDC_WEIß_120°
	ZVI-FLDL-i86x15-W
	ZVI-HELIOS-130_IP65_weiß_80°_24VDC_M8
	ZVI-HILIGHT120_24VDC_WEIß
	ZVI-HILIGHT80_24VDC_WEIß
	ZVI-LED Spot5WFL-B/SPS-220
	ZVI-LED Spot5WFL-IR850/SPS-220
	ZVI-LED Spot5WFL-R/SPS-220
	ZVI-LED Spot5WFL-W/SPS-220
	ZVI-LOGO2_24VDC_ROT617NM_30°
	ZVI-RONDOLX_24VDC_IR850NM_120°
	ZVI-RONDOLX_24VDC_IR850NM_50°
	ZVI-RONDOLX_24VDC_WEIß_120°
	ZVI-TOPLIGHT80_24VDC_rot617nm_30°
	ZVI-TOPLINED1_24VDC_ROT617NM_30°
	ZVI-TOPLINED1_24VDC_SHWEIß_120°
	ZVI-TOPLINED1_24VDC_WEIß_120°
