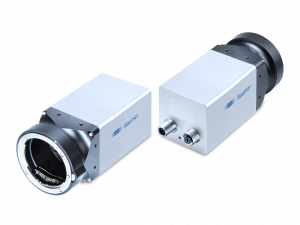

VLXT-490M.I.EF

VLXT-490M.I.EF
  • 7008 × 7000 px
  • Gpixel GMAX3249
  • 2.3″ CMOS
  • 23 fps
  • 10 GigE
Objednací číslo: 11705804
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Informace o snímači

Snímač: Gpixel GMAX3249
Mono/Color: Mono
Typ snímače: 2.3″ CMOS
Typ závěrky: Global shutter
Rozlišení: 7008 × 7000 px
Rozměry pixelu: 3.2 × 3.2 µm
Expoziční čas: 0.02 - 60000 ms

Kvalita dat (EMVA 1288)

Temný šum: 5.3 e-
Saturační kapacita: 11797 e-
Dynamický rozsah: 66 dB
Poměr signál/šum: 40.7 dB
Kvantová účinnost:
  • 61 % @ 535 nm
  • 60.9 % @ 533 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:
  • Full Frame, 7008 × 7000 px, max. 23 fps
  • Binning 2×2, 3504 × 3500 px, max. 23 fps
  • Binning 2×1, 3504 × 7000 px, max. 23 fps
  • Binning 1×2, 7008 × 3500 px, max. 23 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód): Full Frame, 7008 × 7000 px, max. 23 fps
Formát pixelu:
  • Mono8
  • Mono10
  • Mono12
  • Mono12 Packed

Předzpracování obrazu

Analogové ovládací prvky:
  • Gain (0 - 44 dB)
  • Offset (-256 - 255 LSB 12 Bit)
Barevné modely: Mono

Funkce kamery

Základní funkce:
  • Exposure
  • Gain
  • Trigger / Exposure Active (Flash)
  • Binning 2x2
  • Partial Scan
  • Offset
  • Free Running Mode (Live Image)
  • Multi ROI
Automatické funkce:
  • Exposure Auto
  • Gain Auto
Předzpracování obrazu:
  • Image Flipping (X/Y)
  • LUT / Gamma
  • Shading Correction
  • Edge Sharpening
  • Noise Reduction
Akvizice / Rozhraní:
  • Burst Mode
  • Adjustable Framerate
  • Short Exposure Time Enable
  • Device Link Throughput Limit
  • Internal Image Buffer
Synchronizace:
  • free running
  • trigger
Zdroje spouštěcího signálu (trigger):
  • Hardware
  • Software
  • ActionCommand
Zpoždění spouštěcího signálu (trigger): 0 - 2 s, tracking and buffering of up to 256 trigger signals
Procesní synchronizace:
  • Events
  • Timer
  • Trigger Delay
  • Debouncer
  • Counter
  • Sequencer
  • Trigger via Action CMD (GigE)
  • Action CMD Request ID
  • Trigger ID inside Chunk
  • Additional Output Modes (e.g. Trigger Ready)
  • PWM (PWM Duration / PWM Duty Cycle)
  • Selectable Output format (e.g. Tri State, Push Pull)
  • Chunk data inside transferred image
  • Encoder support via Counter End trigger source
  • 4 power outputs with up to 120 W (max. 48 V / 2.5 A)
Synchronizace času IEEE1588:
  • IEEE 1588 / Master and Slave function
  • IEEE 1588 / Scheduled Action CMD
  • IEEE 1588 / Synchronized Acquisition Framerate
Další funkce:
  • User Set
  • Integrated temperature sensor
  • Readable additional information (e.g. sensor information)
  • Save Custom Data
Kontrola čočky: Canon EF
Interní vyrovnávací paměť:
  • 1024 MB
  • 21 images (Trigger Mode)
  • 1 image (Free Running Mode)

Rozhraní a připojení

Datové rozhraní: 10 Gigabit Ethernet, Transfer rate 10000 Mbits/sec, Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer rate 100 Mbits/sec, Connector: M12 / 8-pol x-coded (SACC-CI-M12FS-8CON-L180-10G)
Rozhraní: M12 / 12 pins a-coded (SACC-CI-M12MS-12CON-L180)
Napájení: via M12/12 pins a-coded

Mechanické parametry

Závit objektivu: Canon EF-mount
Šířka: 60 mm
Výška: 60 mm
Hloubka: 136.1 mm
Hmotnost: ≤ 485 g
Materiál: aluminum, hard-anodized

Elektrické parametry

Rozsah napájecího napětí +Vs: 19.2 - 28.8 V DC (external power supply)
Spotřeba energie: Approx. 13.7 W @ 24 VDC and 23 fps

Nevolatilní paměť

Velikost flash paměti: 128 kB

Podmínky prostředí

Pracovní teplota: -30 - +70 °C @ T = measurement point
Vlhkost: 10 - 90 % (non-condensing)
Třída krytí: IP 40 (with mounted lens and cable)

Digitální vstupy|výstupy

Linky:
  • 2 input lines
  • 4 power output lines with pulse width modulation (PWM) (max. 48 V / max. 2,5 A)
  • RS232
Zdroje výstupů:
  • Off
  • Exposure Active
  • Timer1
  • Readout Active
  • User0
  • User1
  • User2
  • TriggerReady

Prohlášení o shodě

Prohlášení o shodě:
  • CE
  • RoHS
