IR30.D24L-N60.IA1E.7BO - Inductive distance sensors

IR30.D24L-N60.IA1E.7BO - Inductive distance sensors
Objednací číslo: 11179051

Základní shrnutí:

  • 0 … 24 mm
  • current output
  • external Teach-in
  • connector M12
  • -25 … 75 °C
  • IP 67
Dostupnost: na dotaz

Poradím vám

Ing. Martin Bulenínec
Produktový specialista
Průmyslové snímače Baumer

Parametry

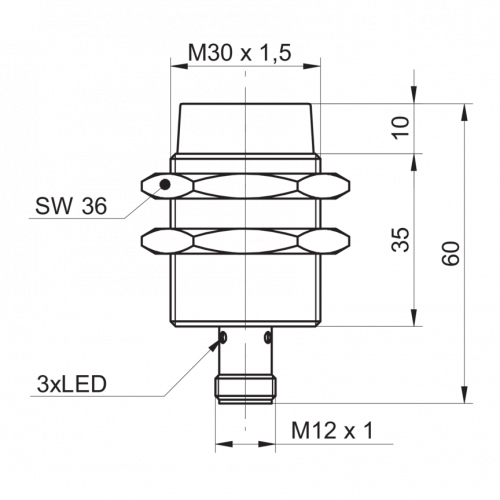

Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Základní parametry

Montážní typ: Non-flush
Speciální typ: Linearized
Měřicí vzdálenost Sd: 0 - 24 mm
Citlivost: 0,67 mA/mm
Rozlišení:
  • < 0,005 mm (stat.)
  • < 0,01 mm (dynam.)
Opakovatelnost: < 0,02 mm
Nastavení: External Teach-in
nastavitelné módy: 1-point analog, 2-point analog, factory reset
Chyba linearity: ± 480 µm
Teplotní drift: ± 6 % (Full Scale)
Zpětná vazba pro učení: LED yellow

Elektrické parametry

Čas odezvy: < 5 ms
Rozsah napájecího napětí +Vs: 8 - 36 VDC
Maximální spotřeba proudu (bez zátěže): 20 mA
Výstupní obvod: Current output
Výstupní signál: 4 ... 20 mA
Odpor zátěže: < 50 Ohm/V * Vs - 250 Ohm > 500 Ohm (Vs = 30 - 36 VDC)
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes

Mechanické parametry

Typ: Cylindrical threaded
Materiál pouzdra: Brass nickel plated
Rozměry: 30 mm
Délka pouzdra: 60 mm
Způsoby připojení: Connector M12
utahovací moment max.: 100 Nm

Okolní podmínky

Pracovní teplota: -25 - +75 °C
Třída krytí: IP 67
