IR18V.D08L-F50.UA1Z.9BCU/A002_E010
- 0 … 8 mm
- voltage output
- cable, 2 m
- -40 … 85 °C
- Protection class IP68 / IP69K
Objednací číslo: 11197223
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Flush |
| Speciální typ: |
|
| Měřicí vzdálenost Sd: | 0 - 8 mm |
| Citlivost: | 0,5 V/mm |
| Rozlišení: |
|
| Opakovatelnost: | 0.016 mm |
| Chyba linearity: | ± 120 µm |
| Teplotní drift: | ± 8 % (Full Scale) |
| Schválení | Osvědčení: |
|
Elektrické parametry
| Čas odezvy: | < 1 ms |
| Rozsah napájecího napětí +Vs: | 4.75 - 5.25 VDC |
| Maximální spotřeba proudu (bez zátěže): | 12 mA |
| Výstupní obvod: | Analog 0,5 ... 4,5 VDC |
| Odpor zátěže: | > 4500 Ohm |
| Ochrana proti zkratu: | Yes |
| Elektromagnetická odolnost (doprava): |
|
| Emise: |
|
Mechanické parametry
| Konstrukce: | Cylindrical threaded |
| Materiál aktivní části: | PBT |
| Materiál pouzdra: | Brass nickel plated |
| Rozměry: | 18 mm |
| Délka pouzdra: | 50 mm |
| Způsoby připojení: | Cable, L=2 m |
| utahovací moment max.: | 40 Nm (A: 28 Nm, B: 28 Nm) |
Okolní podmínky
| Pracovní teplota: | -40 - +85 °C |
| Třída krytí: |
|
Nákresy

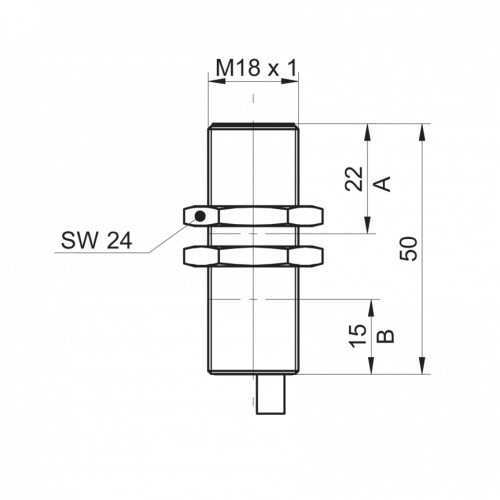

Výkresy
- 3964-IR18V.Dxxx-F50.xxxx.9BCU.png | stáhnout (png, 2025-07-12 01:03:50)

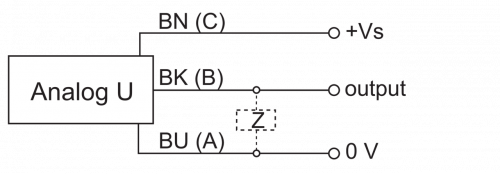

Diagram připojení
- Zchn-6100-AU-Deutsch-Con.png | stáhnout (png, 2025-07-12 01:03:39)
Ke stažení
Datový list
Rychlý start
Certifikáty/ osvědčení
CAD
- ePlan macro - 11197223 | stáhnout (edz, 2023-09-20 09:45:50)
Příslušenství
Periferie
Další podobné produkty naleznete v kategorii: Periferie
| Foto | Produkt (1) | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | ZTOOL-ALL.TEACH - Teach-in Adapter M12 Obj. číslo: 10141584 | Periferie | 1 ks |
Montážní příslušenství
Další podobné produkty naleznete v kategorii: Montážní příslušenství
| Foto | Produkt (13) / Popis | Produktová skupina | Skladová dostupnost |
|---|---|---|---|
 | Mounting base Obj. číslo: 11707702
| Montážní příslušenství | 1 ks |
 | Mounting plate series 500 and ø18 mm Obj. číslo: 11707699
| Montážní příslušenství | na dotaz |
 | Mounting rod 200 mm Obj. číslo: 11707688
| Montážní příslušenství | na dotaz |
 | Mounting rod 250 mm Obj. číslo: 11707697
| Montážní příslušenství | 2 ks |
 | Mounting rod 300 mm Obj. číslo: 11707687
| Montážní příslušenství | 3 ks |
 | Mounting rod with mounting plate holder 200 mm Obj. číslo: 11707685
| Montážní příslušenství | na dotaz |
 | Mounting rod with mounting plate holder 250 mm Obj. číslo: 11707698
| Montážní příslušenství | na dotaz |
 | Mounting rod with mounting plate holder 300 mm Obj. číslo: 11707686
| Montážní příslušenství | 1 ks |
 | Sensofix series 18 - Sensofix series 18 Obj. číslo: 10151658
| Montážní příslušenství | na dotaz |
 | Two-way connector Obj. číslo: 11707703
| Montážní příslušenství | 5 ks |
 | ZADAP-M18.LONG - Mounting bracket long series 18 (L design) Obj. číslo: 11172095
| Montážní příslušenství | 10 ks |
 | ZADAP-M18.SHORT - Mounting bracket short series 18 (L design) Obj. číslo: 11171584
| Montážní příslušenství | na dotaz |
 | ZADAP-M18.STANDARD - Mounting bracket series 18 Obj. číslo: 11172096
| Montážní příslušenství | na dotaz |
