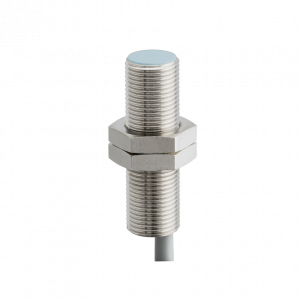

IR12.D04S-F40.UA1Z.7BCV - Inductive distance sensors
- 0 … 4 mm
- napěťový výstup
- Kabel, 2 m
- -25 … 75 °C
- IP 67
Objednací číslo: 11130475
Výrobce: Baumer Electric AG
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Základní parametry
| Montážní typ: | Flush |
| Měřicí vzdálenost Sd: | 0 - 4 mm |
| Rozlišení: |
|
| Opakovatelnost: | 0.01 mm |
| Chyba linearity: |
|
| Teplotní drift: |
|
Elektrické parametry
| Čas odezvy: | < 1 ms |
| Rozsah napájecího napětí +Vs: | 12 - 36 VDC |
| Maximální spotřeba proudu (bez zátěže): | 10 mA |
| Výstupní obvod: | Analog 0 ... 10 VDC |
| Odpor zátěže: | > 4000 Ohm |
| Ochrana proti zkratu: | Yes |
| Ochrana proti přepólování: | Yes |
Mechanické parametry
| Konstrukce: | Cylindrical threaded |
| Materiál aktivní části: | PBT |
| Materiál pouzdra: | Brass nickel plated |
| Rozměry: | 12 mm |
| Délka pouzdra: | 40 mm |
| Způsoby připojení: | Cable, L=2 m |
| utahovací moment max.: | 15 Nm (A: 10 Nm) |
Okolní podmínky
| Pracovní teplota: | -25 - +75 °C |
| Třída krytí: | IP 67 |
Nákresy
Výkresy
- 3908-IR12.Dxxx-F40.xxxx.7BCV.png | stáhnout (png, 2025-07-11 20:15:41)
Diagram připojení
- Zchn-6100-AU.png | stáhnout (png, 2025-07-11 17:43:17)
Ke stažení
Datový list
Rychlý start
Manuál
Certifikáty/ osvědčení
CAD
- ePlan macro - 11130475 | stáhnout (edz, 2023-09-20 09:46:59)
