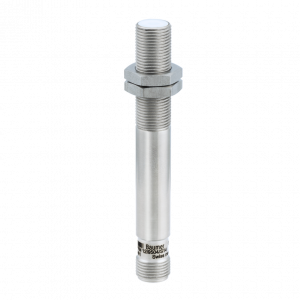

IPRM 12I9506/S14 - High precision analog sensors - high precision

Objednací číslo: 11017453

Základní shrnutí:

0 … 3 mm
current output
connector M12
60 °C
IP 67

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do poptávky

Poradím vám

Ing. Martin Bulenínec

Produktový specialista
Průmyslové snímače Baumer

+420 734 153 954

martin.buleninec@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Montážní typ:	Quasi-flush
Rychlost měření:	< 1 mm / ms
Měřicí vzdálenost Sd:	0 - 3 mm
Rozlišení:	< 0,08 µm (stat. 10 Hz) < 0,17 µm (dynam. 520 Hz) < 0,013 µm (range center)
Chyba linearity:	± 150 µm
Opakovatelnost:	< 1 µm
Teplotní drift:	± 25 µm

Elektrické parametry

Rozsah napájecího napětí +Vs:	15 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	50 mA
Výstupní obvod:	Current output
Výstupní signál:	0 ... 20 mA
Odpor zátěže +Vs min.:	< 100 Ohm
Odpor zátěže +Vs max.:	< 400 Ohm
Pokles napětí Vd:	< 7 VDC
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Typ:	Cylindrical threaded
Rozměry:	12 mm
Délka pouzdra:	90 mm
Materiál pouzdra:	Steel (9 SMn (Pb) 28/36)
Materiál aktivní části:	Ceramic
Způsoby připojení:	Connector M12

Okolní podmínky

Pracovní teplota:	0 - +60 °C
Třída krytí:	IP 67
