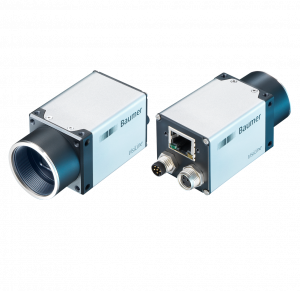

VLG-24M

VLG-24M
  • 1920 × 1200 px
  • Sony IMX249
  • 1/1.2" CMOS
  • 38 fps
  • Gigabit Ethernet
Objednací číslo: 11143091
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer
Ing. Jakub Sedlmajer
Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS
Ing. Jakub Sedlmajer - QR Kontakt
+420 739 087 013
jakub.sedlmajer@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Informace o snímači

Snímač: Sony IMX249 Gen1
Mono/Color: Mono
Typ snímače: 1/1.2" CMOS
Typ závěrky: Global shutter
Rozlišení: 1920 × 1200 px
Rozměry pixelu: 5.86 × 5.86 µm
Expoziční čas: 0.045 - 60000 ms

Kvalita dat (EMVA 1288)

Temný šum: 6.2 e-
Saturační kapacita: 32402 e-
Dynamický rozsah: 73.1 dB
Poměr signál/šum: 45.1 dB
Kvantová účinnost: 66.3 % @ 536 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní: Full Frame, 1920 × 1200 px, max. 38 fps
Formát pixelu:
  • Mono8
  • Mono12
  • Mono12 Packed

Předzpracování obrazu

Analogové ovládací prvky:
  • Gain (0 - 48 dB)
  • Offset (0 - 255 LSB 12 Bit)
Barevné modely: Mono

Funkce kamery

Synchronizace:
  • free running
  • trigger
Zdroje spouštěcího signálu (trigger):
  • Hardware
  • Software
  • ActionCommand
Zpoždění spouštěcího signálu (trigger): 0 - 2 sec, tracking and buffering of up to 512 trigger signals
Sequencer: Automated control for series of images using different sets of parameters
Parametry sequenceru:
  • Exposure time
  • gain factor
  • output line
  • ROI Offset x
  • ROI Offset y
Digitální vstupy: 1 input line
Digitální výstupy: 3 output lines
Interní vyrovnávací paměť: 120 MB

Rozhraní a připojení

Datové rozhraní: Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer Rate 100 Mbits/sec, Connector: 8P8C Modular Jack (RJ45), screwable type
Rozhraní: SACC-DSI-M8FS-3CON-M10-L180 SH
Napájení: SACC-DSI-M 8MS-6CON-L180 SH

Mechanické parametry

Závit objektivu: C-mount
Šířka: 33 mm
Výška: 33 mm
Hloubka: 48 mm
Hmotnost: ≤ 125 g
Materiál:
  • camera support: aluminum
  • case and back plane: zinc die casting, nickel-plated, IP 40

Elektrické parametry

Rozsah napájecího napětí +Vs:
  • 12 - 24 V DC (external power supply)
  • 36 - 57 V DC (Power over Ethernet)
Spotřeba energie:
  • Approx. 3.5 W @ 12 VDC und 38.5 fps
  • Approx. 3.8 W @ 48 VDC (PoE) and 38.5 fps

Nevolatilní paměť

Velikost flash paměti: 128 kB

Podmínky prostředí

Pracovní teplota: +5 - +50 °C
Vlhkost: 10 - 90 % (non-condensing)
Třída krytí: IP 40

Digitální vstupy|výstupy

Linky:
  • 1 input line
  • 3 output lines

Prohlášení o shodě

Prohlášení o shodě:
  • CE
  • RoHS
