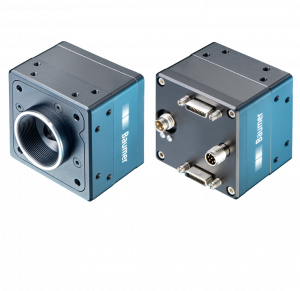

HXC20NIR

Objednací číslo: 11047485, Výrobce: Baumer Electric AG

2048 × 1088 px
ams (CMOSIS) CMV2000
2/3″ CMOS
337 fps
Camera Link Full

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do poptávky

Poradím vám

Karel Fintes

Produktový specialista
Kamerové systémy Baumer, IOSS

+420 739 087 013

karel.fintes@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	ams (CMOSIS) CMV2000
Mono/Color:	NIR
Typ snímače:	2/3″ CMOS
Typ závěrky:	Global shutter
Rozlišení:	2048 × 1088 px
Rozměry pixelu:	5.5 × 5.5 µm
Expoziční čas:	0.02 - 1000 ms

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 2048 × 1088 px, max. 337 fps Binning 2×1, 1024 × 1088 px, max. 337 fps Subsampling 2×2, 1024 × 544 px, max. 664 fps
Formát pixelu:	Mono8 Mono10 Mono12

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 12 dB) Offset (0 - 255 LSB)
Barevné modely:	Mono NIR

Funkce kamery

Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software FrameGrabber
Zpoždění spouštěcího signálu (trigger):	0 - 2 sec, tracking and buffering of up to 512 trigger signals
Sequencer:	Automated control for series of images using different sets of parameters
Parametry sequenceru:	Exposure time gain factor Output
Digitální vstupy:	3 input line (each with Debouncer)
Digitální výstupy:	3 output lines
Interní vyrovnávací paměť:	256 MB

Rozhraní a připojení

Datové rozhraní:	Camera Link Full, connector: 2 x Standard SDR26 (Mini CL)
Rozhraní:	M8 / 8 pins
Napájení:	via M8 / 3 pins

Mechanické parametry

Závit objektivu:	C-mount (F-mount on request)
Šířka:	52 mm
Výška:	52 mm
Hloubka:	37 mm
Hmotnost:	≤ 185 g
Materiál:	housing: aluminum

Elektrické parametry

Rozsah napájecího napětí +Vs:	9.6 - 30 V DC
Spotřeba energie:	Approx. 5.5 W

Podmínky prostředí

Pracovní teplota:	+5 - +60 °C
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS
FCC
KC (MISP-REI-BkR-HXC40)
EAC

Foto	Produkt (1)	Popis	Skladová dostupnost
	Power Supply 24V/1,0A international	universal power supply 24V/1,0A international with adapters for EU, US, UK, AU, KR for SXG and HXG	na dotaz

Produkt (5)	Popis	Skladová dostupnost
Close-up ring set ZVS-FP-RGST six-piece	Close-up ring set ZVS-FP-RGST six-piece 0,5, 1, 5, 10, 20, 40 mm	1 ks
Filter CL/27 (R2) ROT PENTAX	Ricoh color filter (red)	na dotaz
Filter Pol PENTAX PL27	Ricoh polarization filter linear filter thread	na dotaz
ZVI-FILTER POL. PL30.5 C91353	Ricoh polarization filter linear filter thread M30.5	na dotaz
ZVI-Filter Pol. PL40.5 C91301	Ricoh polarization filter linear filter thread M40.5	1 ks

Produkt (36)	Popis	Skladová dostupnost
Obj Kowa LM12HC 12mm/f1,4	Kowa lens 12,5 mm F 1,4-16 format 1" M.O.D. 0,3 m C-mount	na dotaz
Obj Kowa LM12HC-SW 12,5mm/f1,4	Kowa lens 12,5 mm F 1,4-16 format 1" locating screw for aperture and focus via RS485 interface M.O.D. 0,9 m C-mount	na dotaz
Obj Kowa LM12XC 12mm/f2,0	Kowa lens 12 mm F 2,0-22 format 4/3" M.O.D. 0,1 m C-mount	na dotaz
Obj Kowa LM16HC 16mm/f1,4	Kowa lens 16 mm F 1,4-16 format 1" M.O.D. 0,3 m C-mount	na dotaz
Obj Kowa LM16XC 16mm/f2,0	Kowa lens 16 mm F 2,0-22 format 4/3" M.O.D. 0,1 m C-mount	na dotaz
Obj Kowa LM25HC 25mm/f1,4	Kowa lens 25 mm F 1,4-16 format 1" M.O.D. 0,3 m C-mount	1 ks
Obj Kowa LM25HC-SW 25mm/f1,4	Kowa lens 25 mm F 1,4-16 format 1" M.O.D. 0,3 m SWIR optimized C-mount	na dotaz
Obj Kowa LM25XC 25mm/f2,0	Kowa lens 25 mm F 2,0-16 format 4/3" M.O.D. 0,15 m C-mount	na dotaz
Obj Kowa LM35HC 35mm/f1,4	Kowa lens 35 mm F 1,4-16 format 1" M.O.D. 0,3 m C-mount	na dotaz
Obj Kowa LM35HC-SW 35mm/f1,4	Kowa lens 35 mm F 1,4-16 format 1" M.O.D. 0,4 m SWIR optimized C-mount	na dotaz
Obj Kowa LM35XC 35mm/f2,0	Kowa lens 35 mm F 2,0-22 format 4/3" M.O.D. 0,2 m C-mount	na dotaz
Obj Kowa LM50HC 50mm/f1,4	Kowa lens 50 mm F 1,4-16 format 1" M.O.D. 0,5 m C-mount	na dotaz
Obj Kowa LM50HC-SW 50mm/f1,4	Kowa lens 50mm F1,4-16 format 1" M.O.D. 0,6 m SWIR optimized C-mount	na dotaz
Obj Kowa LM8HC 8mm/f1,4	Kowa lens 8 mm F 1,4-16 format 1" M.O.D. 0,1 m C-mount	na dotaz
Obj LINOS MeVis C 25mm/f1,6	Linos lens 25 mm F 1,6-16 format 1" M.O.D. 0,26 m C-mount	na dotaz
Obj TOURMALINE 2,8/50 C	Schneider Kreuznach lens 50 mm F 2,8-16 format 1.3" M.O.D. 0,135 m C-mount	na dotaz
Obj TURQUOISE 1,8/16 C	Schneider Kreuznach lens 16 mm F 1,8-22 format 1" M.O.D. 0,155 m C-mount	na dotaz
Obj TURQUOISE 1,9/10 C	Schneider Kreuznach lens 10 mm F 1,9-16 format 1" M.O.D. 0,092 m C-mount	na dotaz
ZVL-Dimension_2.8/8_C	Carl Zeiss lens 8 mm F 2,8-22 format 4/3\'\' M.O.D. 0,102 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/12_C	Carl Zeiss lens 12 mm F 2,0-22 format 4/3\'\' M.O.D. 0,101 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/18_C	Carl Zeiss lens 18 mm F 2,0-22 format 4/3\'\' M.O.D. 0,090 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/25_C	Carl Zeiss lens 25 mm F 2,0-22 format 4/3\'\' M.O.D. 0,152 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/35_C	Carl Zeiss lens 35 mm F 2,0-22 format 4/3\'\' M.O.D. 0,209 m locating screw for aperture and focus C-mount	na dotaz
ZVL-Dimension_2/50_C	Carl Zeiss lens 50 mm F 2,0-22 format 4/3\'\' M.O.D. 0,311 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC1220-9M	Ricoh Imaging lens 12 mm F 2.0-16 format 1,1" M.O.D. 0.08 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC1618-9M	Ricoh Imaging lens 16 mm F 1.8-16 format 1,1" M.O.D. 0.08 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC2518-9M	Ricoh Imaging lens 25 mm F 1,8-16 format 1,1" M.O.D. 0,1 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC3518-9M	Ricoh Imaging lens 35 mm F 1,6-16 format 1,1" M.O.D. 0,15 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC5024-9M	Ricoh Imaging lens 50 mm F 2,4-22 format 1,1" M.O.D. 0,2 m locating screw for aperture and focus C-mount	na dotaz
ZVL-FL-BC7528-9M	Ricoh Imaging lens 75 mm F 2,8-32 format 1,1" M.O.D. 0,25 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V0828-MPY	Computar lens 8 mm F 2,8-16 format 1,1" M.O.D. 0,2 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V1228-MPY	Computar lens 12 mm F 2,8-16 format 1,1" M.O.D. 0,3 m locating screw for aperture and focus C-mount	1 ks
ZVL-V1628-MPY	Computar lens 16 mm F 2,8-16 format 1,1" M.O.D. 0,3 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V2528-MPY	Computar lens 25 mm F 2,8-16 format 1,1" M.O.D. 0,3 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V3528-MPY	Computar lens 35 mm F 2,8-16 format 1,1" M.O.D. 0,3 m locating screw for aperture and focus C-mount	na dotaz
ZVL-V5028-MPY	Computar lens 50 mm F 2,8-16 format 1,1" M.O.D. 0,55 m locating screw for aperture and focus C-mount	na dotaz

Produkt (3)	Popis	Skladová dostupnost
Cable Mini CL SDR/SDR 5,0 m	Camera Link® interface cable SDR to SDR connector length 5,0 m up to 80MHz pixel clock	na dotaz
Shielded cable 3 wires, 10,0 m	shielded power cable M8/3-pin female connector to open wires cable carrier compatible length 10,0 m	na dotaz
Z-ESG 32FP0500G	shielded process interface cable M8/8-pin female connector to open wires cable carrier compatible length 5,0 m	na dotaz

Produkt (4)	Popis	Skladová dostupnost
Heat Sink Type A	heat sink for TX, VCXG.I, VisiLine, VisiLine IP, LX and HX cameras incl. screws (hexagon socket) and washers 48 mm x 33 mm x 16,5 mm	1 ks
Heat Sink Type B	heat sink for TX, VCXG.I, VisiLine, VisiLine IP, LX and HX cameras incl. screws (hexagon socket) and washers 50 mm x 50 mm x 40 mm	na dotaz
Mounting Adapter Type B (Tripod)	camera mounting adapter for TX, VisiLine, VisiLine IP, VCXG.I, LXG, LXC, PX and SX/HX cameras incl. screws (hexagon socket) and washers stable bottom and tripod mounting	na dotaz
Mounting Adapter Type C	camera mounting adapter for TX, VisiLine, VisiLine IP, VCXG.I, LX and HX cameras incl. screws (hexagon socket) and washers stable sidewise mounting	na dotaz
