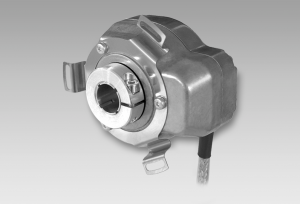

TIL

TIL
  • Robust industry standard
  • Max. 2048 pulses per revolution
  • Optical sensing method
  • Extra large bearings for maximum life-time
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±5 %
  • 8...26 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤85 mA
Pulzů na otáčku: 100 - 2048
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence: ≤120 kHz
Výstupní signál: A, B, N + inverted
Výstupní signál | rozhraní:
  • Linedriver/RS422
  • Push-pull short-circuit proof
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3

Mechanické provedení

Rozměr (příruby): 60 x 72 mm
Typ hřídele:
  • ø10 mm (through hollow shaft)
  • ø12 mm (through hollow shaft)
  • ø14 mm (through hollow shaft)
  • ø16 mm (through hollow shaft)
Montážní sada: 019
Ochrana EN 60529: IP 54
Provozní rychlost: ≤6000 rpm
Rozběhový točivý moment: ≤0.01 Nm (+20 °C)
Materiál:
  • Housing: aluminium
  • Shaft: stainless steel
Pracovní teplota: -20...+70 °C
Relativní vlhkost: 90 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 55-2000 Hz
  • EN 60068-2-27
  • Shock 100 g, 11 ms
Připojení: Cable 1 m
Přibližná hmotnost: 300 g
