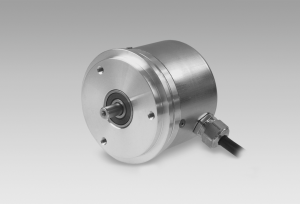

BDT

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Enkodér s hřídelí ø10 mm nebo ø6 mm
Optické snímání
Max. 5000 pulsů na otáčku
Upínací nebo synchro příruba
Průmyslový standard
Malá hloubka profilu

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 10...30 VDC 4.5...30 VDC
Spotřeba (typicky):	80 mA (5 VDC, w/o load) 60 mA (24 VDC, w/o load) 180 mA (4.5 VDC, w/o load)
Pulzů na otáčku:	10 - 5000
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤200 kHz (24K) ≤300 kHz (05A/25W)
Výstupní signál:	A 90° B, N + inverted
Výstupní signál \| rozhraní:	Antivalent Push-pull short-circuit proof Push-pull antiv. short-circuit proof
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø6 mm solid shaft (synchro flange)
Přípustné zatížení hřídele:	≤10 N axial ≤20 N radial
Příruba:	Synchro flange
Ochrana EN 60529:	IP 42 IP 65
Provozní rychlost:	≤12000 rpm (IP 42) ≤6000 rpm (IP 65)
Velikost provozního točivého momentu.:	0.0023 Nm (IP 42) 0.026 Nm (IP 65)
Materiál:	Housing: steel Housing: aluminium (connection ‑A) Flange: aluminium
Pracovní teplota:	-20...+85 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 10-200 Hz EN 60068-2-27 Shock 50 g, 11 ms
Připojení:	Connector M23, 12-pin Cable 2 m
Přibližná hmotnost:	300 g

Nákresy

Výkresy

BDH_BDT-MZ-X-01.png | stáhnout (png, 2025-07-11 21:50:09)
BDH_BDT-MZ-X-02.png | stáhnout (png, 2025-07-11 21:50:22)
BDH_BDT-MZ-X-03.png | stáhnout (png, 2025-07-11 21:50:34)
BDH_BDT-MZ-X-04.png | stáhnout (png, 2025-07-11 21:50:46)
BDH_BDT-MZ-X-05.png | stáhnout (png, 2025-07-11 21:50:57)
BDH_BDT-MZ-X-06.png | stáhnout (png, 2025-07-11 21:51:09)
BDH_BDT-MZ-X-07.png | stáhnout (png, 2025-07-11 21:51:20)
BDH_BDT-MZ-X-08.png | stáhnout (png, 2025-07-11 21:51:31)
BDH_BDT-MZ-X-09.png | stáhnout (png, 2025-07-11 21:51:42)

Ke stažení

Datový list

BDT | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:22:55)
BDT | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:55)

výstupní spínání

Output circuits incremental encoder | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:13:48)
Output circuits incremental encoder | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:13:48)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Foto	Produkt (3)
	Clamp set ø15 mm Obj. číslo: 10252773
	Mounting adaptor Obj. číslo: 10117667
	Set of eccentric fixings for mounting clamp (10117667) Obj. číslo: 10117668

Konektory a kabely

Foto	Produkt (4)
	Female connector M23, 12-pin, straight, with cable 10 m (ESG 23JH01000GVI) Obj. číslo: 11176944
	Female connector M23, 12-pin, straight, with cable 2 m (ESG 23JH0200GVI) Obj. číslo: 11176945
	Female connector M23, 12-pin, straight, with cable 5 m (ESG 23JH0500GVI) Obj. číslo: 11176942
	Female connector M23, 12-pin, straight, without cable Obj. číslo: 10107687
