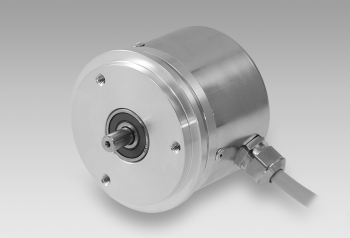

BDT sine
- Encoder with solid shaft ø6 mm
- Optical sensing method
- Up to 5000 sinewaves cycles per turn
- Sine output
- Small profile depth
- Synchro flange
Výrobce: Baumer Electric AG
Dostupnost: na dotaz
Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.
Poradím vám
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty
Parametry
Elektrické vlastnosti
| Napájecí napětí: | 5 VDC ±5 % |
| Spotřeba (typicky): | 100 mA (5 VDC, w/o load) |
| Počet sinusových cyklů za jednu otáčku: | 1000 - 5000 |
| Referenční signál: | Zero pulse, width 90° |
| Typ snímání: | Optical |
| Výstupní frekvence: | ≤160 kHz |
| Výstupní signál: | A 90° B, N + inverted |
| Výstupní signál | rozhraní: | SinCos 1 Vpp |
| Odolnost proti rušení dle: | EN 61000-6-2 |
| Vyzařované rušení dle: | EN 61000-6-3 |
| Schválení: | UL approval / E217823 |
Mechanické provedení
| Rozměr (příruby): | ø58 mm |
| Typ hřídele: | ø6 mm solid shaft (synchro flange) |
| Přípustné zatížení hřídele: |
|
| Příruba: | Synchro flange |
| Ochrana EN 60529: |
|
| Provozní rychlost: |
|
| Velikost provozního točivého momentu.: |
|
| Materiál: |
|
| Pracovní teplota: | -20...+85 °C |
| Relativní vlhkost: | 95 % non-condensing |
| Odolnost: |
|
| Připojení: |
|
| Přibližná hmotnost: | 300 g |
