BDK

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

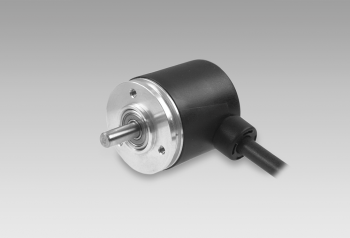

Kompaktní enkodér s hřídeli ø5 mm
Optické snímání
Max. 2048 pulsů na otáčku
Pouzdro ø30 mm
Rychlost otáčení max. 12000 ot./min.
Synchro příruba

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 10...30 VDC
Spotřeba (typicky):	60 mA (5 VDC, w/o load) 30 mA (24 VDC, w/o load)
Pulzů na otáčku:	10 - 2048
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤100 kHz
Výstupní signál:	A 90° B, N + inverted
Výstupní signál \| rozhraní:	Linedriver/RS422 Push-pull short-circuit proof
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø30 mm
Typ hřídele:	ø5 mm solid shaft
Přípustné zatížení hřídele:	≤10 N axial ≤10 N radial
Příruba:	Synchro flange
Ochrana EN 60529:	IP 42 IP 64
Provozní rychlost:	≤12000 rpm (IP 42) ≤6000 rpm (IP 64)
Velikost provozního točivého momentu.:	0.0014 Nm (IP 42) 0.0075 Nm (IP 64)
Materiál:	Housing: polyamide black Flange: aluminium
Pracovní teplota:	-20...+85 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 16-200 Hz EN 60068-2-27 Shock 50 g, 11 ms
Připojení:	Connector M9, 5-pin Connector M9, 8-pin Cable 1 m
Přibližná hmotnost:	85 g

Nákresy

Výkresy

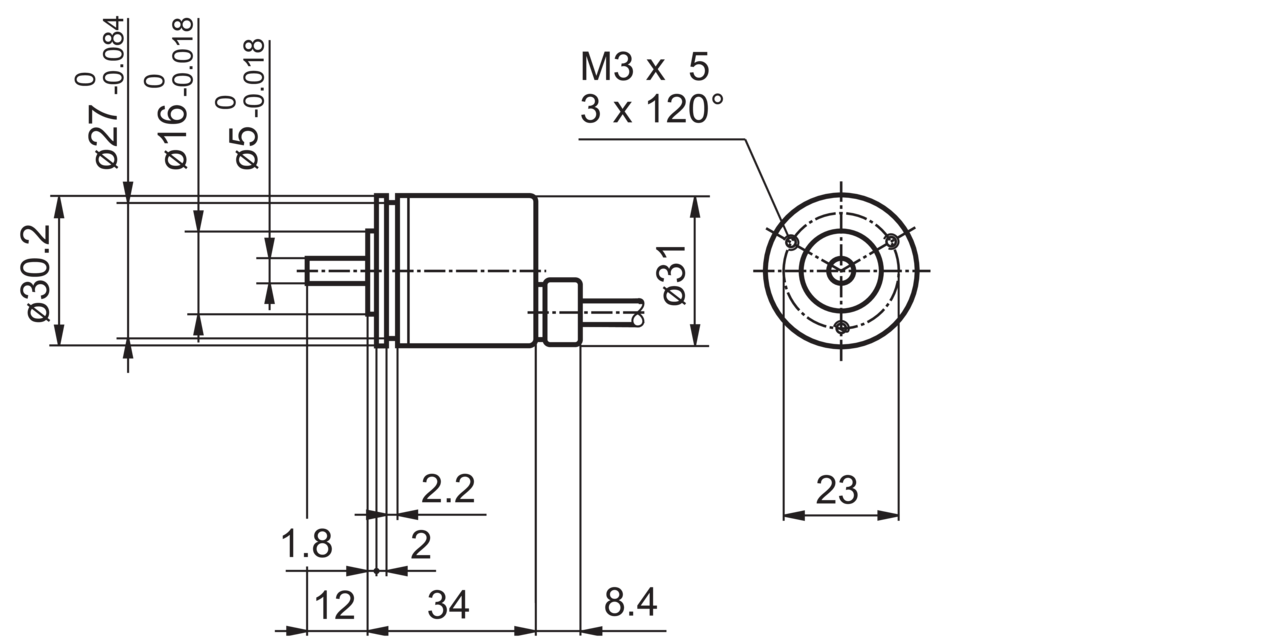

BDK-MZ-X-01.png | stáhnout (png, 2025-07-11 21:51:53)

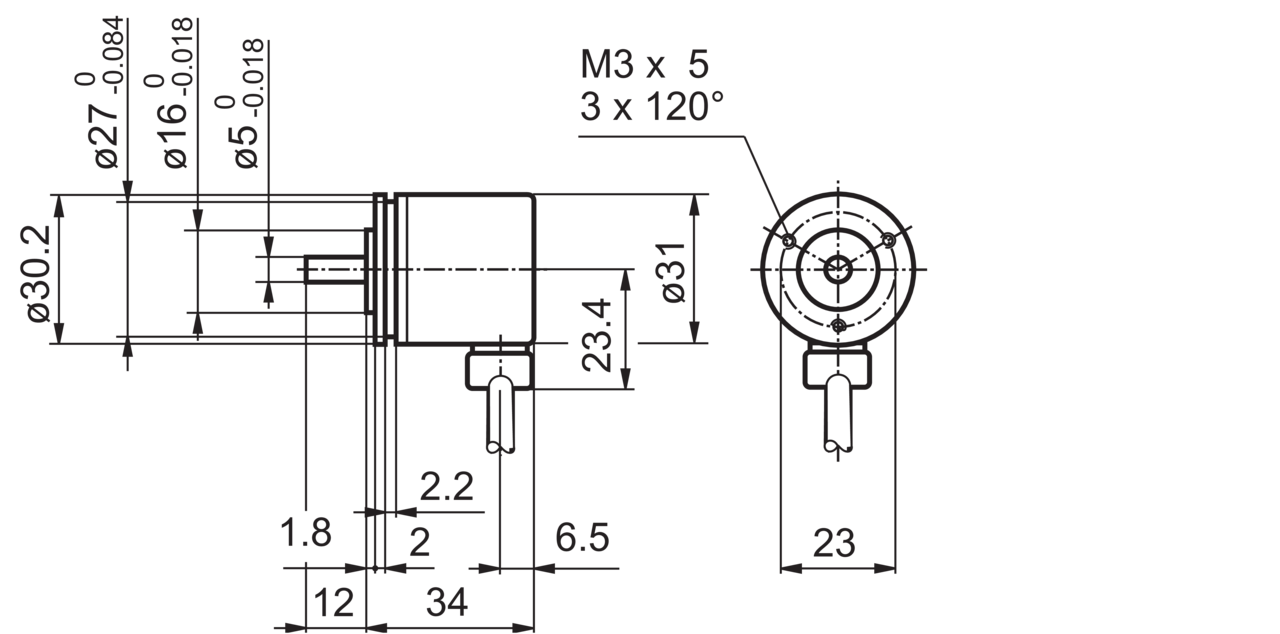

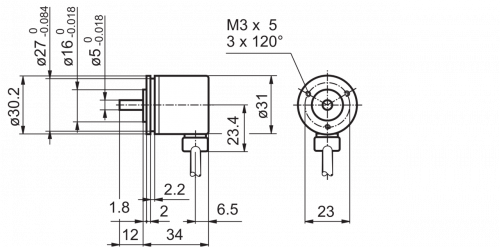

BDK-MZ-X-02.png | stáhnout (png, 2025-07-11 21:52:05)

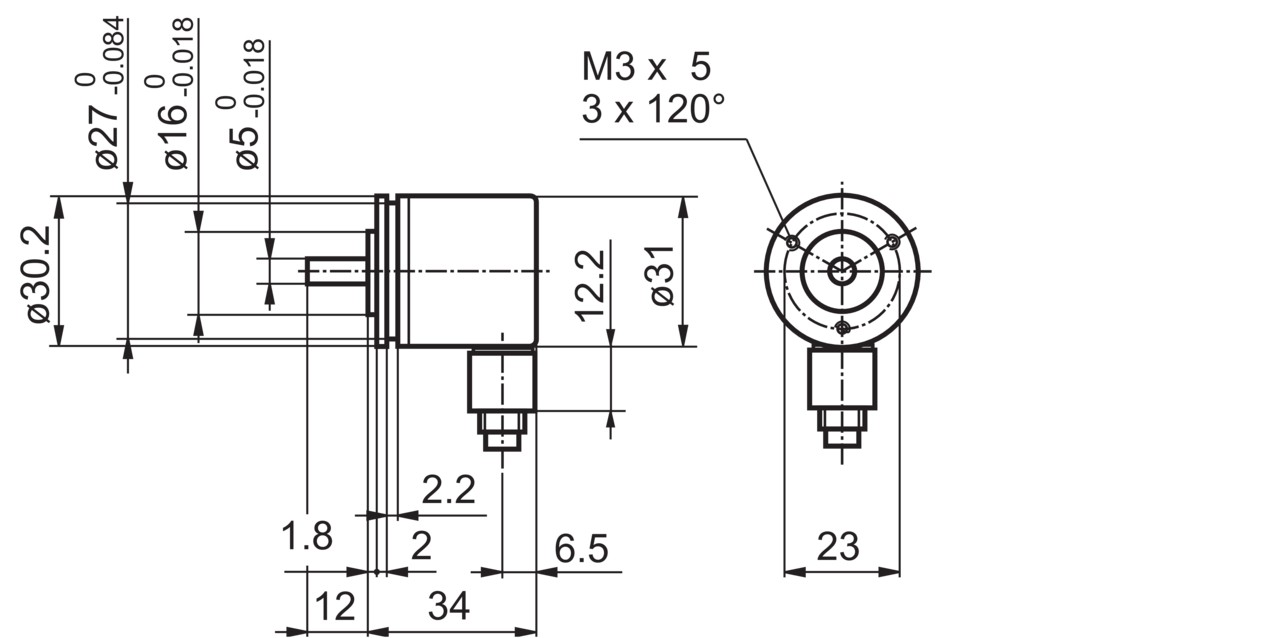

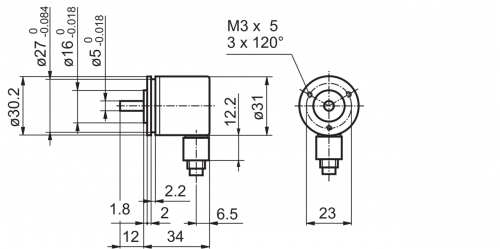

BDK-MZ-X-03.png | stáhnout (png, 2025-07-11 21:52:17)
BDK-MZ-X-04.png | stáhnout (png, 2025-07-11 21:52:28)

Ke stažení

Datový list

BDK | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:22:56)
BDK | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:56)

výstupní spínání

Output circuits incremental encoder | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:13:48)
Output circuits incremental encoder | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:13:48)

Prohlášení o shodě

DoC / CoC - BDK, BHK | stáhnout | zobrazit (EN/DE/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:23:04)
DoC / CoC - BDK, BHK | stáhnout | zobrazit (DE/EN/FR/BG/CZ/DK/ES/FI/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2025-04-11 11:23:04)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Středová uchycení

Foto	Produkt (1) / Popis	Skladová dostupnost
	Clamp set ø10 mm Obj. číslo: 10106004 Sada se skládá ze tří excentrických upevňovacích prvků	na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory

Foto	Produkt (1)
	Female connector M9, 8-pin, straight Obj. číslo: 10132983
