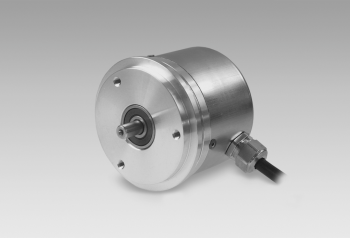

BRIV 58S

BRIV 58S
  • Encoder with solid shaft ø6 mm
  • Magnetic sensing method
  • Max. 2048 pulses per revolution
  • High resistance to shock and vibrations
  • High limit frequency
  • Synchro flange
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±10 %
  • 10...30 VDC
Spotřeba (typicky):
  • 30 mA (5 VDC, w/o load)
  • 15 mA (24 VDC, w/o load)
Pulzů na otáčku: 64 - 2048
Referenční signál: Zero pulse, width 90°
Typ snímání: Magnetic
Výstupní frekvence: ≤320 kHz
Výstupní signál: A 90° B, N + inverted
Výstupní signál | rozhraní:
  • Antivalent
  • Push-pull short-circuit proof
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3
Schválení: UL approval / E217823

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø6 mm solid shaft (synchro flange)
Přípustné zatížení hřídele:
  • ≤40 N axial
  • ≤50 N radial
Příruba: Synchro flange
Ochrana EN 60529:
  • IP 42
  • IP 65
Provozní rychlost:
  • ≤12000 rpm (IP 42)
  • ≤6000 rpm (IP 65)
Velikost provozního točivého momentu.:
  • 0.0175 Nm (IP 42)
  • 0.047 Nm (IP 65)
Materiál:
  • Housing: aluminium
  • Flange: aluminium
Pracovní teplota: -20...+85 °C
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 30 g, 10-2000 Hz
  • EN 60068-2-27
  • Shock 500 g, 6 ms
Připojení:
  • Connector M12, 5-pin
  • Connector M12, 8-pin
  • Connector M23, 12-pin
  • Cable 2 m
Přibližná hmotnost: 150 g
