BHF

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

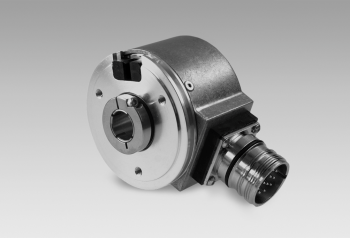

Enkodér se zaslepenou nebo průchozí dutou hřídelí ø12 mm
Optické snímání
Max. 5000 pulsů na otáčku
Malá hloubka profilu
Všestranné montážní příslušenství

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 10...30 VDC 4.5...30 VDC
Spotřeba (typicky):	80 mA (5 VDC, w/o load) 180 mA (4.5 VDC, w/o load) 60 mA (24 VDC, w/o load)
Pulzů na otáčku:	10 - 5000
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤750 kHz
Výstupní signál:	A 90° B, N + inverted
Výstupní signál \| rozhraní:	Antivalent Push-pull short-circuit proof Push-pull antiv. short-circuit proof
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	UL approval / E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (blind hollow shaft)
Ochrana EN 60529:	IP 42 IP 65
Provozní rychlost:	≤12000 rpm (IP 42) ≤6000 rpm (IP 65)
Velikost provozního točivého momentu.:	0.009 Nm (IP 42) 0.037 Nm (IP 65)
Materiál:	Housing: aluminium Housing: steel (connection -5) Flange: aluminium
Pracovní teplota:	-20...+85 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 10-200 Hz EN 60068-2-27 Shock 50 g, 11 ms
Připojení:	Connector M23, 12-pin Cable 2 m
Přibližná hmotnost:	300 g

Nákresy

Výkresy

BHF_BHG-MZ-X-01.png | stáhnout (png, 2025-07-11 21:54:55)
BHF_BHG-MZ-X-02.png | stáhnout (png, 2025-07-11 21:55:04)
BHF_BHG-MZ-X-03.png | stáhnout (png, 2025-07-11 21:55:14)
BHF_BHG-MZ-X-04.png | stáhnout (png, 2025-07-11 21:55:23)
BHF_BHG-MZ-X-05.png | stáhnout (png, 2025-07-11 21:55:31)
BHF_BHG-MZ-X-06.png | stáhnout (png, 2025-07-11 21:55:39)

Ke stažení

Datový list

BHG | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:22:58)
BHG | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:22:58)

výstupní spínání

Output circuits incremental encoder | stáhnout | zobrazit (DE, pdf, 2025-04-11 12:13:48)
Output circuits incremental encoder | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:13:48)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Foto	Produkt (7)
	Clamp set ø15 mm Obj. číslo: 10110616
	Set of spring plate for encoders ø58 mm Obj. číslo: 10136635
	Solid shaft reducer 12/10 mm Obj. číslo: 10114472
	Solid shaft reducer 12/6 mm Obj. číslo: 10110574
	Solid shaft reducer 12/8 mm Obj. číslo: 10112322
	Torque pin Obj. číslo: 10107540
	Torque spring Obj. číslo: 10109520

Konektory a kabely

Foto	Produkt (4)
	Female connector M23, 12-pin, straight, with cable 10 m (ESG 23JH01000GVI) Obj. číslo: 11176944
	Female connector M23, 12-pin, straight, with cable 2 m (ESG 23JH0200GVI) Obj. číslo: 11176945
	Female connector M23, 12-pin, straight, with cable 5 m (ESG 23JH0500GVI) Obj. číslo: 11176942
	Female connector M23, 12-pin, straight, without cable Obj. číslo: 10107687
