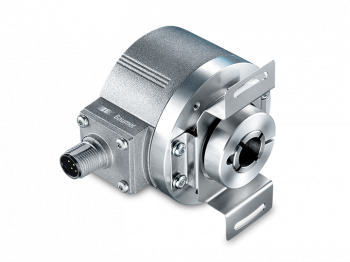

EIL580-B - Option 6301

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Velikost ø58 mm
Precizní optické snímání
Uspořádání výstupního signálu TTL nebo HTL
Zaslepená dutá hřídel ø8…ø15 mm
Axiální, radiální nebo tangenciální připojení
Až 5000 pulsů na otáčku
Vysoké krytí až IP 67
Vysoká odolnost nárazu a vibracím
Specifikace 6301, hybridní kuličková ložiska odolná vůči vysokým zatížením na hřídeli

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Technik specialista pro průmyslové enkodéry
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 % 8...30 VDC 4.75...30 VDC
Ochrana proti přepólování:	Yes
Odolnost proti zkratu:	Yes (HTL) Yes (TTL, max. 1 s and 1 signal)
Spotřeba:	≤70 mA
Pulzů na otáčku:	100 - 5000
Fázový posun:	90 ° ±10°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90° ±10 %
Typ snímání:	Optical
Výstupní frekvence:	≤300 kHz (TTL) ≤160 kHz (HTL)
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	TTL/RS422 HTL/push-pull
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	UL 508 / CSA 22.2

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø8...15 mm (blind hollow shaft) ø9.52 mm (blind hollow shaft) ø12.7 mm (blind hollow shaft)
Ochrana EN 60529:	IP 65 (without shaft seal) IP 67 (with shaft seal)
Provozní rychlost:	≤6000 rpm (+20 °C, IP 67) ≤8000 rpm (+20 °C, IP 65)
Rozběhový točivý moment:	≤0.02 Nm (+20 °C, IP 65) ≤0.025 Nm (+20 °C, IP 67)
Materiál:	Housing: aluminium die-cast Flange: aluminium
Pracovní teplota:	-40...+85 °C
Relativní vlhkost:	90 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 30 g, 10-2000 Hz EN 60068-2-27 Shock 250 g, 6 ms
Připojení:	Flange connector M12, 8-pin Flange connector M23, 12-pin Cable
Přibližná hmotnost:	300 g

Nákresy

Výkresy

EIL580-BT14.5Bx.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:41)
EIL580-BT14.5Ax.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:41)
EIL580-BT14.5Fx.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:42)
EIL580-BT14.5Dx.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:42)
EIL580-BT14.5Rx.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:43)
EIL580-BT14.5Tx.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:44)
EIL580-BT14.5Px.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:43)
EIL580_Flansch_Version_M_MZ_EN.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:41)
EIL580_EH_8_r_M23_Kla_mit_Gummi-01_V3.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:38)
EIL580-MZ-X-0-Kundenwelle_EH_EN.pdf | stáhnout | zobrazit (pdf, 2024-11-02 20:26:44)

Ke stažení

Datový list

Data sheet – EIL580-B - Option 6301 | stáhnout | zobrazit (DE, pdf, 2024-11-02 20:08:12)
Data sheet – EIL580-B - Option 6301 | stáhnout | zobrazit (EN, pdf, 2024-11-02 20:08:12)
Data sheet – EIL580-B - Option 6301 | stáhnout | zobrazit (ZH, pdf, 2024-11-03 03:18:49)

Rychlý start

EIL580 | stáhnout | zobrazit (DE/EN/FR/IT/ES, pdf, 2024-11-02 21:40:39)

Certifikáty/ osvědčení

UL certificate E240061 | stáhnout | zobrazit (EN, pdf, 2024-11-03 02:56:23)

Brožury / Katalogy

EIL580 | stáhnout | zobrazit (DE, pdf, 2024-11-02 17:29:33)
EIL580 | stáhnout | zobrazit (EN, pdf, 2024-11-02 17:29:34)

Prohlášení o shodě

DoC / CoC - EIL580, ITD2LH00 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/KO/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2024-11-03 03:17:27)

CAD

EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable axial, without stator coupling, IP65 / STEP (EIL580-BN14.5Tx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:15)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable axial, without stator coupling, IP67 / STEP (EIL580-BN14.7Tx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:18)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable axial, stator coupling, IP65 / STEP (EIL580-BT14.5Tx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:27)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable axial, stator coupling, IP67 / STEP (EIL580-BT14.7Tx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:30)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable axial, pin torque support 3 mm, IP65 / STEP (EIL580-BP14.5Tx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:21)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable axial, pin torque support 3 mm, IP67 / STEP (EIL580-BP14.7Tx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:24)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable radial, without stator coupling, IP65 / STEP (EIL580-BN14.5Rx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:14)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable radial, without stator coupling, IP67 / STEP (EIL580-BN14.7Rx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:17)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable radial, stator coupling, IP65 / STEP (EIL580-BT14.5Rx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:27)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable radial, stator coupling, IP67 / STEP (EIL580-BT14.7Rx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:30)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable radial, pin torque support 3 mm, IP65 / STEP (EIL580-BP14.5Rx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:21)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable radial, pin torque support 3 mm, IP67 / STEP (EIL580-BP14.7Rx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:24)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable tangential, without stator coupling, IP65 / STEP (EIL580-BN14.5Px.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:14)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable tangential, without stator coupling, IP67 / STEP (EIL580-BN14.7Px.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:17)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable tangential, stator coupling, IP65 / STEP (EIL580-BT14.5Px.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:26)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable tangential, stator coupling, IP67 / STEP (EIL580-BT14.7Px.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:29)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable tangential, pin torque support 3 mm, IP65 / STEP (EIL580-BP14.5Px.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:20)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, cable tangential, pin torque support 3 mm, IP67 / STEP (EIL580-BP14.7Px.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:23)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 axial, without stator coupling, IP65 / STEP (EIL580-BN14.5Ax.xxxxx.A) | stáhnout (zip, 2024-11-03 01:20:13)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 axial, without stator coupling, IP67 / STEP (EIL580-BN14.7Ax.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:15)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 axial, stator coupling, IP65 / STEP (EIL580-BT14.5Ax.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:25)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 axial, stator coupling, IP67 / STEP (EIL580-BT14.7Ax.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:28)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 axial, pin torque support 3 mm, IP65 / STEP (EIL580-BP14.5Ax.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:18)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 axial, pin torque support 3 mm, IP67 / STEP (EIL580-BP14.7Ax.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:22)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 radial, without stator coupling, IP65 / STEP (EIL580-BN14.5Bx.xxxxx.A) | stáhnout (zip, 2024-11-03 01:20:14)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 radial, without stator coupling, IP67 / STEP (EIL580-BN14.7Bx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:16)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 radial, stator coupling, IP65 / STEP (EIL580-BT14.5Bx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:25)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 radial, stator coupling, IP67 / STEP (EIL580-BT14.7Bx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:28)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 radial, pin torque support 3 mm, IP65 / STEP (EIL580-BP14.5Bx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:19)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M12 radial, pin torque support 3 mm, IP67 / STEP (EIL580-BP14.7Bx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:22)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 axial, without stator coupling, IP65 / STEP (EIL580-BN14.5Dx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:12)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 axial, without stator coupling, IP67 / STEP (EIL580-BN14.7Dx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:16)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 axial, stator coupling, IP65 / STEP (EIL580-BT14.5Dx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:25)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 axial, stator coupling, IP67 / STEP (EIL580-BT14.7Dx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:29)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 axial, pin torque support 3 mm, IP65 / STEP (EIL580-BP14.5Dx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:19)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 axial, pin torque support 3 mm, IP67 / STEP (EIL580-BP14.7Dx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:22)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 radial, without stator coupling, IP65 / STEP (EIL580-BN14.5Fx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:13)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 radial, without stator coupling, IP67 / STEP (EIL580-BN14.7Fx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:17)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 radial, stator coupling, IP65 / STEP (EIL580-BT14.5Fx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:26)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 radial, stator coupling, IP67 / STEP (EIL580-BT14.7Fx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:29)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 radial, pin torque support 3 mm, IP65 / STEP (EIL580-BP14.5Fx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:20)
EIL580: Blind hollow shaft ø14 mm, clamping ring at A side, connector M23 radial, pin torque support 3 mm, IP67 / STEP (EIL580-BP14.7Fx.xxxxx.A) | stáhnout (zip, 2024-11-02 22:59:23)
