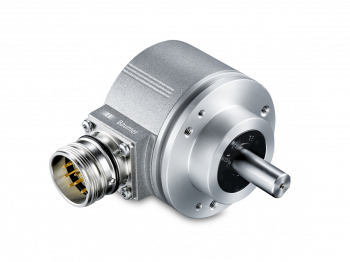

EIL580-SC - M23 CW

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Velikost ø58 mm
Precizní optické snímání
Uspořádání výstupního signálu TTL nebo HTL
Upínací příruba
Radiálně nebo axiálně vyvedený konektor M23 (CW)
Až 5000 pulsů na otáčku
Vysoké krytí až IP 67
Vysoká odolnost nárazu a vibracím

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Technik specialista pro průmyslové enkodéry
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 % 8...30 VDC 4.75...30 VDC
Ochrana proti přepólování:	Yes
Odolnost proti zkratu:	Yes (HTL) Yes (TTL, max. 1 s and 1 signal)
Spotřeba:	≤70 mA
Pulzů na otáčku:	100 - 5000
Fázový posun:	90 ° ±10°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90° ±10 %
Typ snímání:	Optical
Výstupní frekvence:	≤300 kHz (TTL) ≤160 kHz (HTL)
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	TTL/RS422 HTL/push-pull
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	UL 508 / CSA 22.2

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø10 x 20 mm, solid shaft with flat ø3/8" x 4/5" (ø9.525 x 20.32 mm), solid shaft with flat
Přípustné zatížení hřídele:	≤40 N axial ≤80 N radial
Příruba:	Clamping flange
Ochrana EN 60529:	IP 65 (without shaft seal) IP 67 (with shaft seal)
Provozní rychlost:	≤6000 rpm (+20 °C, IP 67) ≤12000 rpm (+20 °C, IP 65)
Rozběhový točivý moment:	≤0.015 Nm (+20 °C, IP 65) ≤0.02 Nm (+20 °C, IP 67)
Materiál:	Housing: aluminium die-cast Flange: aluminium Solid shaft: stainless steel
Pracovní teplota:	-40...+85 °C
Relativní vlhkost:	90 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 30 g, 10-2000 Hz EN 60068-2-27 Shock 300 g, 6 ms
Připojení:	Flange connector M23, 12-pin
Přibližná hmotnost:	300 g

Nákresy

Výkresy

EIL580-SC10.5Fx.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:21)
EIL580-SC10.5Dx.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:21)

Ke stažení

Datový list

Data sheet – EIL580-SC - M23 CW | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:26:07)
Data sheet – EIL580-SC - M23 CW | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:07)
Data sheet – EIL580-SC - M23 CW | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:26:07)

Rychlý start

EIL580 | stáhnout | zobrazit (DE/EN/FR/IT/ES, pdf, 2025-04-11 11:26:03)

Certifikáty/ osvědčení

UL certificate E240061 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:34)

Brožury / Katalogy

EIL580 | stáhnout | zobrazit (DE, pdf, 2025-04-25 09:44:30)
EIL580 | stáhnout | zobrazit (EN, pdf, 2025-04-25 09:44:30)

Prohlášení o shodě

DoC / CoC - EIL580, ITD2LH00 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/KO/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2025-04-11 11:26:03)

CAD

EIL580: Clamping flange (centering collar ø36 mm), solid shaft ø10 mm, connector M23 axial, IP65 / STEP (EIL580-SC10.5Dx.xxxxx.A) | stáhnout (zip, 2025-07-11 16:40:57)
EIL580: Clamping flange (centering collar ø36 mm), solid shaft ø10 mm, connector M23 axial, IP67 / STEP (EIL580-SC10.7Dx.xxxxx.A) | stáhnout (zip, 2025-07-11 16:41:00)
EIL580: Clamping flange (centering collar ø36 mm), solid shaft ø10 mm, connector M23 radial, IP65 / STEP (EIL580-SC10.5Fx.xxxxx.A) | stáhnout (zip, 2025-07-11 16:40:57)
EIL580: Clamping flange (centering collar ø36 mm), solid shaft ø10 mm, connector M23 radial, IP67 / STEP (EIL580-SC10.7Fx.xxxxx.A) | stáhnout (zip, 2025-07-11 16:41:00)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Foto	Produkt (18)
	Bellows coupling (D1=06 / D2=10) Obj. číslo: 11050507
	Coupling CPS25 (L=19, D1=04 / D2=10) Obj. číslo: 11065915
	Coupling CPS25 (L=19, D1=07 / D2=10) Obj. číslo: 11065918
	Coupling CPS25 (L=19, D1=08 / D2=10) Obj. číslo: 11065920
	Coupling CPS25 (L=19, D1=09 / D2=10) Obj. číslo: 11065921
	Coupling CPS25 (L=19, D1=10 / D2=06) Obj. číslo: 11065922
	Coupling CPS25 (L=19, D1=10 / D2=10) Obj. číslo: 11065923
	Coupling CPS25 (L=19, D1=10 / D2=11) Obj. číslo: 11065924
	Coupling CPS25 (L=19, D1=10 / D2=12) Obj. číslo: 11065925
	Double loops coupling (D1=10 / D2=10) Obj. číslo: 11101781
	Mounting adaptor Obj. číslo: 10125051
	Set of eccentric fixings type A Obj. číslo: 11065545
	Spring encoder arm Obj. číslo: 11101893
	Spring washer coupling (D1=10 / D2=10) Obj. číslo: 10141133
	Spring washer coupling (D1=10 / D2=12) Obj. číslo: 11034141
	Spring washer coupling (D1=10 / D2=14) Obj. číslo: 11034140
	Spring washer coupling (D1=10 / D2=16) Obj. číslo: 11034138
	Spring washer coupling (D1=6 / D2=10) Obj. číslo: 10141132

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory

Foto	Produkt (5)
	Female connector M23, 12-pin, CCW Obj. číslo: 11074551
	Female connector M23, 12-pin, CCW, with cable 1 m Obj. číslo: 11222560
	Female connector M23, 12-pin, CCW, with cable 10 m Obj. číslo: 11222563
	Female connector M23, 12-pin, CCW, with cable 2 m Obj. číslo: 11222561
	Female connector M23, 12-pin, CCW, with cable 5 m Obj. číslo: 11222562
