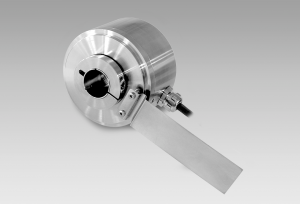

ITD 41 A 4 Y141

ITD 41 A 4 Y141
  • Encoder with blind hollow shaft ø20...27 mm
  • Max. 10000 pulses per revolution
  • Optical sensing method
  • Stainless steel design (1.4305)
  • Mounting by torque support
  • TTL or HTL output signals
  • Cable output radial
  • High protection
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový specialista pro průmyslové enkodéry
BAUMER
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±5 %
  • 8...30 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤100 mA
Pulzů na otáčku: 2000 - 10000
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence:
  • ≤300 kHz (TTL)
  • ≤160 kHz (HTL)
Výstupní signál: A, B, N + inverted
Výstupní signál | rozhraní:
  • TTL linedriver (short-circuit proof)
  • HTL push-pull (short-circuit proof)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3

Mechanické provedení

Rozměr (příruby): ø89 mm
Typ hřídele: ø20...27 mm (blind hollow shaft)
Montážní sada: 081
Ochrana EN 60529: IP 66
Provozní rychlost: ≤2500 rpm
Rozběhový točivý moment: ≤0.02 Nm (+20 °C)
Materiál:
  • Housing: stainless steel
  • Shaft: stainless steel
Pracovní teplota: -20...+70 °C
Relativní vlhkost: 90 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 55-2000 Hz
  • EN 60068-2-27
  • Shock 30 g, 11 ms
Připojení: Cable 1 m
Přibližná hmotnost: 1850 g
