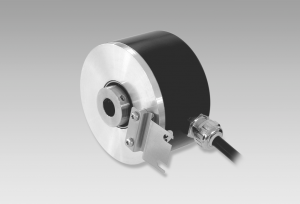

ITD 41 A 4

ITD 41 A 4
  • Encoder with blind hollow shaft ø10...16 mm
  • Max. 10000 pulses per revolution
  • Optical sensing method
  • Mounting by torque support
  • TTL or HTL output signals
  • Cable output radial or axial
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
+420 733 101 651
ondrej.stepanek@ajptech.cz
Parametry
Nákresy
Ke stažení
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±5 %
  • 8...30 VDC
Ochrana proti přepólování: Yes
Spotřeba: ≤100 mA
Pulzů na otáčku: 2000 - 10000
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence:
  • ≤300 kHz (TTL)
  • ≤160 kHz (HTL)
Výstupní signál: A, B, N + inverted
Výstupní signál | rozhraní:
  • TTL linedriver (short-circuit proof)
  • HTL push-pull (short-circuit proof)
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-3

Mechanické provedení

Rozměr (příruby): ø80 mm
Typ hřídele: ø10...16 mm (blind hollow shaft)
Montážní sada: 050
Ochrana EN 60529: IP 65
Provozní rychlost:
  • ≤8000 rpm
  • ≤5000 rpm IP 65 (>70 °C)
Rozběhový točivý moment: ≤0.01 Nm (+20 °C)
Materiál:
  • Housing: aluminium, black, powder-coated
  • Shaft: stainless steel
Pracovní teplota:
  • -20...+70 °C
  • -20...+100 °C
Relativní vlhkost: 90 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 55-2000 Hz
  • EN 60068-2-27
  • Shock 30 g, 11 ms
Připojení: Cable 1 m
Přibližná hmotnost: 550 g
