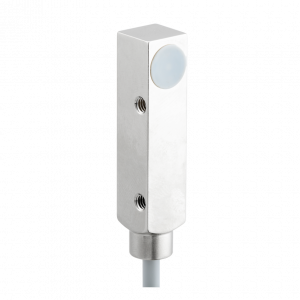

IWFM 12U9501/O1 - Inductive distance sensors

Objednací číslo: 10237474

Základní shrnutí:

1 … 2 mm
voltage output
cable, 2 m
60 °C
IP 67

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do poptávky

Poradím vám

Ing. Martin Bulenínec

Produktový specialista
Průmyslové snímače Baumer

+420 734 153 954

martin.buleninec@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Montážní typ:	Flush
Měřicí vzdálenost Sd:	1 - 2 mm
Optimální snímací vzdálenost:	1.35 - 1.65 mm
Rychlost měření:	< 0.5 mm / ms
Opakovatelnost:	0.02 mm
Chyba linearity:	± 80 µm
Teplotní koeficient:	1 µm / (K mm)

Elektrické parametry

Rozsah napájecího napětí +Vs:	15 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	20 mA
Výstupní obvod:	Voltage output
Výstupní signál:	1 ... 9 VDC
Odpor zátěže:	> 1000 Ohm
Zvlnění výstupu:	< 0.5 % Vs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Typ:	Rectangular
Materiál pouzdra:	Brass nickel plated
Rozměry:	12 mm
Délka pouzdra:	55 mm
Způsoby připojení:	Cable, L=2 m

Okolní podmínky

Pracovní teplota:	0 - +60 °C
Třída krytí:	IP 67
