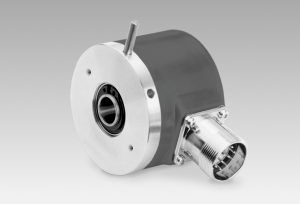

GI333

Objednací číslo: GI333

Základní shrnutí:

Encoder with through hollow shaft up to ø14 mm
Optical sensing method
Max. 6000 pulses per revolution
Mounting by thread pin or clamping ring
Cost-efficient mounting

+Přidat do poptávky

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 4.75...30 VDC 10...30 VDC
Ochrana proti přepólování:	Yes (4.75...30 VDC)
Spotřeba:	≤30 mA (24 VDC) ≤60 mA (5 VDC)
Pulzů na otáčku:	5 - 6000
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤150 kHz
Výstupní signál:	A 90° B, N + inverted
Výstupní signál \| rozhraní:	Linedriver/RS422 Push-pull short-circuit proof
Odolnost proti rušení dle:	DIN EN 61000-6-2
Vyzařované rušení dle:	DIN EN 61000-6-4
Schválení:	UL approval / E63076

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (through hollow shaft) ø14 mm (through hollow shaft)
Stupeň krytí dle DIN EN 60529:	IP 54 IP 65
Provozní rychlost:	≤6000 rpm
Rozběhový točivý moment:	≤0,03 Nm (+25 °C, IP 54) ≤0,09 Nm (+25 °C, IP 65)
Moment setrvačnosti rotoru:	14,5 gcm²
Materiál:	Housing: aluminium Flange: aluminium
Pracovní teplota:	-25...+100 °C (5 VDC) -25...+85 °C (24 VDC) -40...+85 °C (optional)
Relativní vlhkost:	95 % non-condensing
Odolnost:	DIN EN 60068-2-6 Vibration 10 g, 16‑2000 Hz DIN EN 60068-2-27 Shock 200 g, 6 ms
Připojení:	Connector M23, 12-pin Cable 1 m
Přibližná hmotnost:	250 g

Foto	Produkt (3)
	Spring coupling for encoders with ø58 mm housing (Z 119.023)
	Torque support and spring washer for encoders with 9.5 mm pin (Z 119.024)
	Torque support by rubber buffer for encoders with 15 mm pin (Z 119.041)

Foto	Produkt (4)
	Female connector M23, 12-pin, 10 m cable (Z 141.007)
	Female connector M23, 12-pin, 2 m cable (Z 141.003)
	Female connector M23, 12-pin, 5 m cable (Z 141.005)
	Female connector M23, 12-pin, without cable (Z 141.001)
