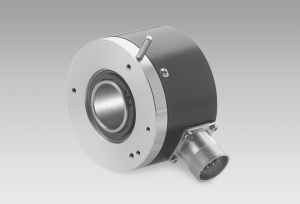

G1I0H - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Enkodér se zaslepenou nebo průchozí dutou hřídelí do ø25.4 mm
Max. 16384 pulsů na otáčku
Optické snímání
Robustní
Vysoká odolnost nárazu a vibracím
Vysoká kvalita signálu

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±10 % 4.75...30 VDC
Ochrana proti přepólování:	Yes (4.75...30 VDC)
Spotřeba:	≤30 mA (24 VDC) ≤60 mA (5 VDC)
Pulzů na otáčku:	1024 - 16384
Referenční signál:	Zero pulse, width 90°
Typ snímání:	Optical
Výstupní frekvence:	≤150 kHz
Výstupní signál:	A 90° B, N + inverted
Výstupní signál \| rozhraní:	Linedriver/RS422 Push-pull short-circuit proof
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Schválení:	UL approval / E63076

Mechanické provedení

Rozměr (příruby):	ø75 mm
Typ hřídele:	ø20 mm (through hollow shaft) ø25 mm (through hollow shaft) ø25.4 mm (through hollow shaft)
Ochrana EN 60529:	IP 54
Provozní rychlost:	≤3800 rpm
Moment setrvačnosti rotoru:	2000 gcm²
Materiál:	Housing: aluminium Flange: aluminium
Pracovní teplota:	-25...+85 °C (24 VDC) -40...+85 °C (optional)
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 16-2000 Hz EN 60068-2-27 Shock 200 g, 6 ms
Připojení:	Connector M23, 12-pin
Přibližná hmotnost:	700 g

Nákresy

Výkresy

G1I0H-MZ-X-04.png | stáhnout (png, 2025-07-11 22:39:17)
G1I0H-MZ-X-05.png | stáhnout (png, 2025-07-11 22:39:30)
G1I0S-MZ-X-04.png | stáhnout (png, 2025-07-11 22:39:43)

Ke stažení

Datový list

G1I0S | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:28:41)

Rychlý start

G1I0H, G1I0S | stáhnout | zobrazit (DE/EN, pdf, 2025-04-11 11:28:41)

Certifikáty/ osvědčení

UL certificate E63076 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:34)

Prohlášení o shodě

G1I0H, G1I0S | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:28:41)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Pro enkodéry s dutou hřídelí / Pro uchycení pouzdra, Pro enkodéry s dutou hřídelí / Torque supports

Foto	Produkt (3)	Dostupnost
	Spring coupling for GX and G1 (Z 119.043) Obj. číslo: 10143969	Na dotaz
	Torque arm, 1-arm (mounting kit 056) Obj. číslo: 11066120	Na dotaz
	Torque support by rubber buffer for encoders with 15 mm pin (Z 119.041) Obj. číslo: 10139345	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Konektory M23 / kabely

Foto	Produkt (4) / Popis	Skladová dostupnost
	Female connector M23, 12-pin, 10 m cable (Z 141.007) Obj. číslo: 11034204 Konektor M23 se šroubovací maticí S kabelem (stíněný) nebo bez kabelu v různých délkách Provedení kabelu: stínění je umístěno na krytu konektoru.	na dotaz
	Female connector M23, 12-pin, 2 m cable (Z 141.003) Obj. číslo: 10166044 Konektor M23 se šroubovací maticí S kabelem (stíněný) nebo bez kabelu v různých délkách Provedení kabelu: stínění je umístěno na krytu konektoru.	na dotaz
	Female connector M23, 12-pin, 5 m cable (Z 141.005) Obj. číslo: 10124780 Konektor M23 se šroubovací maticí S kabelem (stíněný) nebo bez kabelu v různých délkách Provedení kabelu: stínění je umístěno na krytu konektoru.	na dotaz
	Female connector M23, 12-pin, without cable (Z 141.001) Obj. číslo: 10127371 Konektor M23 se šroubovací maticí S kabelem (stíněný) nebo bez kabelu v různých délkách Provedení kabelu: stínění je umístěno na krytu konektoru.	1 ks
