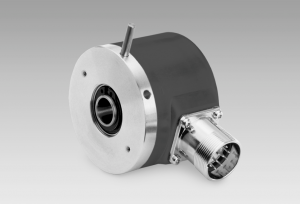

G0333

G0333
  • Encoder with through hollow shaft ø12 mm
  • Optical sensing method
  • Max. 80000 pulses per revolution
  • Clamping ring on housing
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ondřej Štěpánek
Ondřej Štěpánek
Produktový manažer
BAUMER
Ondřej Štěpánek - QR Kontakt
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:
  • 5 VDC ±10 %
  • 4.75...30 VDC
  • 10...30 VDC
Ochrana proti přepólování: Yes (4.75...30 VDC)
Spotřeba:
  • ≤30 mA (24 VDC)
  • ≤60 mA (5 VDC)
Pulzů na otáčku: 6000 - 80000
Referenční signál: Zero pulse, width 90°
Typ snímání: Optical
Výstupní frekvence: ≤300 kHz
Výstupní signál: A 90° B, N + inverted
Výstupní signál | rozhraní:
  • Linedriver/RS422
  • Push-pull short-circuit proof
Odolnost proti rušení dle: EN 61000-6-2
Vyzařované rušení dle: EN 61000-6-4
Schválení: UL approval / E63076

Mechanické provedení

Rozměr (příruby): ø58 mm
Typ hřídele: ø12 mm (through hollow shaft)
Ochrana EN 60529: IP 54
Provozní rychlost: ≤6000 rpm
Rozběhový točivý moment: ≤0.03 Nm (+25 °C, IP 54)
Moment setrvačnosti rotoru: 14.5 gcm²
Materiál:
  • Housing: aluminium
  • Flange: aluminium
Pracovní teplota:
  • -25...+85 °C
  • -40...+85 °C (optional)
Relativní vlhkost: 95 % non-condensing
Odolnost:
  • EN 60068-2-6
  • Vibration 10 g, 16-2000 Hz
  • EN 60068-2-27
  • Shock 200 g, 6 ms
Připojení: Connector M23, 12-pin
Přibližná hmotnost: 250 g
