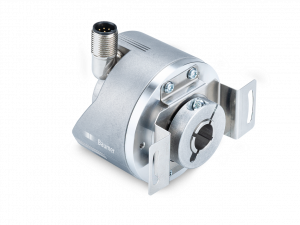

EN580E.IL-TT12.GA1T1.02048.K

Size ø58 mm
Precise optical sensing
Output signal level TTL
Pulses per revolution 2048
High connection flexibility thanks to flexible connector M12

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 %
Ochrana proti přepólování:	Yes
Odolnost proti zkratu:	Yes (max. 1 s and 1 signal)
Spotřeba:	≤70 mA
Pulzů na otáčku:	2048
Fázový posun:	90 ° ±10°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90° ±10 %
Typ snímání:	Optical
Výstupní frekvence:	≤300 kHz (TTL)
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	TTL/RS422
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Schválení:	UL-Listing: E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (through hollow shaft)
Tolerance hřídele motoru:	± 0.2 mm (axial offset) ≤ 0.1 mm (radial offset) ≤ 0.1 mm (concentricity)
Ochrana EN 60529:	IP 54 (flange side) IP 65 (housing side)
Provozní rychlost:	≤6000 rpm (+25 °C)
Rozběhový točivý moment:	≤0.04 Nm
Materiál:	Housing: aluminium Solid shaft: stainless steel
Pracovní teplota:	-25...+100 °C (see general information)
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 10-2000 Hz EN 60068-2-27 Shock 100 g, 11 ms
Připojení:	Connector M12, 8-pin, flexible
Přibližná hmotnost:	300 g
