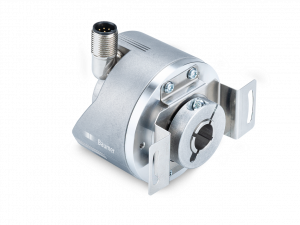

EN580E.IL-TT12.GA1H1.04096.K

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Velikost ø58 mm
Precizní optické snímání
Uspořádání výstupního signálu HTL
4096 pulsů na otáčku
Vysoká flexibilita připojení díky flexibilnímu konektoru M12

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Produktový manažer
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	8...30 VDC
Ochrana proti přepólování:	Yes
Odolnost proti zkratu:	Yes
Spotřeba:	≤70 mA
Pulzů na otáčku:	4096
Fázový posun:	90 ° ±10°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90° ±10 %
Typ snímání:	Optical
Výstupní frekvence:	≤160 kHz (HTL)
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	HTL/push-pull
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Schválení:	UL-Listing: E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (through hollow shaft)
Tolerance hřídele motoru:	± 0.2 mm (axial offset) ≤ 0.1 mm (radial offset) ≤ 0.1 mm (concentricity)
Ochrana EN 60529:	IP 54 (flange side) IP 65 (housing side)
Provozní rychlost:	≤6000 rpm (+25 °C)
Rozběhový točivý moment:	≤0.04 Nm
Materiál:	Housing: aluminium Solid shaft: stainless steel
Pracovní teplota:	-25...+100 °C (see general information)
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 10-2000 Hz EN 60068-2-27 Shock 100 g, 11 ms
Připojení:	Connector M12, 8-pin, flexible
Přibližná hmotnost:	300 g

Nákresy

Výkresy

EN580E-T-M12-MZ-X-01.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:41)
EN580E-T-M12-MZ-X-02.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:41)

Ke stažení

Datový list

Data sheet – EN580E.IL-TT12.GA1H1.04096.K | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:26:26)
Data sheet – EN580E.IL-TT12.GA1H1.04096.K | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:26)

Rychlý start

EN580E.IL | stáhnout | zobrazit (DE/EN/FR, pdf, 2025-04-11 11:26:24)

Certifikáty/ osvědčení

UL-Listing: E217823 | stáhnout | zobrazit (pdf, 2025-04-11 11:26:34)

CAD

EN580E.IL - through hollow shaft ø12 mm, connector M12 | stáhnout (zip, 2025-07-11 22:14:18)

Příslušenství

Obsahuje:Montážní příslušenství Kabely s volným koncem Kabely

Montážní příslušenství

Foto	Produkt (12)
	Fan cover clip 8 mm Obj. číslo: 11106627
	Insulating sleeve ø10 mm/ø12 mm/25 mm long Obj. číslo: 11116921
	Insulating sleeve ø12 mm/ø14 mm/25 mm long Obj. číslo: 11116923
	Stator coupling, 2-arm - EN5xx / ø68 mm / M3 Obj. číslo: 11730156
	Stator coupling, 2-arm - EN5xx / ø68 mm / M4 Obj. číslo: 11730157
	Stator coupling, 2-arm - EN5xx / ø73 mm / M3 Obj. číslo: 11730158
	Stator coupling, 2-arm (mounting kit 207) Obj. číslo: 11721627
	Torque arm, 1-arm (mounting kit 006) Obj. číslo: 11066083
	Torque arm, 1-arm (mounting kit 021) Obj. číslo: 11073119
	Torque arm, 1-arm (mounting kit 028) Obj. číslo: 11067367
	Torque arm, 1-arm (mounting kit 047) Obj. číslo: 11113210
	Torque arm, 1-arm (mounting kit 048) Obj. číslo: 11124300

Kabely s volným koncem

Další podobné produkty naleznete v kategorii: Kabely a konektory

Produkt (6) / Popis	Délka kabelu	Skladová dostupnost
CAM12.A8-11232237 Obj. číslo: 11232237 M12, samice, A-kódování, 8-pólů; PUR, 200 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	na dotaz
CAM12.A8-11233244 Obj. číslo: 11233244 M12, samice, A-kódování, 8-pólů; PUR, 500 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	na dotaz
CAM12.A8-11233245 Obj. číslo: 11233245 M12, samice, A-kódování, 8-pólů; PUR, 1000 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz
CAM12.A8-11233250 Obj. číslo: 11233250 M12, samice, A-kódování, 8-pólů; PUR, 200 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	2 m	na dotaz
CAM12.A8-11233252 Obj. číslo: 11233252 M12, samice, A-kódování, 8-pólů; PUR, 500 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	5 m	na dotaz
CAM12.A8-11233253 Obj. číslo: 11233253 M12, samice, A-kódování, 8-pólů; PUR, 1000 cm, stíněný, volný konec Vhodný pro dragchain Hlava A: IP65, IP66K, IP67 Kabel: odolný vůči chemikáliím, plamenům, olejům Bez halogenů	10 m	na dotaz

Kabely
