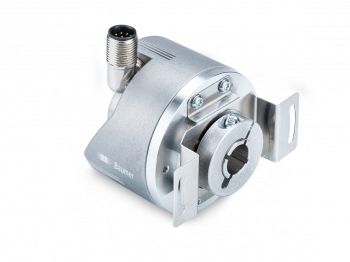

EN580E.IL-T - TTL/HTL - Inkrementální enkodér Baumer

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Velikost ø58 mm
Precizní optické snímání
Uspořádání výstupního signálu TTL nebo HTL
Až 4096 pulsů na otáčku
Vysoká flexibilita připojení díky flexibilnímu konektoru M12 a kabelu s konektorem M23

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Mám dotaz

Přidat do nezávazné poptávky

Poradím vám

Ing. Pavel Solar

Aplikační inženýr
BAUMER

+420 733 101 651

pavel.solar@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	5 VDC ±5 % 8...30 VDC
Ochrana proti přepólování:	Yes
Odolnost proti zkratu:	Yes (HTL) Yes (TTL, max. 1 s and 1 signal)
Spotřeba:	≤70 mA
Pulzů na otáčku:	1024 2048 4096
Fázový posun:	90 ° ±10°
Střída:	40-60 %
Referenční signál:	Zero pulse, width 90° ±10 %
Typ snímání:	Optical
Výstupní frekvence:	≤300 kHz (TTL) ≤160 kHz (HTL)
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	TTL/RS422 HTL/push-pull
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-4
Schválení:	UL-Listing: E217823

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (through hollow shaft) ø14 mm (through hollow shaft)
Tolerance hřídele motoru:	± 0.2 mm (axial offset) ≤ 0.1 mm (radial offset) ≤ 0.1 mm (concentricity)
Ochrana EN 60529:	IP 54 (flange side) IP 65 (housing side)
Provozní rychlost:	≤6000 rpm (+25 °C)
Rozběhový točivý moment:	≤0.04 Nm
Materiál:	Housing: aluminium Solid shaft: stainless steel
Pracovní teplota:	-25...+100 °C (see general information) Max. temperature at the cable: +85 °C
Relativní vlhkost:	95 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 10 g, 10-2000 Hz EN 60068-2-27 Shock 100 g, 11 ms
Připojení:	Connector M12, 8-pin, flexible Flange connector M23, 12-pin (with sense) Flylead connector M23, 12-pin, tangential, length 300 mm (with sense)
Přibližná hmotnost:	300 g

Nákresy

Výkresy

EN580E-T-M12-MZ-X-01.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:41)
EN580E-T-M12-MZ-X-02.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:41)
EN580E-T-Kabel-M23-MZ-X-01.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:41)
EN580E-T-ML-M23-CCW-MZ-X-01.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:41)

Ke stažení

Datový list

Data sheet – EN580E.IL-T - TTL/HTL | stáhnout | zobrazit (EN, pdf, 2025-12-09 11:08:05)

Certifikáty/ osvědčení

UL-Listing: E217823 | stáhnout | zobrazit (DE/EN/BG/CZ/DK/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-12-10 10:04:17)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely

Montážní příslušenství

Další podobné produkty naleznete v kategorii: Pro enkodéry s dutou hřídelí / Torque supports, Příslušenství k měřícím a detekčním snímačům / Montážní příslušenství, Pro enkodéry s dutou hřídelí / Pro uchycení pouzdra

Foto	Produkt (10)	Dostupnost
	Rigid mounting plate, 1-arm (mounting kit 099) Obj. číslo: 11155325	Na dotaz
	Stator coupling, 2-arm - EN5xx / ø68 mm / M3 Obj. číslo: 11730156	Na dotaz
	Stator coupling, 2-arm - EN5xx / ø68 mm / M4 Obj. číslo: 11730157	Na dotaz
	Stator coupling, 2-arm - EN5xx / ø73 mm / M3 Obj. číslo: 11730158	Na dotaz
	Stator coupling, 2-arm (mounting kit 207) Obj. číslo: 11721627	Na dotaz
	Torque arm, 1-arm (mounting kit 006) Obj. číslo: 11066083	Okamžitě dostupné
	Torque arm, 1-arm (mounting kit 021) Obj. číslo: 11073119	Okamžitě dostupné
	Torque arm, 1-arm (mounting kit 028) Obj. číslo: 11067367	Na dotaz
	Torque arm, 1-arm (mounting kit 047) Obj. číslo: 11113210	Na dotaz
	Torque arm, 1-arm (mounting kit 048) Obj. číslo: 11124300	Na dotaz

Konektory a kabely

Další podobné produkty naleznete v kategorii: Příslušenství k měřícím a detekčním snímačům / Kabely a konektory, Konektory M12 / kabely, Příslušenství k rotačním enkodérům a úhlovému měření / Kabely a konektory

Foto	Produkt (10) / Popis	Délka kabelu	Skladová dostupnost
	Connection cable 10 m shielded with female connector M12, 8-pin, angled (ESW 33FH1000G) Obj. číslo: 10170054 Spojovací kabel stíněný s konektorem M12, stínění na matici s krytkou Kabel délky 10 m 8-pinová verze Povlak kabelu PUR Bez halogenů Vhodné pro flexibilní kabelové nosiče UL, reg. číslo E315836		na dotaz
	Connection cable 10 m shielded with female connector M12, 8-pin, straight (ESG 34FH1000G) Obj. číslo: 10129333 Spojovací kabel stíněný s konektorem M12, stínění na matici s krytkou Kabel délky 10 m 8-pinová verze Povlak kabelu PUR Bez halogenů Vhodné pro flexibilní kabelové nosiče UL, reg. číslo E315836		na dotaz
	Connection cable 2 m shielded with female connector M12, 8-pin, angled (ESW 33FH0200G) Obj. číslo: 11053961 Spojovací kabel stíněný s konektorem M12, stínění na matici s krytkou Kabel délky 2 m 8-pinová verze Povlak kabelu PUR Bez halogenů Vhodné pro flexibilní kabelové nosiče UL, reg. číslo E315836		na dotaz
	Connection cable 5 m shielded with female connector M12, 8-pin, angled (ESW 33FH0500G) Obj. číslo: 11053962 Spojovací kabel stíněný s konektorem M12, stínění na matici s krytkou Kabel délky 5 m 8-pinová verze Povlak kabelu PUR Bez halogenů Vhodné pro flexibilní kabelové nosiče UL, reg. číslo E315836		2 ks
	Connection cable 5 m shielded with female connector M12, 8-pin, straight (ESG 34FH0500G) Obj. číslo: 10129332 Spojovací kabel stíněný s konektorem M12, stínění na matici s krytkou Kabel délky 5 m 8-pinová verze Povlak kabelu PUR Bez halogenů Vhodné pro flexibilní kabelové nosiče UL, reg. číslo E315836		> 15 ks
	Female connector M23, 12-pin, CW Obj. číslo: 10164705 Konektor M23, 12pinový, samice, ve směru hodinových ručiček (CW) Suitable for cable connection to flange connector M23 (12-pin, male, counter-clockwise, CCW) EMC verze Provozní teplota -40...+100 °C		> 15 ks
	Female connector M23, 12-pin, CW, with cable 1 m Obj. číslo: 11095302 Stíněný připojovací kabel s konektorem M23, 12pinový, samice, ve směru hodinových ručiček (CW), volný konec kabelu Suitable for cable connection to flange connector M23 (12-pin, male, counter-clockwise, CCW) Kabel [4x2x0.14 mm²], délka kabelu 1 m Povlak kabelu PVC Barevné značení podle DIN 47100 Schváleno podle UL/CSA Teplotní rozsah -40...+85 °C (pevná instalace)		> 15 ks
	Female connector M23, 12-pin, CW, with cable 10 m Obj. číslo: 11100431 Stíněný připojovací kabel s konektorem M23, 12pinový, samice, ve směru hodinových ručiček (CW), volný konec kabelu Suitable for cable connection to flange connector M23 (12-pin, male, counter-clockwise, CCW) Kabel [4x2x0.14 mm²], délka kabelu 10 m Povlak kabelu PVC Barevné značení podle DIN 47100 Schváleno podle UL/CSA Teplotní rozsah -40...+85 °C (pevná instalace)		3 ks
	Female connector M23, 12-pin, CW, with cable 2 m Obj. číslo: 11100408 Stíněný připojovací kabel s konektorem M23, 12pinový, samice, ve směru hodinových ručiček (CW), volný konec kabelu Suitable for cable connection to flange connector M23 (12-pin, male, counter-clockwise, CCW) Kabel [4x2x0.14 mm²], délka kabelu 2 m Povlak kabelu PVC Barevné značení podle DIN 47100 Schváleno podle UL/CSA Teplotní rozsah -40...+85 °C (pevná instalace)		10 ks
	Female connector M23, 12-pin, CW, with cable 5 m Obj. číslo: 11100430 Stíněný připojovací kabel s konektorem M23, 12pinový, samice, ve směru hodinových ručiček (CW), volný konec kabelu Suitable for cable connection to flange connector M23 (12-pin, male, counter-clockwise, CCW) Kabel [4x2x0.14 mm²], délka kabelu 5 m Povlak kabelu PVC Barevné značení podle DIN 47100 Schváleno podle UL/CSA Teplotní rozsah -40...+85 °C (pevná instalace)		5 ks
