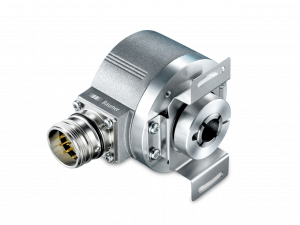

EIL580P-BT12.5EF.01024.B

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Velikost ø58 mm
Precizní optické snímání (interpolované)
Programovatelné uspořádání výstupního signálu TTL nebo HTL
Slepá dutá hřídel, ø12 mm
Konektor M23 CW radiální
1 až 65536 pulsů na otáčku, programovatelné
Vysoké krytí IP 65
Vysoká odolnost nárazu a vibracím

Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ondřej Štěpánek

Technik specialista pro průmyslové enkodéry
BAUMER

+420 733 101 651

ondrej.stepanek@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Elektrické vlastnosti

Napájecí napětí:	4.75...30 VDC
Ochrana proti přepólování:	Yes
Odolnost proti zkratu:	Yes
Spotřeba:	≤70 mA
Čas inicializace:	≤ 30 ms after power on
Pulzů na otáčku:	1 - 65536
Střída:	45-55 % typical at 1024, 2048 ppr (further see table Duty cycle)
Referenční signál:	Zero pulse 90° or 180°
Typ snímání:	Optical
Výstupní frekvence:	≤300 kHz (TTL) ≤160 kHz (HTL)
Výstupní signál:	A+, B+, R+, A-, B-, R-
Výstupní signál \| rozhraní:	TTL/RS422 HTL/push-pull
Programovatelné parametry:	Output level TTL/HTL Pulse number 1...65536 Zero pulse width 90°/180° Zero pulse position Signal sequence
Odolnost proti rušení dle:	EN 61000-6-2
Vyzařované rušení dle:	EN 61000-6-3
Schválení:	UL 508 / CSA 22.2

Mechanické provedení

Rozměr (příruby):	ø58 mm
Typ hřídele:	ø12 mm (blind hollow shaft)
Ochrana EN 60529:	IP 65 (without shaft seal)
Provozní rychlost:	≤8000 rpm (+20 °C, IP 65)
Rozběhový točivý moment:	≤0.02 Nm (+20 °C, IP 65)
Materiál:	Housing: aluminium die-cast Flange: aluminium
Pracovní teplota:	-40...+100 °C
Relativní vlhkost:	90 % non-condensing
Odolnost:	EN 60068-2-6 Vibration 30 g, 10-2000 Hz EN 60068-2-27 Shock 250 g, 6 ms
Připojení:	Flange connector M23, 12-pin
Přibližná hmotnost:	300 g

Nákresy

Výkresy

EIL580-BT14.5Fx.xxxxx.A.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:19)
EIL580-MZ-X-0-Kundenwelle_EH_EN.pdf | stáhnout | zobrazit (pdf, 2025-04-11 12:01:20)

Ke stažení

Datový list

Data sheet – EIL580P-BT12.5EF.01024.B | stáhnout | zobrazit (DE, pdf, 2025-05-07 13:01:04)
Data sheet – EIL580P-BT12.5EF.01024.B | stáhnout | zobrazit (EN, pdf, 2025-05-07 13:01:03)

Rychlý start

EIL580 | stáhnout | zobrazit (DE/EN/FR/IT/ES, pdf, 2025-04-11 11:26:03)

Certifikáty/ osvědčení

UL certificate E240061 | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:26:34)

Brožury / Katalogy

EIL580P Programmable | stáhnout | zobrazit (DE, pdf, 2025-04-25 09:45:32)
EIL580P Programmable | stáhnout | zobrazit (EN, pdf, 2025-04-25 09:45:32)

Prohlášení o shodě

DoC / CoC - EIL580P, ITD2PH00.2 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/KO/LT/LV/NL/NO/PL/PT/RO/SI/SK, pdf, 2025-04-11 11:26:15)

CAD

EIL580: Blind hollow shaft ø12 mm, clamping ring at A side, connector M23 radial, stator coupling, IP65 / STEP (EIL580-BT12.5Fx.xxxxx.A) | stáhnout (zip, 2025-07-11 19:27:25)

Software

Encoder Software v3.3 05.07.16 | stáhnout (zip, 2025-07-11 19:44:21)

Příslušenství

Obsahuje:Montážní příslušenství Konektory a kabely Programovací příslušenství

Montážní příslušenství

Foto	Produkt (12)
	Clamping ring 12/31/ 8 M3 8.8 Obj. číslo: 11094674
	Clamping ring 17/31/ 8 M3 8.8 Obj. číslo: 11094675
	Fan cover clip 8 mm Obj. číslo: 11106627
	Insulating sleeve ø10 mm/ø12 mm/25 mm long Obj. číslo: 11116921
	Insulating sleeve ø12 mm/ø14 mm/25 mm long Obj. číslo: 11116923
	Rigid mounting plate, 1-arm (mounting kit 099) Obj. číslo: 11155325
	Stator coupling, 2-arm (mounting kit 046) Obj. číslo: 11100198
	Torque arm, 1-arm (mounting kit 006) Obj. číslo: 11066083
	Torque arm, 1-arm (mounting kit 021) Obj. číslo: 11073119
	Torque arm, 1-arm (mounting kit 028) Obj. číslo: 11067367
	Torque arm, 1-arm (mounting kit 047) Obj. číslo: 11113210
	Torque arm, 1-arm (mounting kit 048) Obj. číslo: 11124300

Konektory a kabely

Další podobné produkty naleznete v kategorii: Kabely a konektory

Foto	Produkt (5)
	Female connector M23, 12-pin, CCW Obj. číslo: 11074551
	Female connector M23, 12-pin, CCW, with cable 1 m - EIL580P Obj. číslo: 11222564
	Female connector M23, 12-pin, CCW, with cable 10 m - EIL580P Obj. číslo: 11222567
	Female connector M23, 12-pin, CCW, with cable 2 m - EIL580P Obj. číslo: 11222565
	Female connector M23, 12-pin, CCW, with cable 5 m - EIL580P Obj. číslo: 11222566

Programovací příslušenství

Foto	Produkt (4)
	Connection cable connector M23 (CCW) / connector D-SUB, 0.2 m Obj. číslo: 11222569
	Connection cable connector M23 (CCW) / connector D-SUB, 1 m Obj. číslo: 11222570
	Handheld Programming Tool Z-PA-EI-H Obj. číslo: 11120657
	PC Programming Tool Z-PA-EI-P Obj. číslo: 11120547
