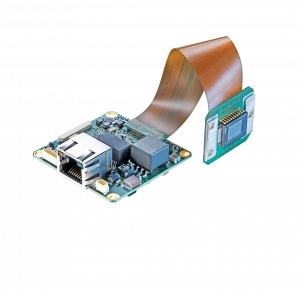

MXGC40.2

MXGC40.2
  • 2040 × 2044 px
  • ams (CMOSIS) CMV4000 V3
  • 1″ CMOS
  • 29 fps
  • Gigabit Ethernet
Objednací číslo: 11115307
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

Poradím vám

Ing. Jakub Sedlmajer
Ing. Jakub Sedlmajer
Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS
Ing. Jakub Sedlmajer - QR Kontakt
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Informace o snímači

Snímač: ams (CMOSIS) CMV4000 V3
Mono/Color: Mono
Typ snímače: 1″ CMOS
Typ závěrky: Global shutter
Rozlišení: 2040 × 2044 px
Rozměry pixelu: 5.5 × 5.5 µm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní: Full Frame, 2040 × 2044 px, max. 29 fps
Formát pixelu:
  • Mono8
  • Mono12
  • Mono12 Packed

Předzpracování obrazu

Analogové ovládací prvky:
  • Gain (0 -18 dB)
  • Offset (0 - 255 LSB 12 Bit)
Barevné modely: Mono

Funkce kamery

Synchronizace:
  • free running
  • trigger
Zdroje spouštěcího signálu (trigger):
  • Hardware
  • Software
  • ActionCommand
Zpoždění spouštěcího signálu (trigger): 0 - 2 sec, tracking and buffering of up to 512 trigger signals
Sequencer: Automated control for series of images using different sets of parameters
Parametry sequenceru:
  • Exposure time
  • gain factor
  • Output
  • ROI Offset x
  • ROI Offset y
Digitální vstupy: 1 input line
Digitální výstupy: 3 output lines
Interní vyrovnávací paměť: 120 MB

Rozhraní a připojení

Datové rozhraní: Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer rate 100 Mbits/sec, Connector: 8P8C Modular Jack (RJ45)
Rozhraní: JSTBM08B-SRSS-TB 8 pins
Napájení: JSTBM03B-SRSS-TB 3 pins

Mechanické parametry

Závit objektivu: C-mount / S-mount (adapter)
Šířka:
  • 28.5 mm (sensor print)
  • 48 mm (system print)
Výška:
  • 28.5 mm (sensor print)
  • 48 mm (system print)
Hmotnost: ≤ 30 g
Materiál: without housing

Elektrické parametry

Rozsah napájecího napětí +Vs:
  • 12 - 24 V DC (external power supply)
  • 36 - 57 V DC (Power over Ethernet)
Spotřeba energie:
  • Approx. 3.6 W @ 12 VDC and 29.0 fps
  • Approx. 3.7 W @ 48 VDC (PoE) and 23.5 fps

Nevolatilní paměť

Velikost flash paměti: 128 kB

Podmínky prostředí

Pracovní teplota: Depends on the thermal encapsulation (Tmax = 70 °C @ Measurement Point)
Vlhkost: 10 - 90 % (non-condensing)

Digitální vstupy|výstupy

Linky:
  • 1 input line
  • 3 output lines

Prohlášení o shodě

Prohlášení o shodě:
  • CE
  • RoHS
  • EAC
