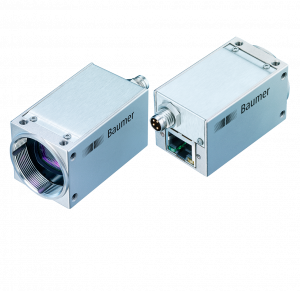

VEXG-100C.R

VEXG-100C.R
  • 3856 × 2764 px
  • onsemi MT9J003
  • 1/2.3″ CMOS
  • 7 fps
  • Gigabit Ethernet
Objednací číslo: 11185990
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer
Ing. Jakub Sedlmajer
Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS
Ing. Jakub Sedlmajer - QR Kontakt
+420 739 087 013
jakub.sedlmajer@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Informace o snímači

Snímač: onsemi MT9J003
Mono/Color: Color
Typ snímače: 1/2.3″ CMOS
Typ závěrky:
  • Rolling shutter
  • Global reset shutter
Rozlišení: 3856 × 2764 px
Rozměry pixelu: 1.67 × 1.67 µm
Expoziční čas: 0.048 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum: 4.57 e-
Saturační kapacita: 5049 e-
Dynamický rozsah: 59.9 dB
Poměr signál/šum: 37 dB
Kvantová účinnost:
  • 39.3 % @ 465 nm
  • 31.1 % @ 536 nm
  • 20.6 % @ 631 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:
  • Full Frame, 3856 × 2764 px, max. 7 fps
  • Binning 2×2, 1928 × 1382 px, max. 7 fps
  • Binning 2×1, 1928 × 2764 px, max. 7 fps
  • Binning 1×2, 3856 × 1382 px, max. 7 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód): Full Frame, 3856 × 2764 px, max. 7 fps
Formát pixelu:
  • BayerRG8
  • BayerRG12
  • BayerRG12 Packed

Předzpracování obrazu

Analogové ovládací prvky:
  • Gain (0 - 12 dB)
  • Offset (0 - 255 LSB 12 Bit)
Barevné modely: Raw Bayer

Funkce kamery

Základní funkce:
  • Exposure
  • Gain / Color Gain
  • Trigger / Exposure Active (Flash)
  • Binning 2x2
  • Partial Scan
  • Offset
  • Free Running Mode (Live Image)
Automatické funkce: White Balance Auto
Předzpracování obrazu: Color Enhancement (with optimized ColorTransformationMatrix)
Synchronizace:
  • free running
  • trigger
Zdroje spouštěcího signálu (trigger):
  • Hardware
  • Software
Procesní synchronizace: Debouncer
Další funkce: User Set
Interní vyrovnávací paměť:
  • 31 MB
  • 1 images (Trigger Mode)
  • 1 image (Free Running Mode)

Rozhraní a připojení

Datové rozhraní: Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer Rate 100 Mbits/sec, Connector: 8P8C Modular Jack (RJ45), screwable type
Rozhraní: M8 / 4 pins (SACC-DSI-M 8MS-4CON-L180)
Napájení: via M8 / 4 pins

Mechanické parametry

Závit objektivu: CS-mount
Šířka: 29 mm
Výška: 29 mm
Hloubka: 49 mm
Hmotnost: ≤ 120 g
Materiál: zinc die casting, nickel-plated, IP 40

Elektrické parametry

Rozsah napájecího napětí +Vs: 12 - 24 V DC (external power supply)
Spotřeba energie: Approx. 2.2 W @ 12 VDC and 7 fps

Nevolatilní paměť

Velikost flash paměti: 128 kB

Podmínky prostředí

Pracovní teplota: +5 - +60 °C @ T = measurement point
Vlhkost: 10 - 90 % (non-condensing)
Třída krytí: IP 40

Digitální vstupy|výstupy

Linky:
  • 1 input line
  • 1 output line

Prohlášení o shodě

Prohlášení o shodě: CE
