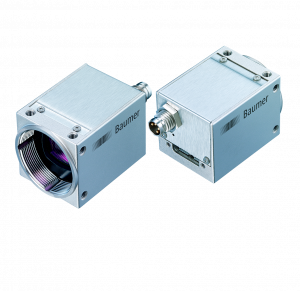

VEXU-24C

Objednací číslo: 11151568, Výrobce: Baumer Electric AG

1920 × 1200 px
Sony IMX249
1/1.2" CMOS
38 fps
USB 3.0

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do poptávky

Poradím vám

Karel Fintes

Produktový specialista
Kamerové systémy Baumer, IOSS

+420 739 087 013

karel.fintes@ajptech.cz

Parametry

Nákresy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Informace o snímači

Snímač:	Sony IMX249 Gen1
Mono/Color:	Color
Typ snímače:	1/1.2" CMOS
Typ závěrky:	Global shutter
Rozlišení:	1920 × 1200 px
Rozměry pixelu:	5.86 × 5.86 µm
Expoziční čas:	0.057 - 60000 ms

Kvalita dat (EMVA 1288)

Temný šum:	7.41 e-
Saturační kapacita:	32014 e-
Dynamický rozsah:	71.7 dB
Poměr signál/šum:	45.1 dB
Kvantová účinnost:	55.8 % @ 465 nm 61.5 % @ 536 nm 47.2 % @ 631 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:	Full Frame, 1920 × 1200 px, max. 38 fps Binning 2×2, 960 × 600 px, max. 38 fps Binning 2×1, 960 × 1200 px, max. 38 fps Binning 1×2, 1920 × 600 px, max. 38 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód):	Full Frame, 1920 × 1200 px, max. 38 fps
Formát pixelu:	BayerRG8 BayerRG12

Předzpracování obrazu

Analogové ovládací prvky:	Gain (0 - 48 dB) Offset (0 - 255 LSB 12 Bit)
Barevné modely:	Raw Bayer

Funkce kamery

Základní funkce:	Exposure Gain / Color Gain Trigger / Exposure Active (Flash) Binning 2x2 Partial Scan Offset Free Running Mode (Live Image)
Akvizice / Rozhraní:	Adjustable Framerate
Synchronizace:	free running trigger
Zdroje spouštěcího signálu (trigger):	Hardware Software
Procesní synchronizace:	Debouncer
Další funkce:	User Set
Interní vyrovnávací paměť:	0 MB

Rozhraní a připojení

Datové rozhraní:	USB 3.0, Transfer Rate 5000 Mbits/sec, Connector: USB 3.0 Micro B
Rozhraní:	M8 / 4 pins (SACC-DSI-M 8MS-4CON-L180)
Napájení:	via USB 3.0 interface

Mechanické parametry

Závit objektivu:	CS-mount
Šířka:	29 mm
Výška:	29 mm
Hloubka:	38 mm
Hmotnost:	≤ 90 g
Materiál:	zinc die casting, nickel-plated, IP 40

Elektrické parametry

Spotřeba energie:	Approx. 1.5 W @ 38.0 fps
Pracovní napětí:	5 VDC (via USB3.0 interface)

Nevolatilní paměť

Velikost flash paměti:

128 kB

Podmínky prostředí

Pracovní teplota:	+5 - +65 °C @ T = measurement point
Vlhkost:	10 - 90 % (non-condensing)
Třída krytí:	IP 40

Digitální vstupy|výstupy

Linky:

1 input line
1 output line

Prohlášení o shodě

Prohlášení o shodě:

CE
RoHS
EAC

Foto	Produkt (1)	Popis	Skladová dostupnost
	VCXU Starter Kit	USB 3.0 PCIe interface board (2 ports) USB 3.0 cable, 3,0 m process interface cable 5,0 m Mounting Adapter Type E Software (WINDOWS, LINUX, LINUX ARM) via Download camera not included	na dotaz

Foto	Produkt (2)	Popis	Skladová dostupnost
	ZVA-IOI PCIe USB3.0 Quad Channel 4 Port	PCI Express USB 3.0 interface board with 4 ports Express Bus x4 Gen 2 supports screw lock connectors	na dotaz
	ZVA-PCIe_2x_external_USB_3.0	PCI Express USB 3.0 interface board PCIe x1 (single lane) 2 ports single lane incl. 16.5 cm adapter cable SATA male connector to 1x SATA female connector and 1x Molex female connector cable with Molex connector for PC power supply mini bracket	na dotaz

Produkt (3)	Popis	Skladová dostupnost
Adapter CS- / C-Mount	Lens mount adapter CS- to C-Mount	na dotaz
Close-up ring set ZVS-FP-RGST six-piece	Close-up ring set ZVS-FP-RGST six-piece 0,5, 1, 5, 10, 20, 40 mm	1 ks
ZVL-Adapter S-Mount / C-Mount	Adapter S-mount / C-mount	na dotaz

Produkt (4)	Popis	Skladová dostupnost
ZVL-E3146B-R1	Evetar lens 5,4 mm F 2,8 format 1/2,3" M.O.D. 0,3 m IR Cut Filter S-mount	na dotaz
ZVL-E3196B	Evetar lens 12 mm F 2,0 format 1/1,8" M.O.D. 0,3 m S-mount	na dotaz
ZVL-M118F1218IRCS	Kowa lens 12 mm F 2,0-16 format 4/3" M.O.D. 0,3 m CS-mount	na dotaz
ZVL-N118F0818IRCSR3	Kowa lens 8 mm F 1,4-16 format 1" M.O.D. 0,2 m CS-mount	na dotaz

Produkt (4)	Popis	Skladová dostupnost
KSG U2/KSGU6GC0300G	USB 3.0 interface cable screw lock Micro-B connector to type A (optional screw lock) connector, both connectors with die-cast housing length 3.0 m	na dotaz
KSG U2/KSGU6GC0500G	USB 3.0 interface cable screw lock Micro-B connector to type A (optional screw lock) connector, both connectors with die-cast housing length 5.0 m	na dotaz
Shielded cable 4 wires, 10,0 m	shielded process interface cable (trigger and flash) M8/4-pin female connector to open wires cable carrier compatible length 10,0 m	na dotaz
Shielded cable 4 wires, 5,0 m	shielded process interface cable (trigger and flash) M8/4-pin female connector to open wires cable carrier compatible length 5,0 m	na dotaz

Foto	Produkt (3)
	Adapter CS- / C-Mount
	Heat Sink Type C
	Mounting Adapter Type E

Produkt (12)	Senzor	Senzor typ	Snímkovací frekvence	Rozlišení senzoru	Skladová dostupnost
VEXG-02C	onsemi PYTHON300	1/4″ CMOS	201 … 300 fps	640 × 480 px	na dotaz
VEXG-02M	onsemi PYTHON300	1/4″ CMOS	201 … 300 fps	640 × 480 px	na dotaz
VEXG-100C.R	onsemi MT9J003	1/2.3″ CMOS	1 … 10 fps	3856 × 2764 px	na dotaz
VEXG-100M.R	onsemi MT9J003	1/2.3″ CMOS	1 … 10 fps	3856 × 2764 px	na dotaz
VEXG-13C	onsemi PYTHON1300	1/2″ CMOS	51 … 100 fps	1280 × 1024 px	na dotaz
VEXG-13M	onsemi PYTHON1300	1/2″ CMOS	51 … 100 fps	1280 × 1024 px	na dotaz
VEXG-25C	onsemi PYTHON2000	2/3″ CMOS	41 … 50 fps	1920 × 1200 px	na dotaz
VEXG-25M	onsemi PYTHON2000	2/3″ CMOS	41 … 50 fps	1920 × 1200 px	na dotaz
VEXG-52C.R	onsemi MT9P031	1/2.5″ CMOS	11 … 20 fps	2592 × 1944 px	na dotaz
VEXG-52M.R	onsemi MT9P031	1/2.5″ CMOS	11 … 20 fps	2592 × 1944 px	na dotaz
VEXU-24C	Sony IMX249 Gen1	1/1.2" CMOS	31 … 40 fps	1920 × 1200 px	na dotaz
VEXU-24M	Sony IMX249 Gen1	1/1.2" CMOS	31 … 40 fps	1920 × 1200 px	na dotaz
