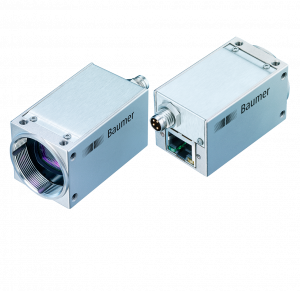

VEXG-02M

VEXG-02M
  • 640 × 480 px
  • Onsemi PYTHON300
  • 1/4″ CMOS
  • 217 fps
  • Gigabit Ethernet
Objednací číslo: 11151557
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jakub Sedlmajer
Ing. Jakub Sedlmajer
Produktový specialista pro průmyslové čtečky a kamerové systémy
BAUMER | IOSS
Ing. Jakub Sedlmajer - QR Kontakt
+420 739 087 013
jakub.sedlmajer@ajptech.cz
Parametry
Nákresy
Ke stažení
Příslušenství
Podpora
Podobné produkty

Parametry

Informace o snímači

Snímač: onsemi PYTHON300
Mono/Color: Mono
Typ snímače: 1/4″ CMOS
Typ závěrky: Global shutter
Rozlišení: 640 × 480 px
Rozměry pixelu: 4.8 × 4.8 µm
Expoziční čas: 0.04 - 1000 ms

Kvalita dat (EMVA 1288)

Temný šum: 9.9 e-
Saturační kapacita: 9965 e-
Dynamický rozsah: 59.3 dB
Poměr signál/šum: 40 dB
Kvantová účinnost: 62.7 % @ 536 nm

Formáty obrazu

Formáty obrazu, max. frekvence snímků na komunikačním rozhraní:
  • Full Frame, 640 × 480 px, max. 217 fps
  • Binning 2×2, 320 × 240 px, max. 217 fps
  • Binning 2×1, 320 × 480 px, max. 217 fps
  • Binning 1×2, 640 × 240 px, max. 217 fps
Formáty obrazu, maximální frekvence sběru snímků (Burst Mód): Full Frame, 640 × 480 px, max. 217 fps
Formát pixelu:
  • Mono8
  • Mono10

Předzpracování obrazu

Analogové ovládací prvky:
  • Gain (0 - 12 dB)
  • Offset (0 - 63 LSB 10 Bit)
Barevné modely: Mono

Funkce kamery

Základní funkce:
  • Exposure
  • Gain / Color Gain
  • Trigger / Exposure Active (Flash)
  • Binning 2x2
  • Partial Scan
  • Offset
  • Free Running Mode (Live Image)
Akvizice / Rozhraní: Adjustable Framerate
Synchronizace:
  • free running
  • trigger
Zdroje spouštěcího signálu (trigger):
  • Hardware
  • Software
Procesní synchronizace: Debouncer
Další funkce: User Set
Interní vyrovnávací paměť:
  • 1 MB
  • 1 image (Trigger Mode)
  • 1 image (Free Running Mode)

Rozhraní a připojení

Datové rozhraní: Gigabit Ethernet, Transfer rate 1000 Mbits/sec, Fast Ethernet, Transfer Rate 100 Mbits/sec, Connector: 8P8C Modular Jack (RJ45), screwable type
Rozhraní: M8 / 4 pins (SACC-DSI-M 8MS-4CON-L180)
Napájení: via M8 / 4 pins

Mechanické parametry

Závit objektivu: CS-mount
Šířka: 29 mm
Výška: 29 mm
Hloubka: 49 mm
Hmotnost: ≤ 120 g
Materiál: zinc die casting, nickel-plated, IP 40

Elektrické parametry

Rozsah napájecího napětí +Vs: 12 - 24 V DC (external power supply)
Spotřeba energie: Approx. 2.2 W @ 12 VDC and 217 fps

Nevolatilní paměť

Velikost flash paměti: 128 kB

Podmínky prostředí

Pracovní teplota: +5 - +65 °C @ T = measurement point
Vlhkost: 10 - 90 % (non-condensing)
Třída krytí: IP 40

Digitální vstupy|výstupy

Linky:
  • 1 input line
  • 1 output line

Prohlášení o shodě

Prohlášení o shodě:
  • CE
  • RoHS
  • EAC
