UR12.D50-UA1E.7BCU

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Best measuring performance due to precise measuring principle
Simple teach-in via line teach
Shortest blind zone in its class
High performance in compact housing

Objednací číslo: 11704849
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Meřicí rozsah:	15 - 500 mm
Minimální vzdálenost rozsahu Sdc:	15 - 500 mm
Maximální vzdálenost rozsahu Sde:	15 - 500 mm
Opakovatelnost:	< 0.5 mm
Rozlišení:	< 0.3 mm
Doba sepnutí ton:	< 16 ms
Doba vypnutí toff:	< 40 ms
Teplotní drift:	> 50 mm < 2 % of distance to target Sde < 50 mm ± 1 mm
Teplotní drift po zapnutí:	Compensated after 15 min.
Frekvence zvuku:	290 kHz
Nastavení:	line-Teach
Světelný indikátor:	LED yellow
Indikace napájení:	LED green
Odklon od osy:	< 2°

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 30 VDC
Běžná spotřeba proudu:	35 mA
Výstupní obvod:	Voltage output
Výstupní signál:	0 ... 10 V / 10 ... 0 V
Odpor zátěže:	> 10 kOhm
Zbytkové zvlnění:	< 10 % Vs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Mechanické parametry

Konstrukce:	Cylindrical threaded
Materiál pouzdra:	Brass nickel plated
Šířka \| průměr:	12 mm
Výška \| Délka:	50 mm
Způsoby připojení:	Cable 5 pin, 2 m
utahovací moment max.:	15 Nm (Front: 10 Nm)

Okolní podmínky

Pracovní teplota:	-25 - +65 °C
Skladovací teplota:	-40 - +75 °C
Třída krytí:	IP 67

Nákresy

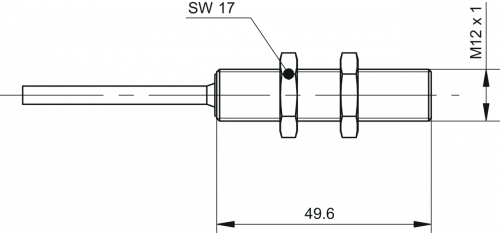

Výkresy

4820-UR12.xxx-xxxx.7BCU.png | stáhnout (png, 2025-07-12 06:00:13)

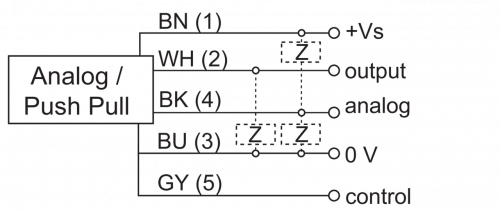

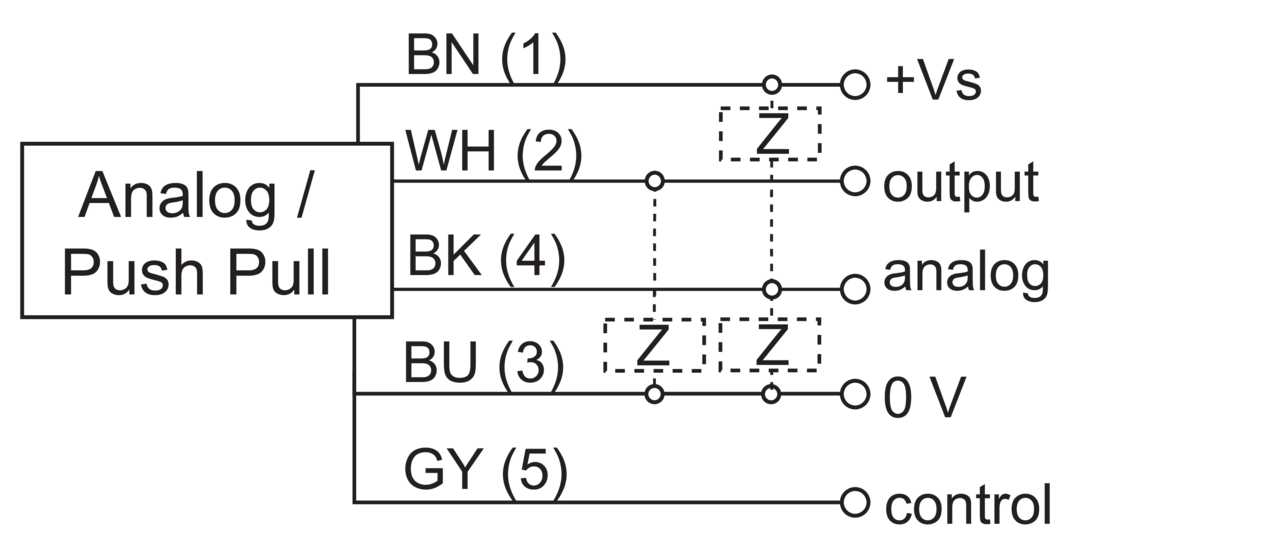

Diagram připojení

UR12.D50-IA1E.png | stáhnout (png, 2025-07-12 05:55:04)

Diagramy

Typický tvar zvukového laloku

E-Zchn-7294.png | stáhnout (png, 2025-07-12 04:00:28)

Ke stažení

Datový list

Data sheet – UR12.D50-UA1E.7BCU | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:41:27)
Data sheet – UR12.D50-UA1E.7BCU | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:41:27)
Data sheet – UR12.D50-UA1E.7BCU | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:27)

Rychlý start

Quickstart – UR12 | stáhnout | zobrazit (EN/DE/FR/IT/ZH/ES, pdf, 2025-04-11 11:41:27)

Certifikáty/ osvědčení

DoC / CoC - UR12 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:41:27)
