UF401V.DA0-UA1Z.82Y/P034

UF401V.DA0-UA1Z.82Y/P034
  • Effectively suppresses transient disturbances
  • Scanning range 100 … 1000 mm
  • 0.5 ... 4.5 V voltage output
  • Off-highway connector
  • Off-highway EMC and environmental conformance
Objednací číslo: 11723197
Výrobce: Baumer Electric AG
Dostupnost: na dotaz



Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák
Ing. Jaroslav Dančák
Technik specialista pro průmyslové snímače
BAUMER
Ing. Jaroslav Dančák - QR Kontakt
+420 733 533 400
jaroslav.dancak@ajptech.cz
Parametry
Nákresy
Diagramy
Ke stažení
Podpora
Podobné produkty

Parametry

Základní parametry

Meřicí rozsah: 100 - 1000 mm (nominal)
Minimální vzdálenost rozsahu Sdc: 100 mm
Maximální vzdálenost rozsahu Sde: 1000 mm
Opakovatelnost:
  • < 0.5 mm (typical)
  • < 1 mm at 1000 mm
Rozlišení:
  • < 0.3 mm
  • < 0.9 mm at 1000 mm
Response time ton/toff: ≤ 80 ms (if target is visible, 5.6 V/s slew rate limit)
Hold time (t hold): 700 ms (if target echo dissapears)
Maximum output slew rate: ≤ 780 ms (from 0.5V to 4.5V/from 4.5V to 0.5V)
Teplotní drift: < 2 % of distance to target So
Teplotní drift po zapnutí: Compensated after 15 min.
Frekvence zvuku: 205 ... 235 kHz
Schválení | Osvědčení:
  • EN ISO 14982:2009 1) 2)
  • EN 13309:2010 1) 3)
  • ISO 13766:2006 1)
  • EN 61000-6-2
  • EN 61000-6-3

Elektrické parametry

Rozsah napájecího napětí +Vs: 9 - 27 VDC (12 VDC nominal system voltage)
Maximální spotřeba proudu (bez zátěže): 35 mA

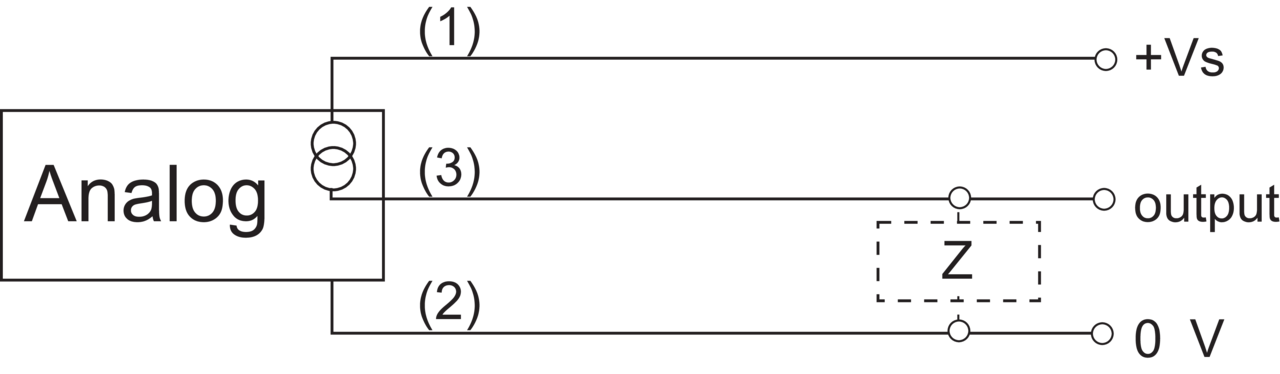

Výstup: Analog voltage output
Output (Uout): 0.5 - 4.5 V DC
Uout at Sdc: 0.4 - 0.6 V DC , nominal
Uout at Sde: 4.4 - 4.6 V DC , nominal
Uout at object too close: 0.4 - 0.6 V DC
Uout at object out of range: 4.4 - 4.6 V DC
Uout at sensor error: < 0.25 V
Maximum output current: ≤ 10 mA
Ochrana proti zkratu: Yes
Ochrana proti přepólování: Yes

Mechanické parametry

Typ: Flange mount with M6 mounting holes (6.6 mm +/- 0.1 mm)
Materiál pouzdra: PA (glass fiber reinforced, with aluminium inserts)
Recommended mounting screws: MBN 10105 steel 8.8/10.9 M6 x 1 (Hexagon head screws with flange)
Installation torque: 8 - 10 Nm
Hmotnost: 40 g

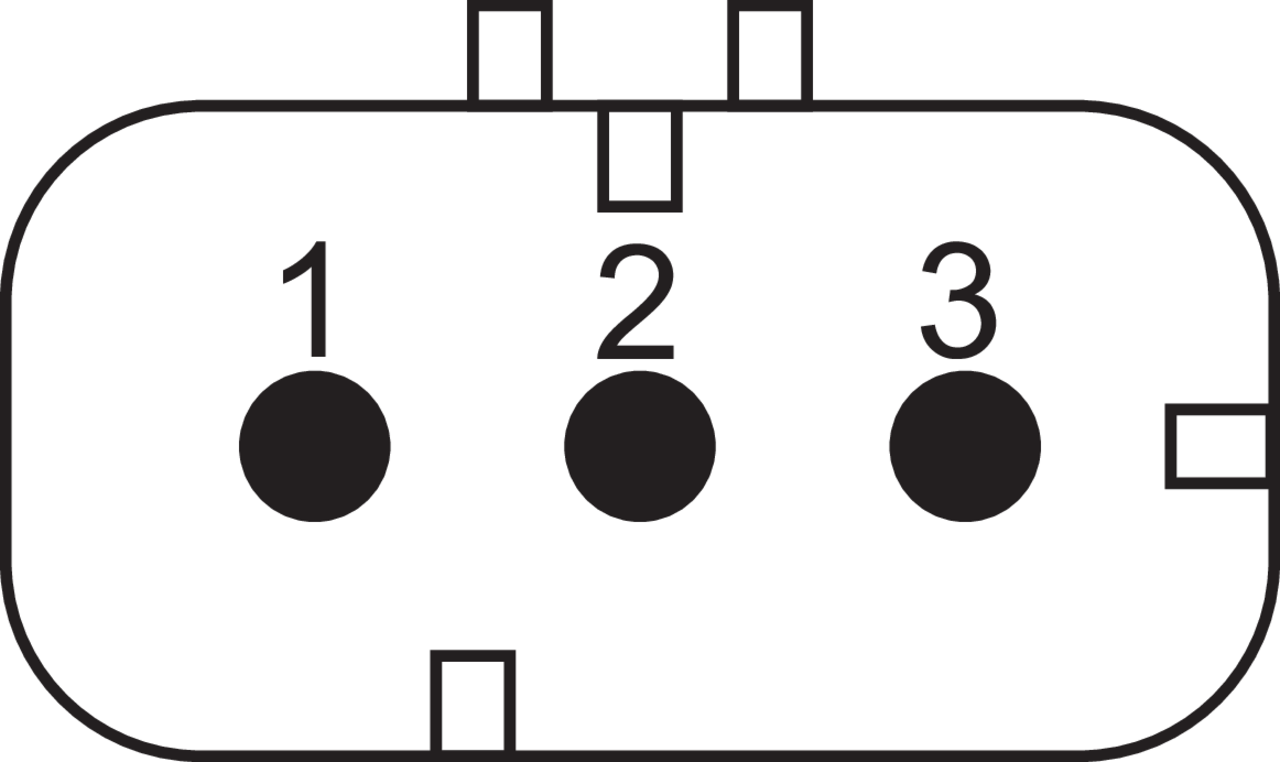

Způsoby připojení: AMPSEAL 16, 3 pin
Mating connector housing: TE part #776429-1
Mating connector receptacles: TE part #1924464-1

Okolní podmínky

Pracovní teplota: -25 - +70 °C
Skladovací teplota: -40 - +85 °C
Altitude: < 2000 m
B10 life: 10 000 h / 90 % confidence
Třída krytí: ISO 20653:2013 (IP 68/69K (50bar))
Vibrace: IEC 60068-2-64 (10 Hz ... 2000 Hz, 2.68 Grms)
Operating Mechanical Shock: IEC 60068-2-27 (50 g)
