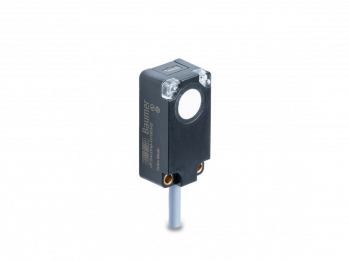

UF200.DA0-IAMO.72CV

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

Best measuring performance due to precise measuring principle
Parallel output signal to the IO-Link channel through Dual Channel
Flexible parameterization and additional diagnostic data thanks to IO-Link
Shortest blind zone in its class
High performance in compact housing

Objednací číslo: 11708342
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Meřicí rozsah:	20 - 1000 mm
Minimální vzdálenost rozsahu Sdc:	20 - 1000 mm
Maximální vzdálenost rozsahu Sde:	20 - 1000 mm
Verze:	IO-Link dual channel
Hystereze typ.:	4 % Sde
Opakovatelnost:	0.5 mm
Rozlišení:	< 0.3 mm
doba odezvy:	< 60 ms
Doba odezvy:	< 24 ms
Teplotní drift:	< 2 % of distance to target Sde
Teplotní drift po zapnutí:	Compensated after 15 min.
Frekvence zvuku:	220 kHz
Nastavení:	qTeach, IO-Link
Světelný indikátor:	LED yellow
Indikace napájení:	LED green
Odklon od osy:	< 2°

Elektrické parametry

Rozsah napájecího napětí +Vs:	12 - 30 VDC
Běžná spotřeba proudu:	13 mA
Výstupní obvod:	Current output
Modulační rychlost (baud rate):	38.4 kBaud (COM 2)
Výstupní signál:	4 ... 20 mA / 20 ... 4 mA
Odpor zátěže:	< (+Vs - 10V) / 0,02 A
Zbytkové zvlnění:	< 10 % Vs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes, Vs to GND

Komunikační rozhraní

Rozhraní:	IO-Link V1.1
Modulační rychlost (baud rate):	38.4 kBaud (COM 2)
Čas cyklu:	≥ 12 ms
Procesní data:	48 Bit
Struktura procesních dat:	Bit 0 = SSC1 (distance) Bit 1 = SSC2 (distance) Bit 2 = quality Bit 3 = alarm Bit 5 = SSC4 (counter) Bit 8-15 = scale factor Bit 16-47 = 32 Bit measurement
IO-Link připojení:	Class A
Další údaje:	Distance Excess gain Operating cycles Operating hours Boot cycles Operating voltage Device temperature Histograms
Nastavitelné parametry:	Switching point Switching hysteresis Measured value filtering Time filters LED status indicators Output logic Output circuit Counter Beam forming Analog output characteristic Deactivate the sensor element Find Me function

Mechanické parametry

Konstrukce:	Rectangular
Materiál pouzdra:	Plastic (ASA, PMMA)
Šířka \| průměr:	20.5 mm
Výška \| Délka:	41 mm
Hloubka:	15 mm
Způsoby připojení:	Cable 4 pin, 2 m

Okolní podmínky

Pracovní teplota:	-25 - +65 °C
Skladovací teplota:	-25 - +75 °C
Třída krytí:	IP 67

Nákresy

Výkresy

UF200.xxx-xxxx.72CU.png | stáhnout (png, 2025-07-12 05:48:23)

Diagram připojení

Zchn-6100-APPIO-2.png | stáhnout (png, 2025-07-12 03:47:03)

Diagramy

Typický tvar zvukového laloku

EN_IL1000.png | stáhnout (png, 2025-07-12 06:02:33)

Ke stažení

Datový list

Data sheet – UF200.DA0-IAMO.72CV | stáhnout | zobrazit (ZH, pdf, 2025-04-11 11:41:22)
Data sheet – UF200.DA0-IAMO.72CV | stáhnout | zobrazit (DE, pdf, 2025-04-11 11:41:22)
Data sheet – UF200.DA0-IAMO.72CV | stáhnout | zobrazit (EN, pdf, 2025-04-11 11:41:22)

Rychlý start

Quickstart - UF200 | stáhnout | zobrazit (EN/DE/FR/IT/ES/ZH, pdf, 2025-04-11 11:41:20)

Příručka k softwaru

Operating instruction – IO-Link | stáhnout | zobrazit (EN, pdf, 2025-04-11 12:01:33)

Certifikáty/ osvědčení

DoC / CoC - UF200 | stáhnout | zobrazit (BG/CZ/DE/DK/EN/ES/FI/FR/GR/HU/IT/LT/LV/NL/NO/PL/PT/RO/SK/SI, pdf, 2025-04-11 11:41:20)

Software

Software - IODD (UF200.DA0-IAMO) | stáhnout (zip, 2025-07-11 17:38:18)
Baumer Sensor Suite | stáhnout (zip, 2025-07-11 20:46:39)
