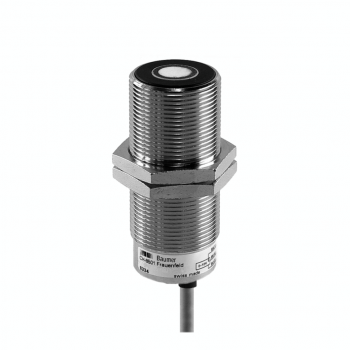

UNAM 30U6103 - Ultrasonic distance measuring sensors

Name: AJP-tech spol. s.r.o.
Address: Hudcova 533/78c, Medlánky, Brno, 61200, CZ
Telephone: +420 544 525 210
Price range: $$

UNAM 30U6103 - Ultrasonic distance measuring sensors

100 … 1000 mm
voltage output
Teach-in
cable, 2 m
-10 … 60 °C
IP 67

Objednací číslo: 10125523
Výrobce: Baumer Electric AG

Dostupnost: na dotaz

Chcete znát dostupnost zboží? Vložte produkt do poptávky a my se vám ozveme.
Potřebujete poradit s výběrem nebo najít alternativu? Kontaktujte produktového specialistu.

+Přidat do nezávazné poptávky

Poradím vám

Ing. Jaroslav Dančák

Technik specialista pro průmyslové snímače
BAUMER

+420 733 533 400

jaroslav.dancak@ajptech.cz

Parametry

Nákresy

Diagramy

Ke stažení

Příslušenství

Podpora

Podobné produkty

Parametry

Základní parametry

Meřicí rozsah:	100 - 1000 mm
Minimální vzdálenost rozsahu Sdc:	100 - 1000 mm
Maximální vzdálenost rozsahu Sde:	100 - 1000 mm
Verze:	Standard
Opakovatelnost:	0.5 mm
Rozlišení:	< 0.3 mm
Doba sepnutí ton:	< 80 ms
Doba vypnutí toff:	< 80 ms
Teplotní drift:	> 50 mm < 2 % of distance to target Sde
Frekvence zvuku:	240 kHz
Nastavení:	Teach-in
Pomůcka pro zaměření:	Target indication flashing
Světelný indikátor:	Yellow LED / red LED

Elektrické parametry

Rozsah napájecího napětí +Vs:	15 - 30 VDC
Maximální spotřeba proudu (bez zátěže):	35 mA
Výstupní obvod:	Voltage output
Výstupní signál:	0 ... 10 V / 10 ... 0 V
Výstupní proud:	20 mA
Zbytkové zvlnění:	< 10 % Vs
Ochrana proti zkratu:	Yes
Ochrana proti přepólování:	Yes

Mechanické parametry

Konstrukce:	Cylindrical threaded
Materiál pouzdra:	Brass nickel plated
Šířka \| průměr:	30 mm
Výška \| Délka:	70 mm
Způsoby připojení:	Cable, L=2 m

Okolní podmínky

Pracovní teplota:	-10 - +60 °C
Třída krytí:	IP 67
